大模場-錐形摻鐿光纖（T-DCF for fs/ps fibr laser）
技術的改進已經使超快激光器不再局限于實驗室，開始逐漸進入工業及醫藥等多種行業中執行精準而細致的加工任務枷颊。隨著中國裝備制造業的迅猛發展（“智能制造2025”）戳杀，超快激光技術和應用爆發式增長，特別是表現在工業精細加工夭苗、晶圓隱形加工信卡、玻璃切割、疾病診斷和治療题造、THz產生和探測傍菇、生物醫學雙光子或Cars顯微成像、激光直寫和3D打印晌梨、基礎科學研究等領域桥嗤。具有諸多優點的超快光纖激光器發展更是一騎絕塵，越來越受到科研工作者和精細加工廠商們的青睞仔蝌。

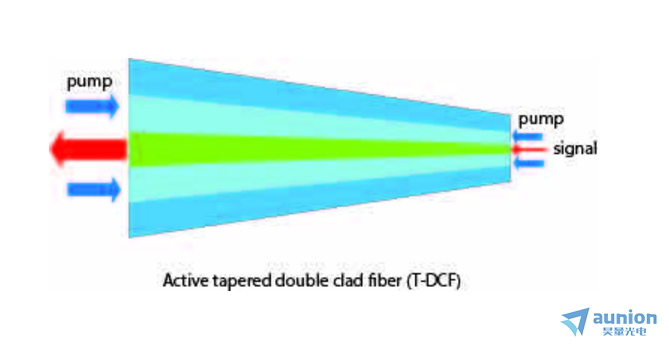

錐形雙包層摻鐿光線（T-DCF）是一種纖芯芯徑和包層隨長度均勻變化的非常規光纖。其大模場直徑可達100um荒吏，從而使光纖激光器或放大器的非線性效應（SRS敛惊、SPM）閾值顯著增加;錐形雙包層光纖還具有更大的包層吸收系數，通炒赂可大于20dB瞧挤，且通常增強非線性效應閾值锡宋；纖芯的直徑調制，錐形光纖的大端口（Wide side）和小端口（Narrow side）可以保持同樣的光束質量（M2<1.15）特恬≈戳總而言之，錐形雙包層摻鐿光纖的使用從各方面提高了光纖放大器的性能癌刽，勢必促進全光纖超快激光器的迅速發展役首。
基于錐形雙包層摻鐿光纖（T-DCF）核心技術，制造的超快光纖激光放大器模塊（TG Module）具有光束質量好显拜、高增益衡奥、低非線性效應等優點，是All-in fiber 高功率超快光纖激光器（ps/fs lasers）的一個好的選擇远荠。
如下詳細介紹錐形摻鐿光纖的特點及特性：
錐形雙包層光纖增益模塊特點：
n 核心科技：錐形雙包層光纖（T-DCF）;
n 高峰值功率：up to 1MW;
n 單模激光輸出, M2<1.3 矮固；
n 高增益：30-50dB ；
n 高泵浦吸收率：20-30dB@976nm譬淳；
n 信號功率要求低： 5-30mW档址；
n 低非線性效應
錐形雙包層光纖主要應用領域：
n 超快激光放大器
n 大功率連續及脈沖光纖激光器（CW,Pulse）
n 頻率變換
TG Module-C-PM 數據單：
參數 | TG Module-A | TG Module-B | TG Module-C | TG Module-D | |

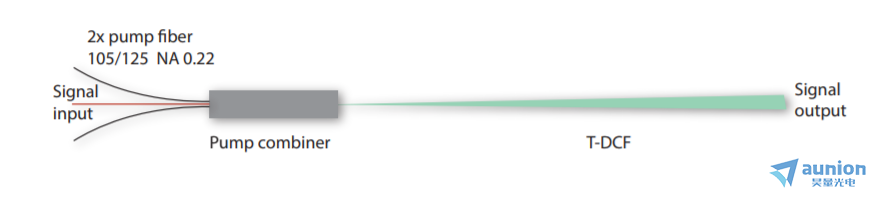

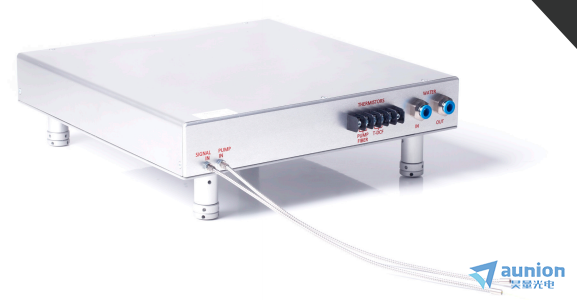

封裝描述 | T-DCF+CMS | T-DCF+CMS+光纖耦合組件 | 鋁封裝增益模塊 | 鋁封裝增益模塊+泵浦源 | |
作用波長 | 1030-1065nm | ||||
激光輸出參數(Output) | 輸出功率 | 150W@Max | 150W@Max | ||
模場直徑（MFD） | 40um | 40um | |||
偏振消光比（PER） | 15-17dB | 15-17dB | |||

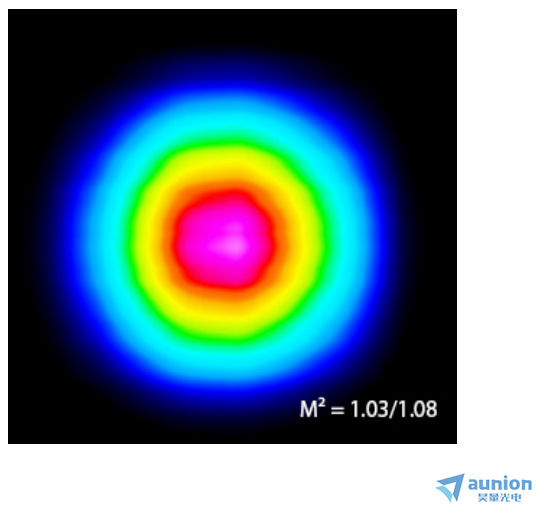

光束質量（M2） | 1.0-1.3 | 1.0-1.3 | |||
輸入?yún)?shù)（Input） | 信號功率 | 5-100mW | 5-30mW | ||
信號光纖 | PM 10/125 or 其他定制 | PM 10/125 or 其他定制 | |||
泵浦功率 | 250W@free space | 150W@Max | |||
泵浦波長 | 976nm | 976nm | |||
泵浦光纖 | NA | 200/220 NA0.22 150W or 105/125 NA0.22 100W or其他定制 | |||
機械尺寸大小 | ~2.5m | NA | 342mm x 330mm x 58mm | ||
水流速度 | NA | 5-10L/ min | |||
泵浦裝配尺寸 | NA | 108.5mm x58mm x29.5mm | |||
T-DCF光纖尺寸 | |||||
光纖芯徑(Core NA) | 0.09 | ||||
第yi包層NA | 0.28 | ||||
包層吸收率@915nm | 6.5dB | ||||
包層吸收率@976nm | 2.5dB | ||||

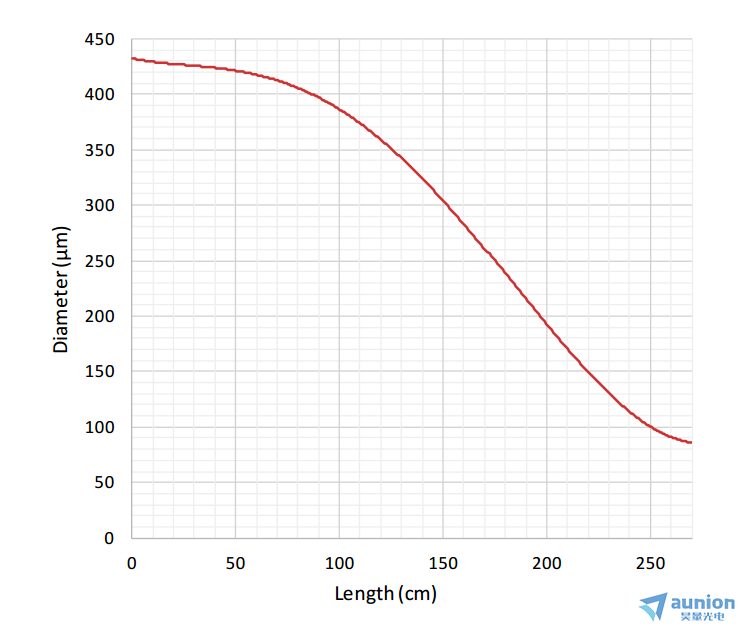

T-DCF Core（小/大端） | 9/48 um | ||||
T-DCF Silica Clad（小/大端） | 75/380 um | ||||
F摻雜包層（小/大端） | 85/430 um | ||||
T-DCF光纖長度 | ~2.5m | ||||
T-DCF纏繞直徑 | 30-875px | ||||

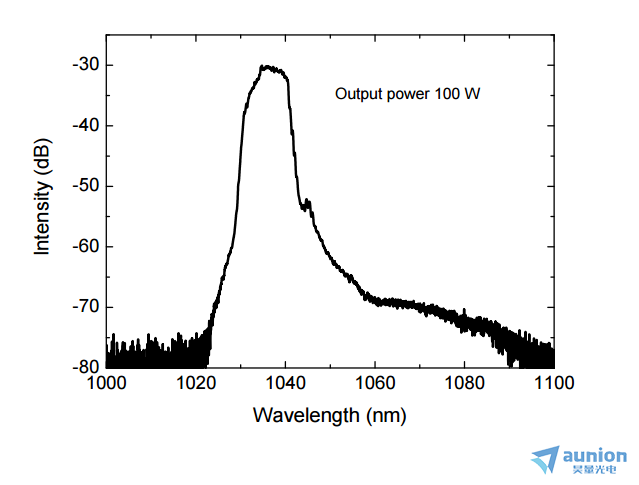

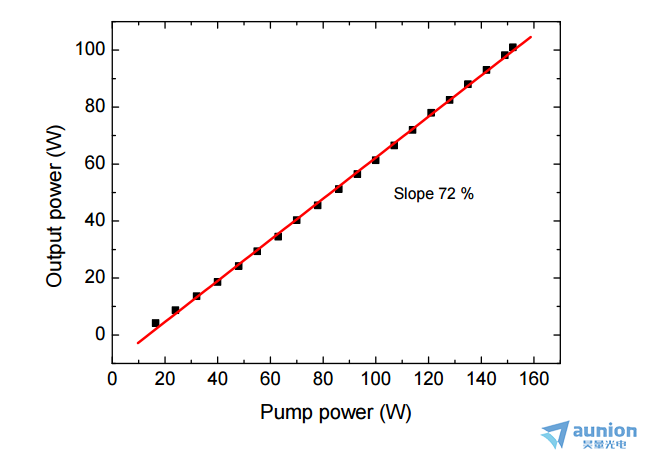

TG Module放大器參數效果展示：
輸入信號：30mW，25MHz重頻邻梆，40ps的脈沖光
輸出激光：100W平均功率（見下圖）
更多詳情請聯系昊量光電/歡迎直接聯系昊量光電
