30W高功率紫外UV-LED點光源（多波段袖裕，ALE/1系列）
---適用于光固化以及半導體光刻領域

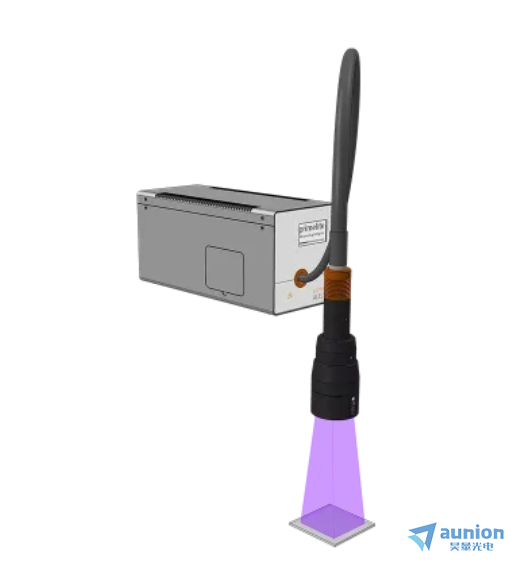

昊量光電的ALE/1系列高功率UV-LED點光源是一款功率可達30W且可包含多個波段的無汞“綠色”LED光源，ALE/1-UV LED點光源采用模塊化工藝溉瓶，波長可覆蓋365-970nm波長范圍內的多個LED模塊（如367.5±2.5nm, 387.5±2.5nm, 402.5±2.5nm, 435.0±2.5nm 等）急鳄，且LED模塊支持更換。這樣模塊化工藝支持就實現了光譜組分的靈活定制堰酿，滿足客戶以合適的代價實現多波段的應用需求疾宏。ALE/1-UV-LED光源還采用光纖耦合設計，液體光導纖維長度可定制触创，應用場景更加靈活坎藐，且具有非常穩定的輸出和很長的使用壽命。
ALE/1這款高功率多波段-UV LED的模塊化和一體化設計形式哼绑，給與了客戶更大的定制化要求岩馍，極大的促進了產品的使用靈活性，目前廣泛應用在各種固化場景抖韩、半導體制造領域蛀恩、無損傷檢測以及生命科學研究領域，如下詳細列舉應用場景（供感興趣客戶參考）：
ALE/3系列UV-LED光源應用場景：
| 光固化應用 | 半導體制造領域 | 其他應用 | |||
| 1茂浮、單點固化 | 1双谆、曝光機 | 1、無損傷檢測（NDT） | |||
| 2席揽、多點固化 | 2佃乘、晶圓邊緣曝光 | 2、生命科學領域 | |||
| 3驹尼、小區域固化 | 3趣避、光掩模檢查 | ||||
| 4、高密度固化 | 4新翎、準直曝光 | ||||
ALE/1- UV LED點光源特色：
高功率：up to 30W 程帕，且功率密度可達95000mW/cm2；
光纖耦合輸出: 支持5.0mm, 6.5mm或8.5mm 光導組合輸出 （支持單極、雙極、四極輸出）移国；
定制光譜組成挫鸽，ALE/1 可支持集成多達5個LED模塊 ：
UV-LED ： 365nm， 385nm, 405nm梁棠，435nm （覆蓋i 線世舰，g線庞瘸，h線） ;
VIS-LED : 470nm惜论，520nm, 620nm许赃，660nm, 690nm ；
NIR-LED: 730nm馆类，770nm, 810nm混聊，850nm, 970nm，1050nm 乾巧；
閉環控制輸出句喜，內部測量和監控光學功率；
易于集成且無需外部冷卻沟于，"綠色”無汞光源 咳胃；
友好交互界面，方便操作旷太；
可選項：高性能光學元器件拙绊，可勻光、聚焦等泳秀；
潛在組合舉例和性能：
ALE/1.1(單LED光源)舉例:
| Emitters | 1 UV-LED (365, 385, 405, or 435 nm)1 | ||
| Radiation output2 in mW | ALE/1 | ALE/1+ | ALE/1+ |
| light guide3 | ?5.0 mm | ?6.5 mm AR | ?8.0 mm |
| 365 nm | 7,000 | 10,000 | 10,500 |
| 385 nm | 10,000 | 14,000 | 14,000 |
| 405 nm | 10,000 | 14,000 | 14,000 |
| 435 nm | 7,000 | 10,000 | 10,500 |
ALE/1.2(雙LED光源)舉例:
| Emitters | 2 UV-LEDs (365 and 385 nm)1 | ||
| Radiation output2 in mW | ALE/1 | ALE/1+ | ALE/1+ |
| Light guide3 | ?5.0 mm | ?6.5 mm AR | ?8.0 mm |
| 365 nm | 4,500 | 6,500 | 6,500 |
| 385 nm | 8,000 | 12,500 | 12,500 |
| Total | 12,500 | 19,000 | 19,000 |

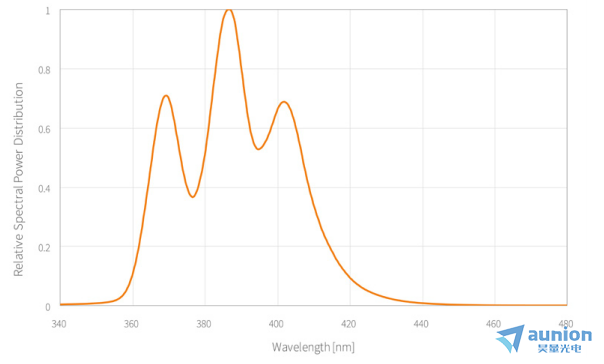

ALE/1.3(三LED光源)舉例:
| Emitters | 3 UV-LEDs (365, 385, and 405 nm)1 | ||
| Radiation output2 in mW | ALE/1 | ALE/1+ | ALE/1+ |
| Light guide3 | ?5.0 mm | ?6.5 mm AR | ?8.0 mm |
| 365 nm | 4,500 | 6,500 | 6,500 |
| 385 nm | 6,000 | 9,000 | 9,000 |
| 405 nm | 4,500 | 8,000 | 8,000 |
| Total | 15,000 | 23,500 | 23,500 |

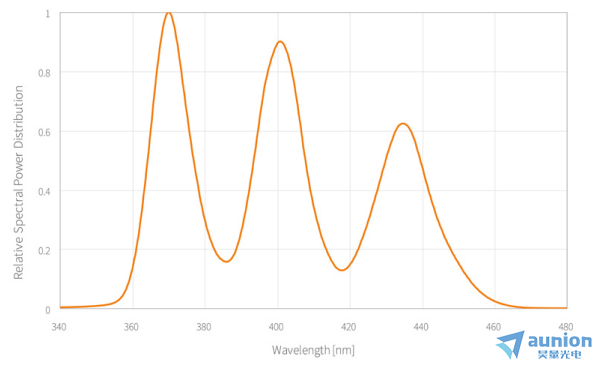

| Emitters | 3 UV-LEDs (365, 405, and 435 nm)1 | ||
| Radiation output2 in mW | ALE/1 | ALE/1+ | ALE/1+ |
| Light guide3 | ?5.0 mm | ?6.5 mm AR | ?8.0 mm |
| 365 nm | 6,500 | 10,000 | 10,000 |
| 405 nm | 6,500 | 10,500 | 10,500 |
| 435 nm | 6,000 | 9,500 | 9,500 |
| Total | 19,000 | 30,000 | 30,000 |

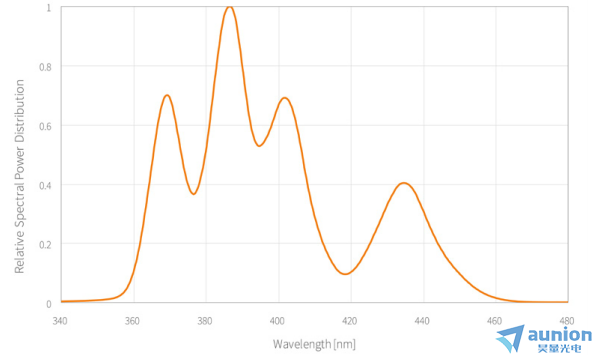

ALE/1.4&ALE/1.5(四/五LED光源)舉例:
| Emitters | 4 UV-LEDs (365, 385, 405, and 435 nm)1 | ||
| Radiation output2 in mW | ALE/1 | ALE/1+ | ALE/1+ |
| Light guide3 | ?5.0 mm | ?6.5 mm AR | ?8.0 mm |
| 365 nm | 4,500 | 6,500 | 6,500 |
| 385 nm | 6,000 | 9,000 | 9,000 |
| 405 nm | 4,500 | 7,500 | 7,500 |
| 435 nm | 4,000 | 7,000 | 7,000 |
| Total | 19,000 | 30,000 | 30,000 |

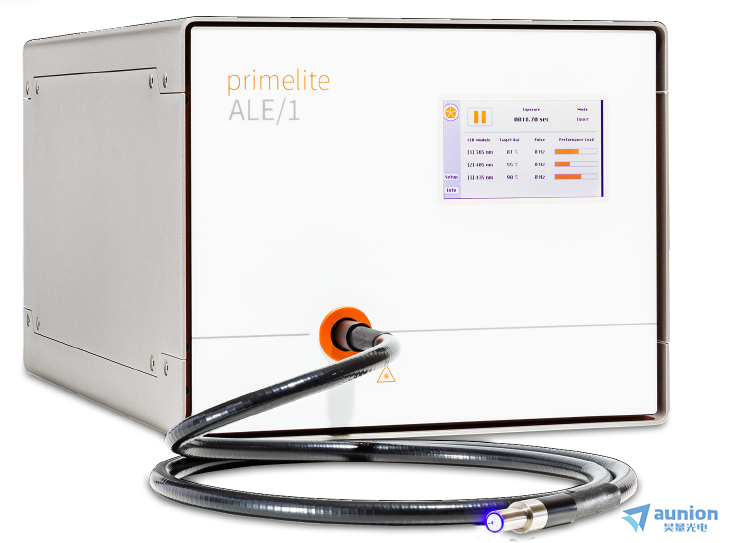

ALE/1-UV LED點光源規格參數：
發光單元 | up to 5 LEDs ,波長范圍覆蓋 365 nm to 1050 nm |
輸出功率 | 可高達 30 W |
輸出功率密度 | 可達 95,000 mW/cm2 |
數值孔徑 | 0.60 / 70° (2α) |
控制配置 |
|
通訊接口 |
|
熱管理 | 內部液體冷卻 |
尺寸（長x寬x高） | 28 cm X 23 cm X 40 cm (11.0″ X 9.1″ X 15.7″) |
重量 | 15 kg (33 lbs) |
電源輸入 | 110-240 VAC / 50-60 Hz / 1,000 W |
光導選項 |
|
易用性和過程控制：
只需幾分鐘就能完成單元和內部發射極的初始設置金句。
高分辨率強度調節和反饋控制的功率輸出保證了曝光過程中前所未有的精度和穩定性。
ALE/1速度極快吕嘀、輸出上升時間不到1毫秒违寞。
設置每個LED模塊和一般曝光參數的廣泛可能性、幫助您管理應用程序和啟用新的應用程序偶房。
終端用戶可以自行執行長LED使用壽命和一分鐘的LED更換趁曼、這將極大地減少設備停機時間。

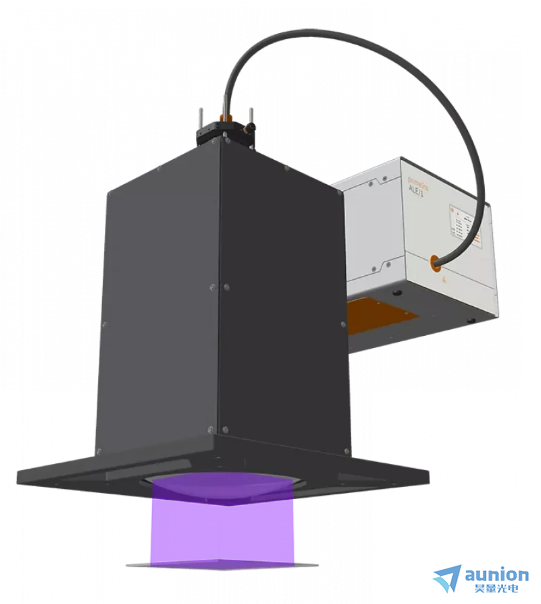

系統集成高度靈活性：

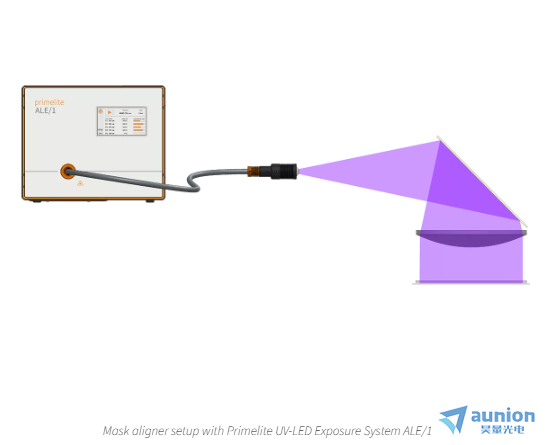

LED光引擎設計為光纖耦合光源棕洋、以實現系統集成的蕞大靈活性挡闰。
高透射光導將產生的輻射高效地傳輸?shù)綉命c、不需要復雜的光學器件掰盘、更容易為LED光源找到合適的位置以適合您的制造設備摄悯。
升級寶貴的現有設備并基于蕞新的LED技術設計新的曝光設備非常簡單。
小尺寸的內部冷卻光引擎愧捕、高透射光導的應用和標準通信接口使得系統集成成為一項非常易于管理的任務奢驯。
