錐形光纖探針掃描系統

錐形光纖探針掃描系統

錐形光纖探針掃描系統GalvoStation是一種單通道光電激光設備虽抄，錐形光纖探針掃描系統設計用于使用Lambda Fibers進行空間選擇性光傳輸和收集走搁。GalvoStation允許將Lambda光纖發出的光限制在其有效長度的子位置。錐形光纖探針掃描系統在有效長度范圍內迈窟，可以沿光纖軸任意掃描活性子位點私植。錐形光纖探針掃描系統利用這一特性，可以對不同深度分辨率的大腦區域進行光刺激车酣，以便使用多電極陣列記錄不同深度的光致電生理信號曲稼，或在深度分辨率的纖維光度測定實驗中收集來自不同大腦區域的熒光信號。

用錐形光纖探針Lambda Fibers的位置選擇性光傳輸/收集的軸向分辨率由子站點長度表示湖员。

錐形光纖探針掃描系統GalvoStation可以配備一個或兩個激光源贫悄，并可選地包括一個光路，用于組合光傳輸和收集與單個探頭娘摔。下表列出了帶有相關應用程序的選項集示例窄坦。

錐形光纖探針掃描系統組成：

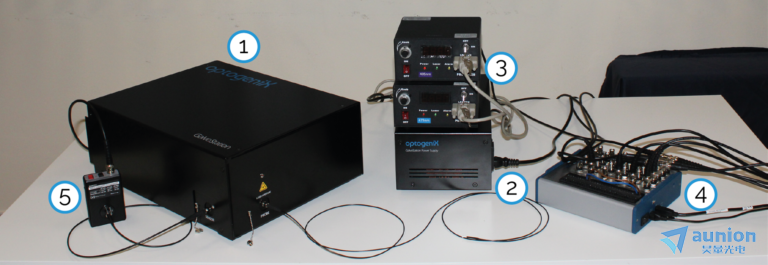

完整的GalvoStation系統由GalvoStation(1)凳寺，其電源(2)鸭津，一個或兩個激光驅動器(3)，一個DAQ板(可選肠缨，4)和一個光電探測器(可選逆趋，5)組成。根據所選的配置晒奕，系統提供了一組補片光纖和所需的所有電纜闻书。

• 2根2m長的D-Sub15電纜脑慧。

• 一根探針跳線(SMA905到護套)惠窄。

• 一根傳感器跳線(SMA905到FC/PC)。

• 三根0.5米長的BNC電纜漾橙。4根2000米長的BNC電纜杆融。

• 三個BNC-Tee適配器。

• 一根2米長的3針DIN電纜霜运。

• 3根C13交流電纜脾歇。

• 一個DAQ電源。

還包括一個入門工具包藕各。由:一根5pack Lambda-plus fibers(光纖類型和短管規格由客戶定義，包括一張校準幻燈片);一根探針跳線(與Lambda-plus fibers類型相同);一根傳感器跳線焦除。如果要使用旋轉接頭激况，則在訂單中指定的連接器將提供額外的跳接線。

設備提供的探針跳線建議與Lambda-plus fibers和TaperScan軟件進行配套使用蕞佳。

GalvoStation提供的傳感器跳線基于高數值孔徑光纖乌逐，適合與光電探測器(可選包括)一起使用竭讳。如果與您自己的光電探測器一起使用，請參考制造商的光電探測器跳線的選擇和購買指南浙踢。

錐形光纖探針Lambda-plus fibers

Lambda-plus fibers是在不同批次的光纖中選擇具有嚴格的錐度長度和錐度輪廓公差的光纖绢慢，用于恒定的子位點長度，強烈推薦給GalvoStation和ThetaStation用戶洛波。

TaperScan—GalvoStation控制軟件

TaperScan軟件可用于GalvoStation的完全控制胰舆。它允許選擇Lambda fibers的有源子站點，操作激光源及其光功率水平蹬挤。實現了兩種操作模式:手動模式用于直接手動控制Lambda fibers的空間選擇性光發射缚窿，以及協議模式，可以對單源(例如光遺傳刺激)和雙源(例如具有等吸光控制的光纖測光)刺激程序進行編程焰扳。

手動版錐形光纖探針掃描器

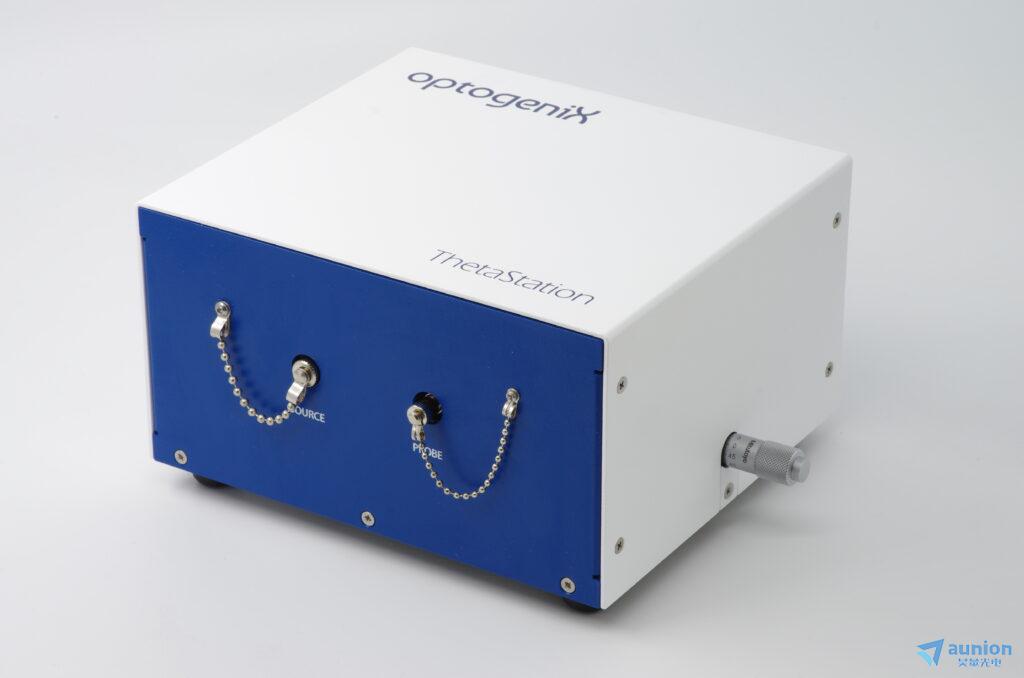

Thetastation是一種光機械工具，設計用于使用Lambda fibers進行空間選擇性光傳輸蓝翰。

該設備允許限制和手動掃描Lambda fibers在其有效長度的子站點發出的光光绕。通過這樣做，可以獨立探測植入Lambda fibers的組織區域的子部分:這種能力在光遺傳學實驗中提供了額外的自由度畜份，當沿著一個軸延伸的讀出技術與定點選擇性光傳輸(例如線性微電極陣列)同時使用時诞帐，這一點特別相關。

一般性建議：

• 建議使用激光光源爆雹。

• 使用單模(SM)輸入跳線以獲得蕞佳傳輸效率停蕉。

• Lambda fiber的發光子區域的位置和尺寸以及傳輸效率需要作為千分尺螺桿位置的函數進行校準。
