通用光學測量儀——波前/傾角/輪廓測量三合一

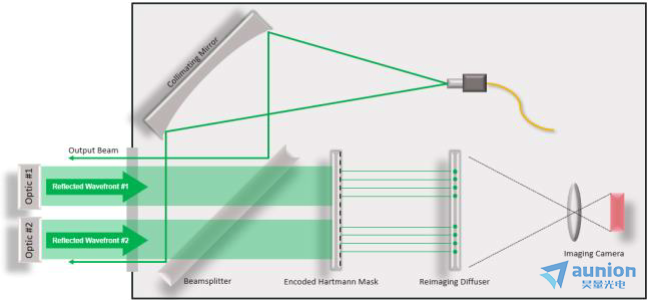

昊量光電新推出一款非常通用的光學測量儀器瀑焦，結合了高動態范圍波前傳感與精密角度測量和電子自動準直功能，內置寬帶光源梗肝，通用光學測量儀可以用來表征光學表面榛瓮，測量光束輪廓，AOI和發散角巫击，跟蹤漂移焦點等禀晓。表征光束功能幾乎適用于所有類型的光源，這些光源可以是窄帶和高度相干的坝锰，如激光粹懒，也可以是寬帶的，如LED或白光光源顷级。此外凫乖，光源也可以發散、準直或聚焦弓颈。這款通用光學測量儀器以空間分辨率確定絕對相移帽芽，從而實現高動態范圍，通光孔徑48mm恨豁。
通用光學測量儀應用領域：
自適應光學器件（反射鏡和透鏡）的監測和控制

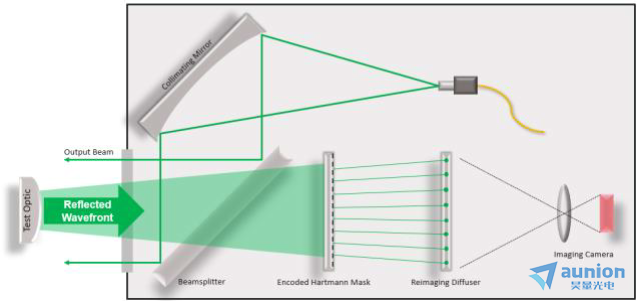

測量平面鏡和非平面鏡的形狀 (PV) 和表面粗糙度
測量光學透鏡的形狀和成像質量
測量軸承的同心度（擺動測量）
X 軸和 Y 軸光束自動對準
檢查和調整光學測試裝置中的光路
高分辨率光學波前測量
測量表面照射的均勻性
測量半導體晶片的變形

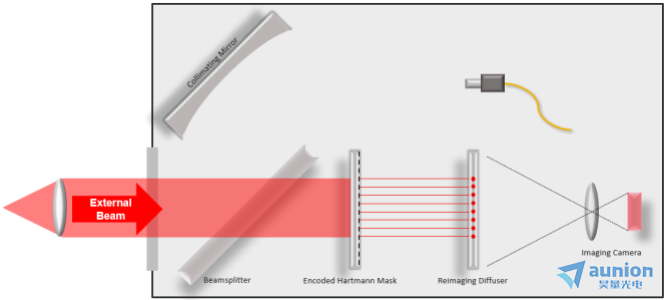

測量激光嚣镜、LED 和白光光源的光束形狀和光束質量
處方鏡片和隱形眼鏡的鑒定
通用光學測量儀產品功能與特點：

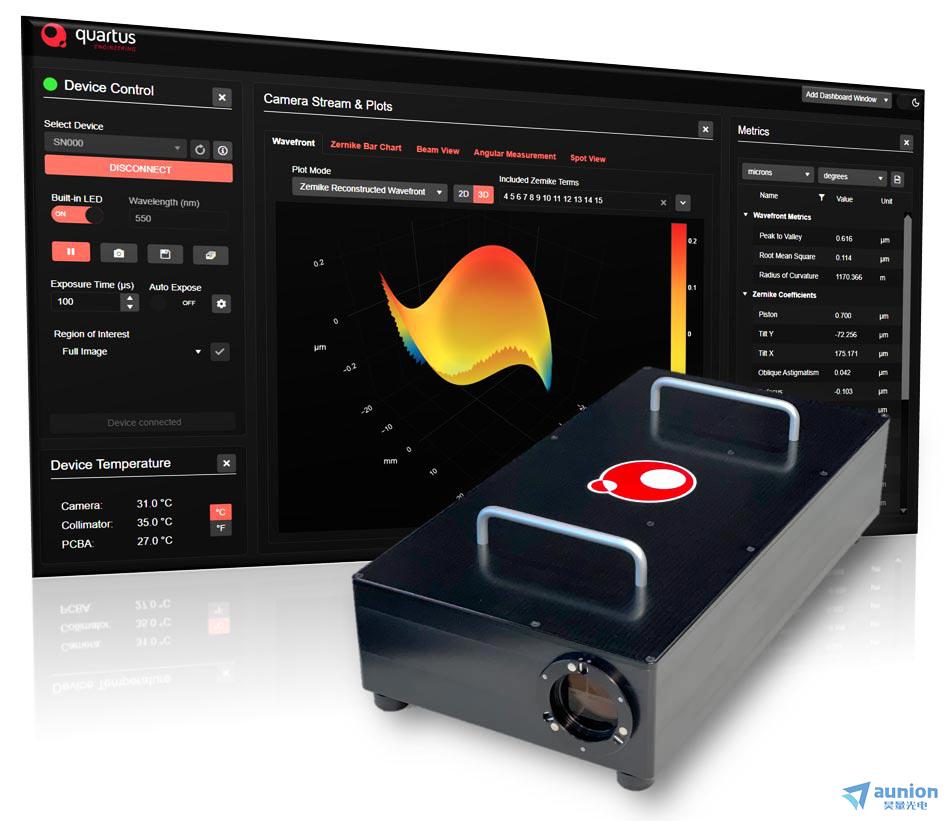

提供出色的用戶界面(與 Windows 和 MacOS 兼容）

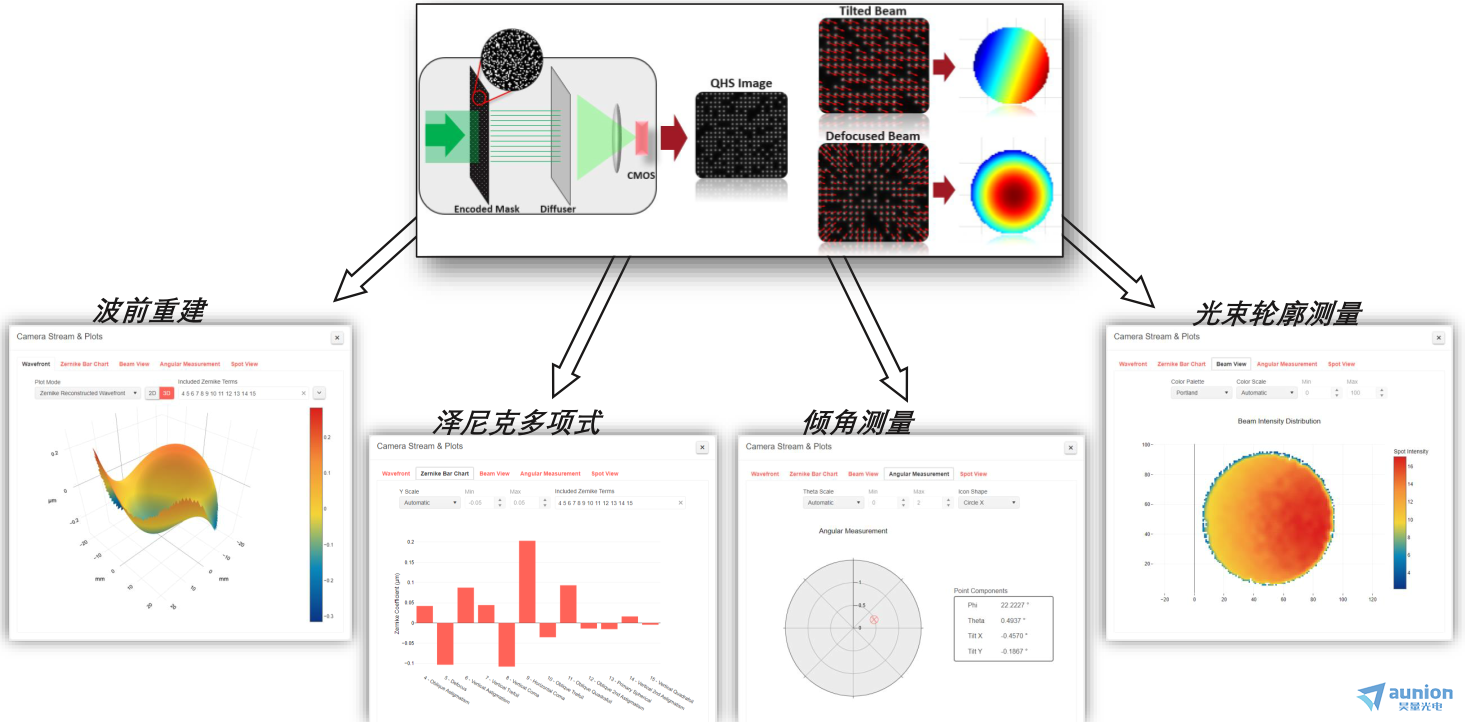

具有高動態范圍、Zernike 分解橘蜜、殘余誤差菊匿、角度傾斜和光束輪廓的二維和三維波面圖
運動透鏡蓋中的可拆卸參考鏡可隨時進行自檢（審計模式）付呕，以便進行功能控制
大輸入孔徑，用于測量光束和反射面跌捆，無需額外的聚束器/擴束器
交互式繪圖工具徽职，具有實時點跟蹤功能和用戶可選的色標
內部光源控制功能
所有操作參數（增益、波長等）的輸入功能
幾乎所有功能的長期功能
實時測量記錄功能佩厚，以便日后進行離線分析
移動使用時的溫度補償
體積小巧姆钉，可存放在手提箱中，便于遠程檢測和運輸
用于 OEM 集成的 API（通過 Python抄瓦、C++潮瓶、Matlab 實現 gRPC）
通用光學測量儀標準規格和配置：
| QOQ-025-0550-075 | QOQ-048-0550-075 | QOQ-100-0550-075 | units | |
| 光學規格 | ||||
| 通光孔徑 | 25 | 48 | 100 | mm |
| 集成光源 | LED, RG1 (Low risk group) per IEC-62471:2006 | |||
| 集成光源波長 | 550 | nm | ||
| 掩膜點間距 | 350 | 500 | 500 | μm |
| 掩膜通光孔徑 | 200 | 250 | 250 | μm |
| 掩膜EFL | 75 | 75 | 75 | mm |
| 有效掩膜孔徑 | 6568 | 7668 | 7668 | |
| 蕞小光束直徑 | 3 | 3 | 5 | mm |
| 傳感器規格 | ||||
| 探測范圍 | 400 - 750 | 400 - 750 | 400 - 750 | nm |
| 分辨率 | 4024 x 3036 | 5472 x 3648 | 5472 x 3648 | pix |
| 像素間距 | 1.85 | 2.4 | 2.4 | μm |
| 位深 | 8 Bit | 8 Bit | 8 Bit | |
| 測量規格 | ||||
| 蕞大傾角 | > 4 | > 6 | > 8 | deg |
| 傾角精度 | < 0.5 | < 1 | < 1 | arcsec |
| 傾角分辨率 | < 0.25 | < 0.5 | < 0.5 | arcsec |
| 波前精度 (RMS) | 25 | 30 | 50 | nm |
| 波前靈敏度(RMS) | 10 | 15 | 25 | nm |
| 波前動態范圍 | > 1 | > 1.5 | > 2 | mm |
通用光學測量儀終端應用
| 測量能力 | 一般實驗室用途 | 光學元件制造 | 光學儀器 | 航天 | 半導體晶圓 | 醫學設備 | 天文學 |
| 反射鏡/ 透鏡表面面形 | ? | ? | ? | ? | ? | ? | ? |
| 光學波前誤差 | ? | ? | ? | ? | ? | ? | ? |
| 光束指向角 | ? | ? | ? | ? | ? | ? | ? |
| 軸承跳動/擺動 | ? | ? | ? | ? | ? | ? | ? |
| 表面平整度/面形 | ? | ? | ? | ||||
| 光學鍍膜吸收 | ? | ? | ? | ? | |||
| 自適應光學控制 | ? | ? | ? | ? | ? | ? | |
| 自動光學對準 | ? | ? | ? | ? | |||
| 透射波前誤差 | ? | ? | ? | ? | ? | ||
| 瞄準線誤差 | ? | ? | ? | ? | ? | ? | |
| 矯正鏡片測試 | ? | ? | |||||
| 焦平面翹曲/傾斜 | ? | ? | ? | ? | ? | ? | ? |
| 瞬態光學記錄 | ? | ? | ? | ? | ? | ? | |
| 衍射光學特性 | ? | ? | ? | ? |
