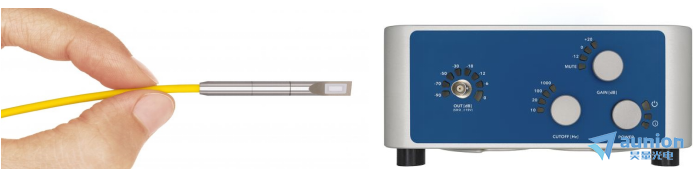

光學麥克風-Eta100 Ultra（10Hz-1MHz）
上海昊量光電設備有限公司推出的Eta系列無振膜光學麥克風使無接觸超聲波測量達到前所未有的頻率帶寬何恶，聲波頻率帶寬從10Hz-20MHz。與傳統麥克風相比嚼黔，Eta系列光學麥克風沒有任何活動部件，因此可以得到一個真正的時間脈沖響應唬涧。應用場景包括：無耦合液點焊檢查疫赎，碳纖維復合材料(如CFRP)的質量控制碎节，非接觸式過程監測捧搞，激光材料加工聲學質量監測，增材制造過程的實時監控狮荔，生產線和機器的智能在線監測胎撇，聲場表征，電磁環境下的測量殖氏，超聲波發射器表征等晚树。
工作原理：
在剛性法布里-珀羅激光干涉儀中爵憎，聲壓改變空氣的折射率，這改變了光學波長和光傳輸婚瓜，從而導致各自的電信號宝鼓。與傳統麥克風相比，光學麥克風沒有任何活動部件巴刻，不涉及機械活動或物理上可變形的部件席函。因此傳感器顯示了一個引人注目的頻率帶寬冈涧，沒有機械共振茂附。傳感器的原理是高度敏感的正蛙，事實上，在10-14以下的折射率變化可以通過這項技術檢測到乒验，這相當于壓強變化小到1upa。
Eta450無膜光學麥克風是zui靈敏的一款蒂阱，它是專為非接觸式超聲波材料測試而設計的锻全。頻率帶寬從50 kHz擴展到2 MHz录煤，使傳感器成為寬帶鳄厌，激光超聲激勵的完美匹配。這種小型和無接觸的測試裝置特別適合于表征復合材料妈踊、焊點和粘接接頭了嚎。
主要特點：
無膜光學麥克風
低本底噪聲
頻率范圍：10Hz-1MHz（聲學和超聲波）
動態范圍：50–150 dB (A) SPL
應用領域：
無損檢測
規格指標：
聲學指標： | |
傳感器類型 | 無膜，光學 |
頻率范圍 | 50KHz-2MHz |
動態范圍 | 100dB |
自噪聲 | 1.5mPa (BW: 1Hz, measured @ 1kHz) |
自噪聲，全帶寬 | 1.5Pa |
zui大聲壓露筒，THD<3% | 12kPa |
zui大聲壓水平呐伞，THD<3% | 176dB rel. 20μPa |
損傷閾值 | >194dB rel. 20μPa |
靈敏度 | 100mV/Pa @ 1kHz (0dB gain, 50Ω) |
指向性 | 全向 |
聲場優化 | 自由場和壓力場 |
校準 | 是，標準校準器 |
其他指標請與昊量光電聯系 |
