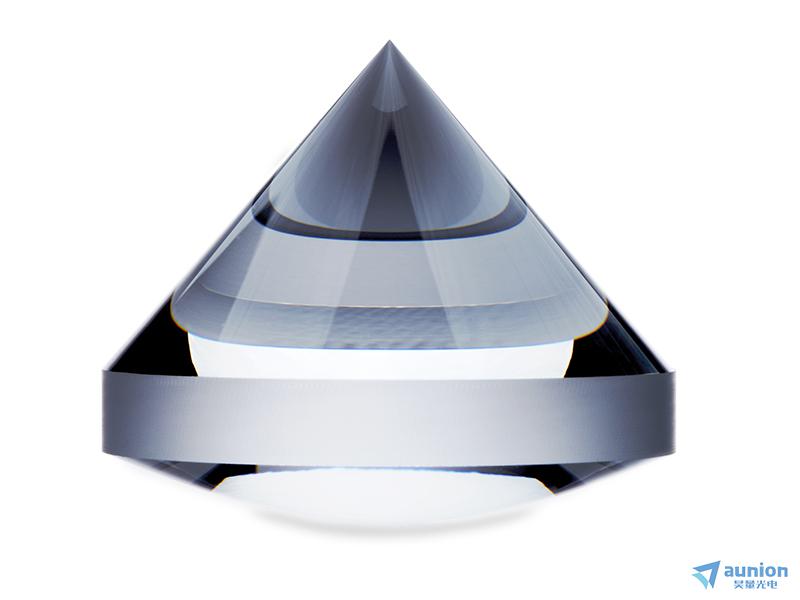

錐透鏡
具有出色的表面粗糙度廓块，高端鍍膜的定制化厢绝，適于高性能應用
錐透鏡 產品簡介：
非球面鏡的形狀經過優化烟零，具有出色的成像特性呕乎。非球面鏡主要優勢在于能夠校正球面像差。使用非球面鏡可以減少光學系統中的元件總數嘁灯。這樣拴清，與基于球面透鏡的同類系統相 比靶病，其結構設計更加緊湊、功能更強大口予。
德國Asphericon公司的StockOptics產品（庫存標準產品）種類繁多娄周，有包含精密拋光的非球面透鏡、非球面柱面鏡和錐透鏡的豐富產品組合任您挑選沪停。Asphericon特別推出的非球面鏡煤辨、錐透鏡裳涛、非球面柱面鏡和已安裝光學器件——得益于asphericon在高精度非球面鏡制造領域的技術領跑者地位。質量優異众辨、交付快速端三，可帶來諸多受益。除此之外鹃彻，Asphericon也可根據客戶要求提供定制型非球面透鏡郊闯。

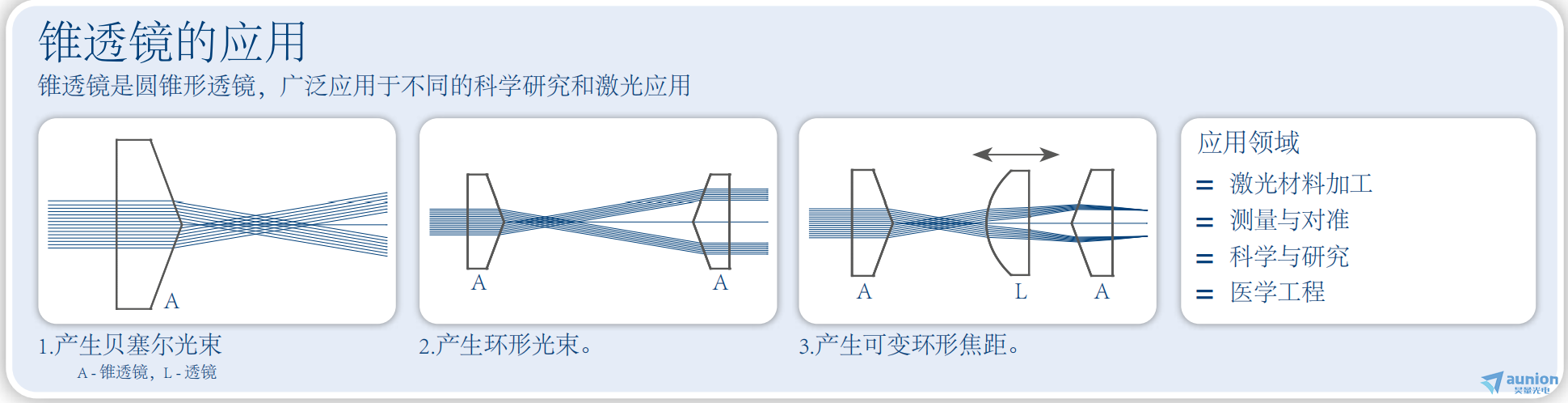

由于它們的圓錐形狀，可以在軸棱鏡的幫助下生成環形光束輪廓蛛株。環形光束的直徑取決于角度团赁，并隨著軸棱鏡和焦平面之間距離的增加而增加。 Axicons 主要用于光束整形和各種激光應用谨履。它們還可用于生成非衍射的類貝塞爾光束欢摄。一個具有幾乎恒定強度分布的區域，其長度由軸錐的角度和直徑定義笋粟，在這里很有趣剧浸。貝塞爾光束非常適合醫學、研究和計量應用矗钟。通過組合多個軸棱鏡或透鏡，可以生成各種光束輪廓嫌变，例如準直環形光束或可變環形焦點吨艇。
錐透鏡 主要優點：
RMSi ≤ 0.07 μm的出色表面形狀偏差
適用于高功率激光應用并有現貨供應
可提供4種標準鍍膜（可根據要求定制鍍膜）
激光損傷閾值：12 J/cm2，100 Hz腾啥，6 ns东涡，532 nm
現貨供應
符合RoHS標準
錐透鏡 產品特性：
| 表面形狀偏差（RMSi） | [ μm ] | ≤0.07 |
| 表面缺陷 | [ 傷痕-亮點 ] | 40-20 |
| 直徑容差 | [ mm ] | +0/-0.1 |
| 中心厚度容差 | [ mm ] | ±0.1 |
| 通光孔徑 | [ % ] | ≥90 |
| AR膜 | ||
| A: RMAX<1.0%, RAVG≤0.4%, 400-600 nm, AOI=0° | ||
| B: RMAX<1.0%, RAVG≤0.4%, 600-1050 nm, AOI=0° | ||
| C: RMAX<1.0%, RAVG≤0.4%, 1000-1600 nm, AOI=0° | ||
| X: RMAX<1.0%, RAVG≤0.4%, 240-380 nm, AOI=0° | ||
說明：
1、RMSi對應于ISO 10110-5（表面形狀容差）倘待。
2疮跑、錐形尖端，通光孔徑2.3-23 mm凸舵，可根據要求提供更小的錐形尖端祖娘。
3、錐形尖端啊奄，通光孔徑4.6-46 mm渐苏，可根據要求提供更小的錐形尖端。
4菇夸、可根據要求提供定制鍍膜琼富。
StockOptics - 庫存標準產品
| 產品代碼 | ? | 角度 | 邊緣厚度 | 材料 |
| [ mm ] | [ 度 ] | [ mm ] | ||
| XFL25-005-U | 25.4 | 0.5 | 5 | Fused Silica |
| XFL25-010-U | 25.4 | 1 | 5 | Fused Silica |
| XFL25-020-U | 25.4 | 2 | 5 | Fused Silica |
| XFL25-050-U | 25.4 | 5 | 5 | Fused Silica |
| XFL25-100-U | 25.4 | 10 | 5 | Fused Silica |
| XFL25-200-U | 25.4 | 20 | 5 | Fused Silica |
| XFL50-005-U | 50.8 | 0.5 | 8 | Fused Silica |
| XFL50-010-U | 50.8 | 1 | 8 | Fused Silica |
| XFL50-020-U | 50.8 | 2 | 8 | Fused Silica |
| XFL50-050-U | 50.8 | 5 | 8 | Fused Silica |
| XFL50-100-U | 50.8 | 10 | 8 | Fused Silica |
| XFL50-200-U | 50.8 | 20 | 8 | Fused Silica |
生產能力：
| StockOptics - 庫存標準產品 | 定制錐透鏡 | ||
| 直徑 | 25.4 / 50.8 mm | 1~420 mm | |
| 直徑容差 | +/-0.1mm | +/-0.03mm | |
| RMSi | ≤ 70nm | 40nm | |
| 表面缺陷（傷痕/亮點） | 40 - 20 | 20 - 10 | |
| 鍍膜 | 4種標準鍍膜 | 客戶特定 | |
| 激光損傷閾值 | 12J/cm2, 100Hz, 6ns, 532nm | 客戶特定 | |
| 全表面干涉測量 | 可選 | 可選 | |
