ALPES QCL量子級聯激光器
使用量子阱異質結構來控制半導體中發射的光子的能量冷溃，而不是更常見和更高能量的帶間躍遷，這一想法是由R.F. Kazarinov和R.A. Suris在1971年首次提出的梦裂。這種量子級聯激光器QCL的首次實驗演示是在1994年由Jér?me Faist似枕、Federico Capasso、Deborah Sivco年柠、Carlo Sirtori凿歼、Albert Hutchinson和Alfred Cho在貝爾實驗室完成的。
1998年，Antoine Müllerr和Matthias Beck在瑞士納沙泰爾創立了ALPES LASER答憔，創始人是Jér?me Faist牵咙，他當時是Neuchatel大學的教授，現在是在ETH Zürich攀唯。當時洁桌，ALPES LASER是di一家在市場上提供量子級聯激光器的公司，該公司通過在2001年商業化的一個連續波激光器和在2009年商業化的一個寬增益激光器侯嘀。
當前另凌，ALPES LASER提供多種多樣的量子級聯激光器，并提供各種封裝和驅動戒幔，充分滿足您的特殊應用需求吠谢。
詳細選型請咨詢我們的工程師
1. 單模DFB激光管：
ALPES單模DFB量子級聯激光管一次只能發射一個波長。它的可調范圍可達10cm-1诗茎，基于不同的應用目的工坊，可以提供多種調制方案。DFB量子級聯激光管主要應用領域是光譜學敢订。
CW-DFB激光管800cm-1-2320cm-1
脈沖DFB激光管700cm-1-2350cm-1
制冷DFB激光管645cm-1-2370cm-1
2. Interband Cascade Lasers帶間級聯激光管ICL：
帶間級聯激光器(ICL)是一種發射范圍在2.7-3.9um范圍內的中紅外光源王污，對于碳氫化合物和其他感興趣的氣體的檢測尤為重要。與傳統的QCL相比楚午，具有更低的耗散昭齐，除了標準TO3和HHL外，一些ICL激光器可在TO-66外殼中使用矾柜。ICL-DFB激光器是單模激光器阱驾，一次可以發射一個波長。它們可以在通常10cm-1的范圍內調諧,提供多種調制方案怪蔑，DFB激光器主要用于光譜學里覆。它們目前可選頻率為2853cm-1、2898cm-1缆瓣、2913cm-1和2946cm-1(分別為3505 nm喧枷、3450 nm、3433 nm和3394nm)捆愁。
ICL器件基于與QCL不同的設計原則割去，這導致了一些技術上的差異。主要的區別是昼丑，電流呻逆、電壓和功耗要低得多，這使得在較小的封裝和系統中易于集成菩帝。輸出通常也更低咖城。發射的光也是線偏振的TE偏振茬腿，在HHL封裝中，這轉化為水平偏振宜雀。
3.寬增益QCL激光管：
| Type | Typ. Spectral Range | Power |
|---|---|---|
| BG-5.5-6.2 | 1670-1780 cm-1 | >50 mW |
| BG-6.2-7.4 | 1380-1600 cm-1 | >30 mW |
| BG-7.4-9.7 | 1090-1280 cm-1 | >80 mW |
| BG-9.7-13.1 | 800-980 cm-1 | >5 mW |
| P-FP-6.3 | 1560-1620 cm-1 | >50 mW |
| BG-CW-5.9-6.2 | 1640-1700 cm-1 | >100 mW |
| FP-CW-6.3 | 1530-1585 cm-1 | >100 mW |
4.FP-QCL法珀量子級聯激光管
FP-QCLs法珀量子級聯激光管可在室溫下工作切平。其發射波長與DFB QCL相同。即從740 cm-1到2390 cm-1辐董，具有相似的閾值電流和電壓悴品。溫度的變化對發射帶寬的影響很小，發射帶寬主要由供電電流決定简烘。FP -QCL適用于可接受的寬帶發射苔严，例如在液體光譜、高功率發射源中孤澎，當不需要信號純度或使用帶有外部腔的QCL時届氢。我們的庫存中有大量的脈沖或連續波FP激光器可供選擇鹏秋，所以請根據上述參數向我們提交您的規格静陈。通過這種方式，我們可以向您推薦蕞適合您的應用程序的QCL切端。
5.高功率QCL激光管
高功率QCL激光器目前可在以下中心波長型将，蕞小平均功率為1W:
3.95um
4.55um
4.65um
4.90um
9.70um
6.高功率脈沖QCL激光管
高功率脈沖量子級聯激光器被優化為發射從20ns到1000ns的短脈沖寂祥，蕞小峰值功率為20 W，或~5uJ每個脈沖茶敏。這些激光器可用于自由空間光通信壤靶，激光雷達應用和紅外對抗缚俏。
| Electro-optical Characteristic | Abb. | Min. | Typ. | Max. | Note |
|---|---|---|---|---|---|
| Peak Power | PP | 20W | 25W | 30W | |
| Output Spectrum | - | multimode | |||
| spectral width | SW | 50 cm-1 | 100 cm-1 | 150 cm-1 | |
| Duty Cycle | DC | 0 | 1% | 20% | |
| Central Wavelength | CWL | 4.57 um | |||
| Wall-Plug Efficiency | WPE | 5% | |||
| Beam Shape | BSH | Single-lobed | |||
| Horizontal beam divergence of laser chip | HD | 50 mrad | 90 mrad | 120 mrad | 1 |
| Vertical Beam Divergence of laser chip | VD | 650 mrad | 1 | ||
| Pulse Width | PW | 20 ns | 300 ns | 1000 ns | |
| Submount | SM | AN-NSP | 2 | ||
| Driver | D | S-2 | 3 | ||
| Heatsink Cooling capacity | - | 25W | 35W | 65W |

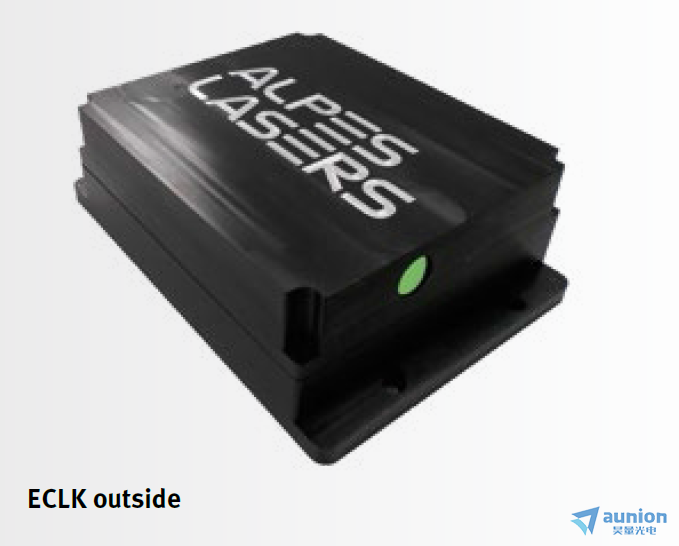

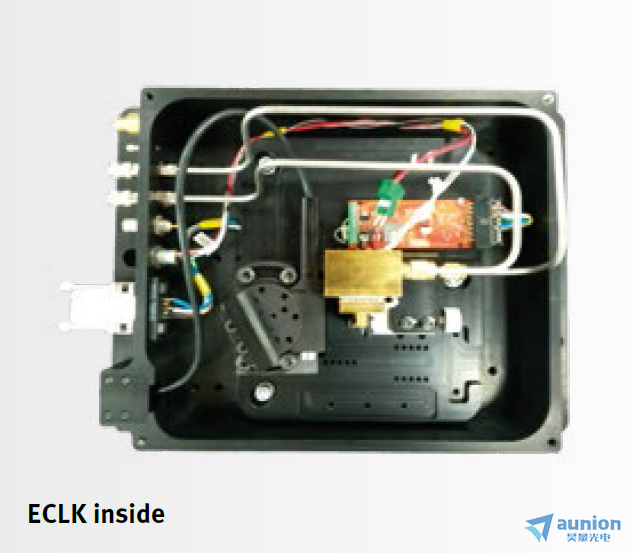

7.擴展可調諧QCL激光器
擴展可調諧QCL激光器ALPES LASER提供兩種類型的擴展調諧激光器惊搏，這兩種設備都允許在固定溫度下比標準DFB激光器更寬的范圍內快速調諧。QC-ET(此處描述)允許完全連續調諧超過0.4%的中心波長忧换，而QC-XT允許分段連續調諧超過2%的中心波長恬惯。
8.太赫茲量子級聯激光器
太赫茲量子級聯激光器的工作范圍為1 ~ 5太赫茲。相干極化太赫茲輻射是半導體異質結構導帶內電子直接受激光躍遷的結果亚茬。
| Central Frequency | Central Frequency | Peak Power |
|---|---|---|
| 1.3 THz | 45 cm-1 | > 0.1 mW |
| 1.8 THz | 60 cm-1 | > 0.1 mW |
| 2.3 THz | 78 cm-1 | > 0.5 mW |
| 3 THz | 100 cm-1 | > 5 mW |
| 4 THz | 133 cm-1 | > 5 mW |
| 4.7 THz | 160 cm-1 | > 1 mW |

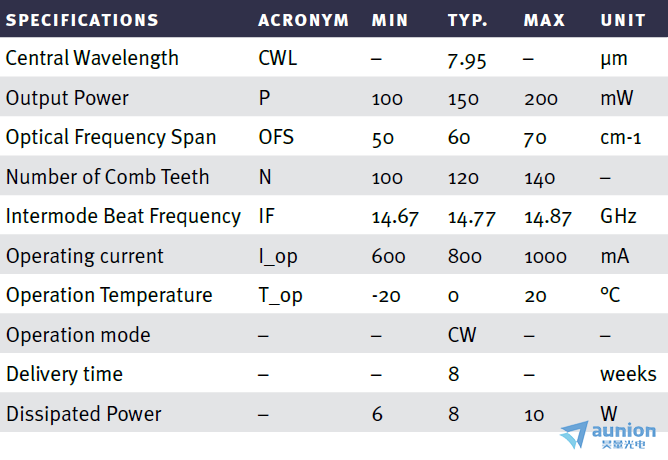

10. 頻率梳量子級聯激光器
** 中心波長可根據需求指定酪耳。
11.短波紅外激光管
| Central Wavelength | Max. Power |
|---|---|
| 1450 nm | 30 mW |
| 1470 nm | 50 mW |
| 1550 nm | 30 mW |
| 1630 nm | 50 mW |
| 1650 nm | 50 mW |
| 1730 nm | 30 mW |
| 1740 nm | 40 mW |
| 1830 nm | 50 mW |
| 1890 nm | 50 mW |
| 2080 nm | 20 mW |
| 2100 nm | 10 mW |
| 2150 nm | 50 mW |
產品標簽：量子級聯激光器,量子級聯激光管,QCL,Quantum cascade laser, FP-QCL,法布里波羅量子級聯激光器,阿爾卑斯激光器,ALPES Laser,DFB激光器,Interband Cascade Laser,帶間級聯激光器,雙光梳激光器
