飛秒級高精度時間分發系統
定時分配系統（TDS）能夠在遠程位置實現亞飛秒級的定時信號分配伯病。飛秒級高精度時間分發系統利用鎖模激光器（即光學主振蕩器造烁，簡稱OMO）固有的低噪聲脈沖列作為定時信號，該信號可以參考光學或射頻時鐘午笛。經過精心選擇的OMO定時信號通過光纖定時鏈接傳輸?shù)蕉鄠€終端站點惭蟋，在這些站點，傳輸延遲可以通過平衡光學互相關器（BOC）以阿秒級的精度檢測并主動補償药磺。
在穩定的光纖鏈接輸出端，飛秒級高精度時間分發系統可以實現超快激光器或微波源與輸出信號的緊密同步癌佩，從而與OMO定時信號精確對齊木缝。這一同步過程可通過TCBOC（用于光-光同步的雙色平衡光學互相關器）或BOMPD（用于射頻-光學同步的平衡光學微波相位探測器）實現。飛秒級高精度時間分發系統自帶控制系統围辙，能夠全自動化完成整個過程我碟，并記錄所有關鍵的系統性能數據，實現24/7全年無休的亞飛秒級定時分配和同步姚建，只需一鍵操作矫俺。
飛秒級高精度時間分發系統憑借卓越的技術和性能，確保了在各種高要求應用場景下的精準同步和無縫操作。
圖1 TDS時間分發系統示意圖
OMO通過BOMPD技術恳守，與設施的射頻主振蕩器實現緊密鎖定考婴。OMO的定時信號通過穩定的光纖鏈接進行分配（光纖鏈接穩定器由BOC、自動延遲線和鏈接控制組件組成）催烘。終端設備則通過我們的TCBOC或BOMPD實現同步沥阱。
飛秒級高精度時間分發系統系統參數：
參數 | 值 | 單位 | 備注 |

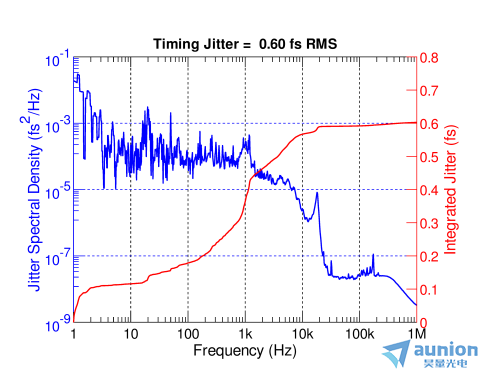

定時抖動 | <5 | fs RMS | 在35 μHz - 1 MHz帶寬內，兩條穩定的光纖鏈接之間 |
光纖鏈接長度 | 10 | km | 可根據需求提供更長的鏈接 |
每個PULSE TDS平臺的光纖鏈接數 | 8 | 通過結合多個平臺伊群，可擴展至任意數量的鏈接 | |
光纖類型 | PM | 可根據需求提供SM | |
每個客戶端的功率 | >10 | mW | 每個光纖端口可用的平均功率 |
光學波長 | 1550 ± 50 | nm | 在脈沖模式下運行 |
脈沖重復率 | <500 | MHz | 根據目標頻率量身定制 |
尺寸（長 x 寬 x 高） | 1.5 x 0.8 x 0.3 | m3 | |
重量 | 270 | kg | |
控制系統機架 | 包括 | 溫度控制 | |
集成反饋 | 包括 | 優化的PID參數 | |
控制系統接口 | 包括 | 支持Epics、Tango或根據需求定制 | |
自動鎖定 | 包括 |
