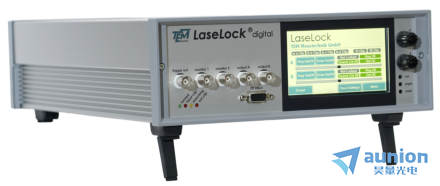

激光穩頻鎖腔器LaseLock
激光穩頻鎖腔器LaseLock是一款通用的用于可調諧激光器頻率鎖定或基于壓電陶瓷鎖定激光諧振腔的設備辖试。
采用頻率調制和相位同步檢測技術，擁有Side-of-fringe和Top-of-fringe兩種鎖頻模式劈狐，設備包括調制發生器罐孝，鎖相放大器，相位同步檢波器肥缔，雙PID調節器等電路模塊莲兢，能夠有效長期鎖定可調諧激光器的頻率或激光諧振腔的腔長。
應用兩個不同鎖頻方式：

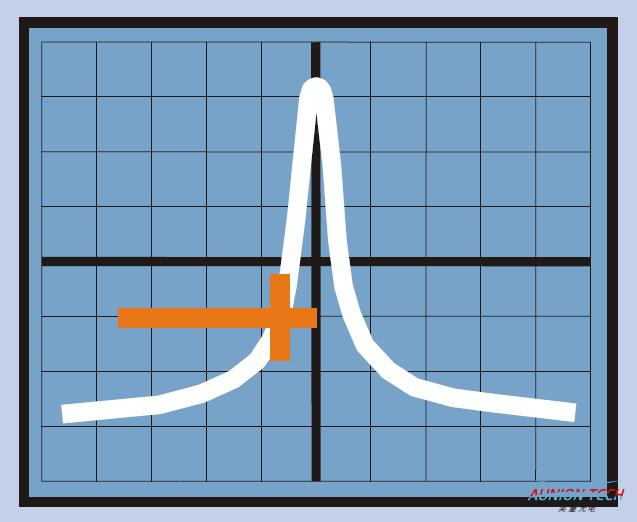

? 側邊鎖頻

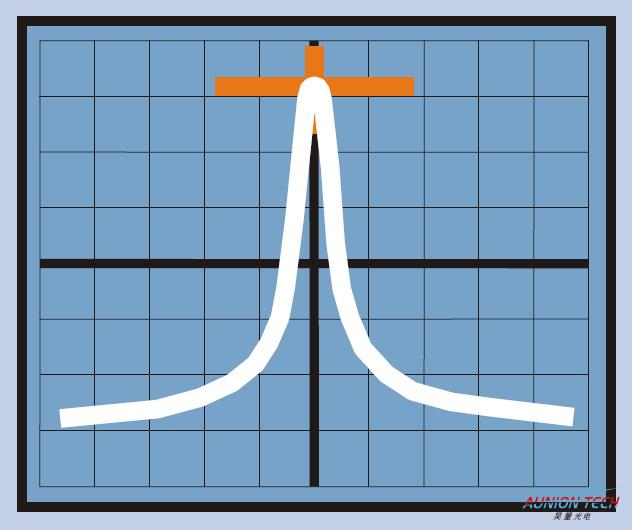

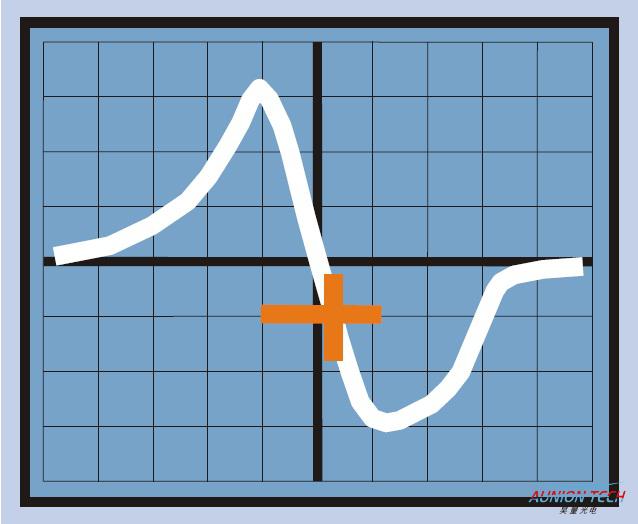

? 頂端鎖頻（鎖定到到蕞大或蕞行拧）

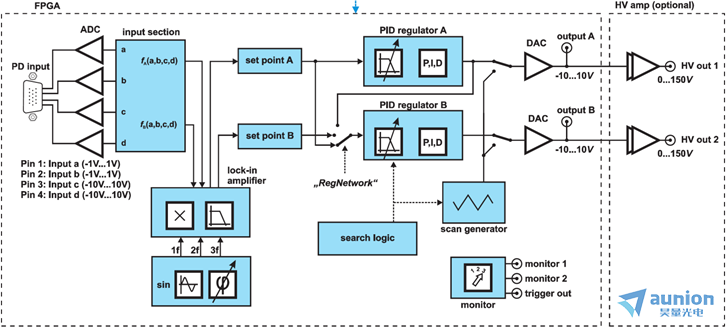

LaseLock激光穩頻鎖腔器框圖：
LaseLock激光穩頻鎖腔器集成以下模塊:
輸入信號處理
鎖相放大器
雙通道PID調節器
掃描調節器
搜索邏輯電路
輸出放大器
Monitor輸出
可選驅動：
HV-Amp—壓電陶瓷高壓驅動
HC-Amp—振鏡高電流驅動
DLD—TEC/電流驅動
適配探測器：
飽和吸收譜穩頻探測頭
HC穩頻探測頭
PDH穩頻探測頭
應用介紹：
-飽和吸收穩頻
-PDH穩頻
-H-C穩頻
-倍頻腔鎖定
-OPO腔鎖定
-光纖環形腔鎖定
產品技術規格：
技術規格 | |
Signl Input | |
Impedance | 1MΩ |
Voltage range | -1.0V—1.0V(fast inputs) |
-10.0V—10.0V(slow inputs) | |
Bandwidth | 300kHz（higher BW custom） |
Sampling rate | 2.5MSps(fast inputs) |
192.308kSps(slow inputs) | |
Outputs | |
Voltage range LV | -10.0V—10.0V at 1kΩ load |
Voltage range HV | 0—150V 200mA continuous,900mA peak |
Impedance | 50Ω |
Sampling rate | 2.5MSps |
Lock-In amplifier | |
modulation frequency | 0.1Hz—1MHz |
Phase adjustment | 0—360° |
Cut-off frequency | 25Hz—850kHz |
Twin PID regulator | |
Combinations | independent/parallel/series |
Over-all delay | approx.2μs |
Scan generator | |
Output frequency | 0.1Hz—20000Hz(triangular or sawtooth |
