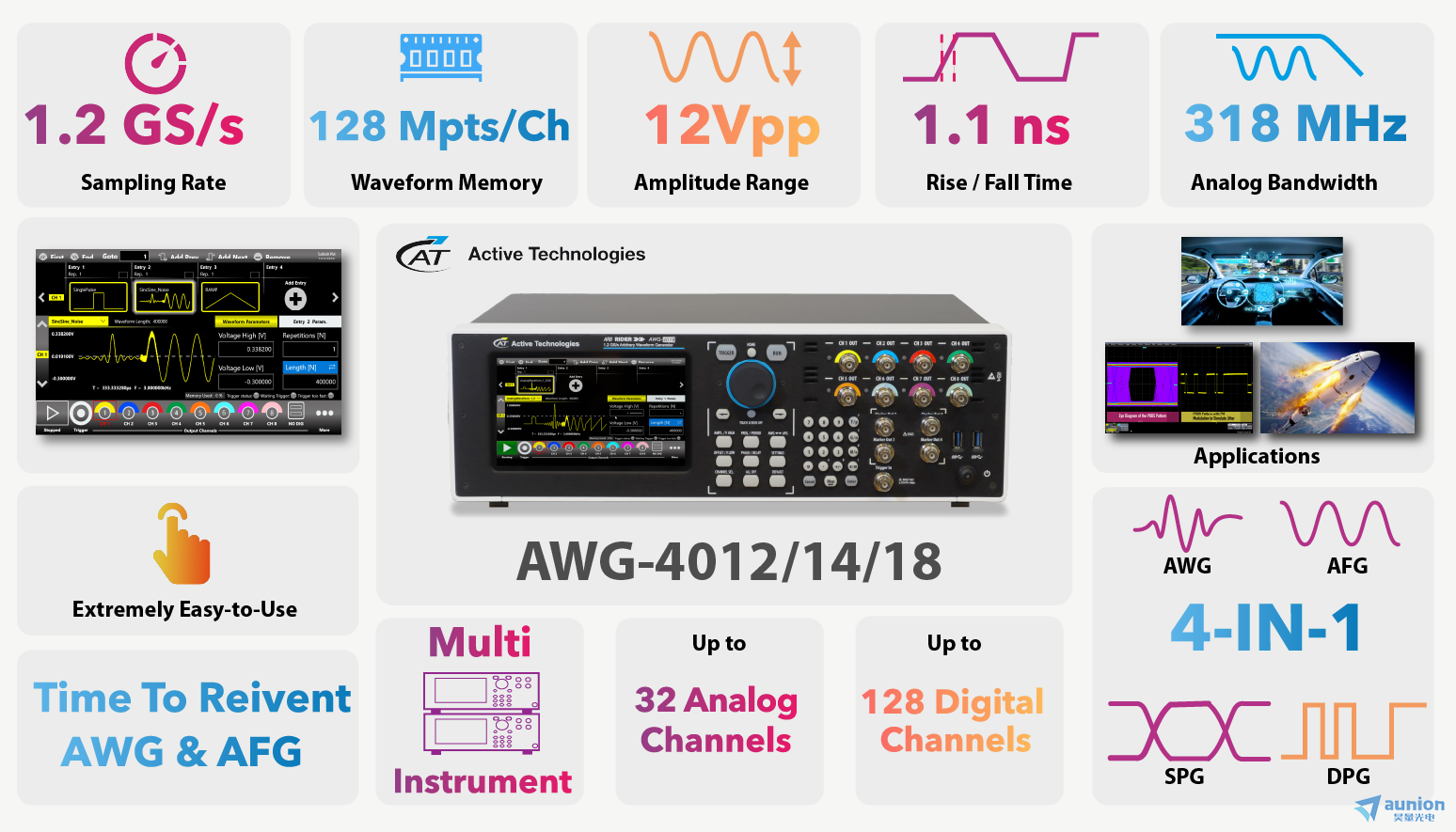

ARB Rider AWG-4000 系列是 Active Technologies 推出的一套功能強大的 2、4 和 8 通道脈沖發生器屠尊，任意函數發生器 （AFG） 和任意波形發生器 （AWG）旷祸。AWG-4000 提供高達 24Vpp 的輸出范圍和高達 1024 Msample 的存儲器深度，使該系列成為汽車讼昆、航空航天和國防托享、大型物理和半導體測試應用的理想選擇。
每個單元多達 8 個模擬通道和多達 32 條數字線路（TTL 或 LVDS 標準）允許用戶創建混合信號生成設置，以生成模擬和數字激勵嫌吠。
| MODEL | NO. OF CHANNELS | RISE/FALL TIME (20%-80%) | AMPLITUDE | BASELINE OFFSET | MIN. PULSE WIDTH |
|---|---|---|---|---|---|
| AWG-4012 | 2 | @1Vpp<700ps | @5Vpp<900ps | 6Vpp into 50 Ohm (std) | 12Vpp into 50 Ohm (HV Opt.) | 6Vpp (std) | 12Vpp (HV Opt.) | 2.5 ns |
| AWG-4014 | 4 | @1Vpp<700ps | @5Vpp<900ps | 6 Vpp into 50 Ohm (std) | 12Vpp into 50 Ohm (HV Opt.) | 6Vpp (std) | 12Vpp (HV Opt.) | 2.5 ns |
| AWG-4018 | 8 | @1Vpp<700ps | @5Vpp<900ps | 6 Vpp into 50 Ohm (std) | 12Vpp into 50 Ohm (HV Opt.) | 6Vpp (std) | 12Vpp (HV Opt.) | 2.5 ns |
AWG-4000 系列儀器是多功能信號發生器止潘，集函數發生器、任意波形發生器辫诅、數字碼型發生器和串行數據碼型發生器于一體凭戴。
這四種不同的功能通過兩種不同的技術擴展了硬件的靈活性：AFG 模式下改進的 DDS 和 AWG 模式下的可變時鐘、真任意技術炕矮。
AFG 模式允許用戶即時更改無毛刺的所有參數么夫，保留波形形狀，并在冰川中創建/生成波形肤视。

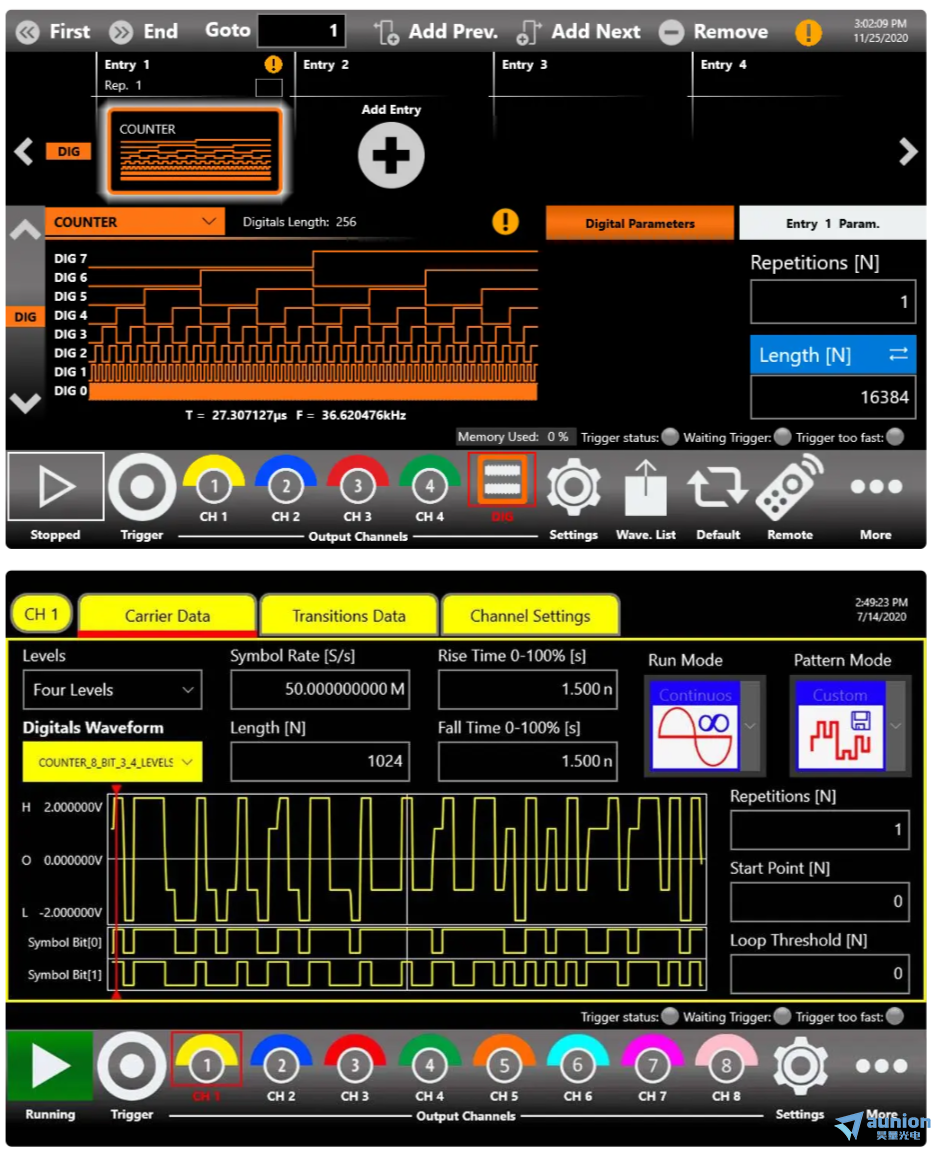

AWG 模式允許用戶創建模擬和數字模式的復雜波形档痪，將它們按順序插入，應用循環邢滑、跳轉和條件分支腐螟。
串行數據模式模式旨在生成二進制信息流。SPG 具有多達 8 個數據流通道困后、內置 PRBS 序列乐纸、調制功能、轉換整形以及強大的模擬前端的靈活性摇予，是挑戰性應用的完美工具汽绢。
每個通道上多達 1024 M 點的波形存儲器
16384 個音序器條目
模擬和數字信號完全同步
串行數據碼型生成

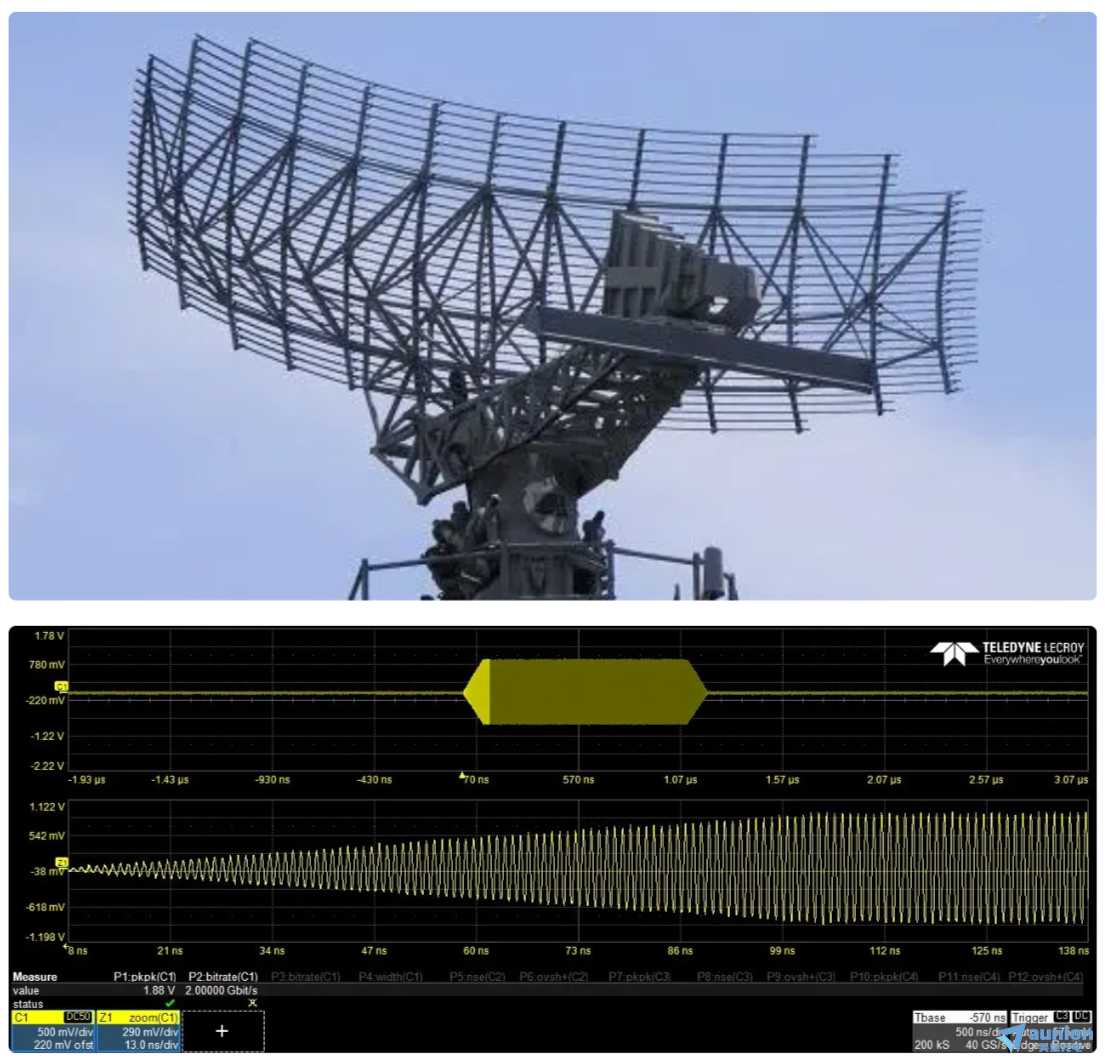

航空航天與國防由雷達或聲納系統驅動的電子戰信號與 AWG-4000 系列發生器完美匹配。AWG-4000 系列 AWG 可用于無線電應用或其他 I/Q 信號調制的數字調制系統侧戴。此外宁昭，還可以輕松生成脈沖，用于脈沖電子束或X射線源酗宋、閃光X射線照相积仗、照明脈沖模擬器、高功率微波調制器等應用本缠。
生成具有出色雜散性能的雷達測試信號
使用多達 16384 個序列器條目和advanced序列器條件/無條件跳轉創建電子戰復雜場景者疤。
高達 12Vpp 的 50 歐姆脈沖幅度诀豁，硬件偏移± 2.5V
快速上升時間脈沖：高達 900 ps 的上升/下降時間
當今的汽車包括許多高度復雜的電子控制單元（ECU），這些電子控制單元具有非常敏感的電子元件咒劲。16 位垂直分辨率與高采樣率和 12Vpp（高阻抗負載時為 24Vpp）輸出幅度范圍相結合袍啡，使 AWG-4000 系列儀器成為成功應對汽車新測試挑戰不可或缺的工具吱韭。

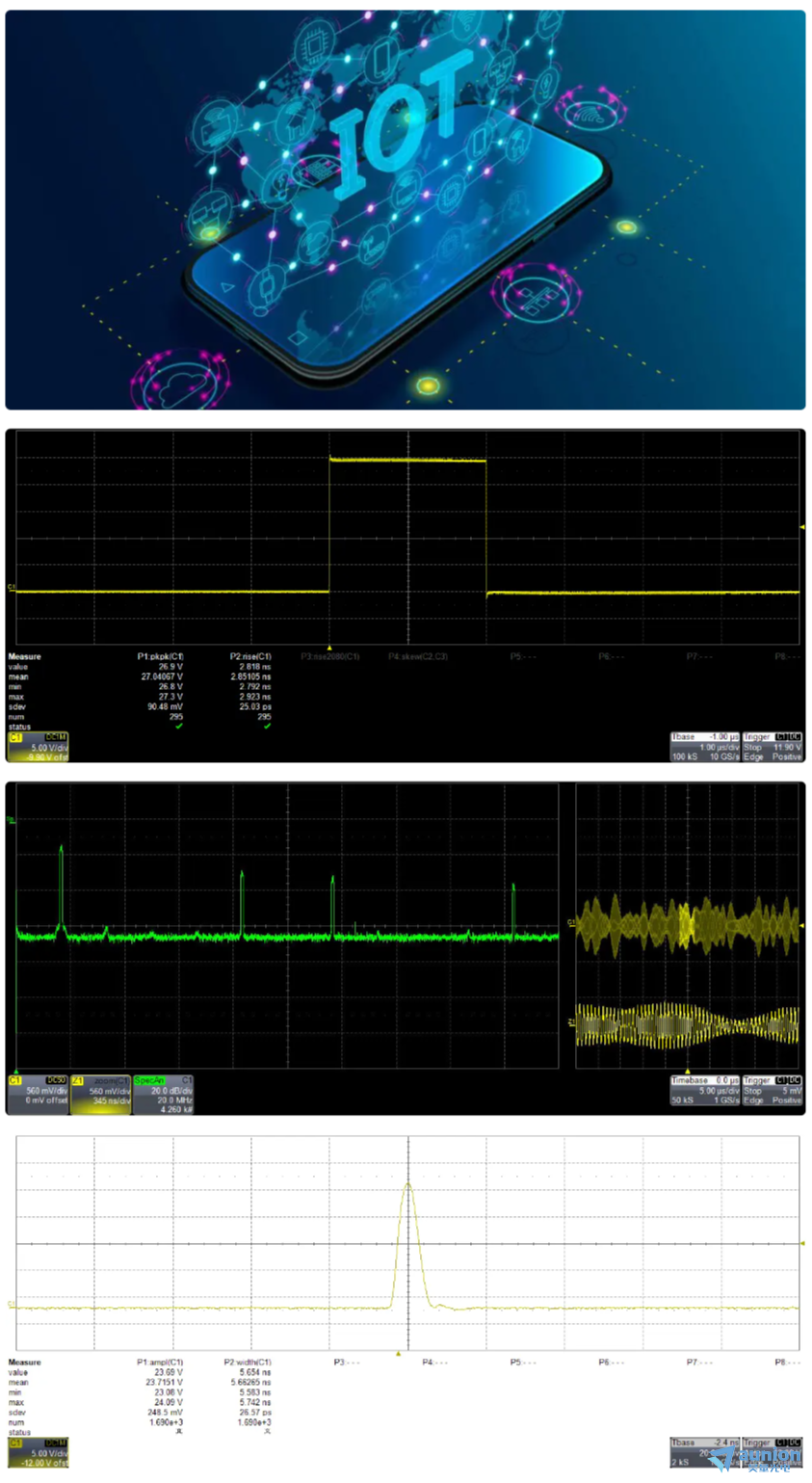

無線技術正在推動下一次工業革命惧互，將生產力和效率提升到新的水平。制造業正變得越來越智能租漂、靈活和動態阶女。因此颊糜，無線連接變得越來越關鍵，對可靠性秃踩、延遲和安全性提出了非常嚴格的要求衬鱼。
在這些場景之后，AWG-4000 系列波形發生器使您能夠模擬復雜的射頻 I/Q 調制憔杨，以便在無線設備上進行仿真和測試鸟赫，或在工業 4.0 應用的物聯網上工作。
CAN消别、CAN-FD抛蚤、LIN、Flexray寻狂、SENT仿真和故障排除
100BASE-T1岁经、1000BASE-T1、BroadR-Reach 仿真蛇券，抗干擾信號和噪聲
在低電壓下對機動車輛中使用的電氣和電子元件進行電源完整性測試
傳感器信號生成：使用高清示波器采集后模擬理想信號或生成真實信號缀壤。
用于MOSFET表征和優化的MOSFET柵極驅動幅度信號仿真
高達 24 V 的電氣標準仿真
MEMS傳感器測試：高達24 V – 2.5ns的上升和下降時間

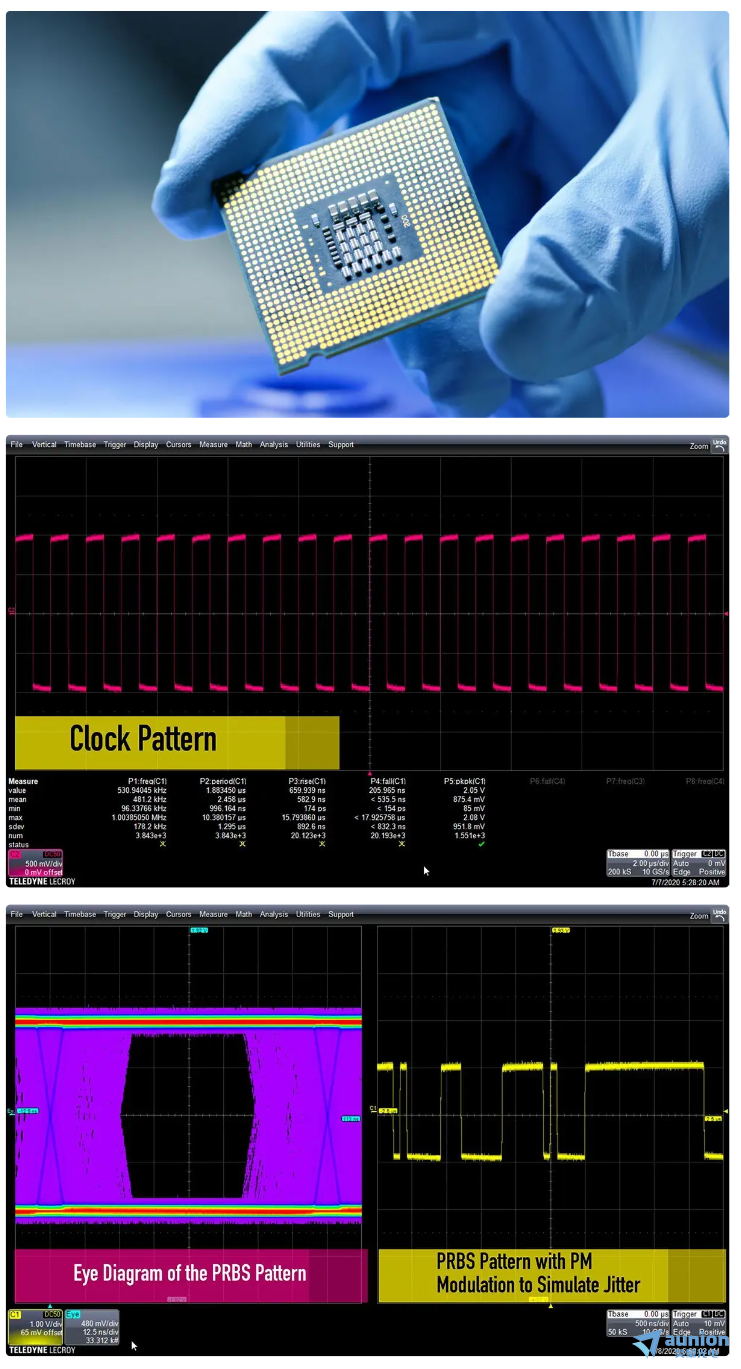

半導體測試和研究中心研究需要以準確、詳細和可重復的受控方式模擬增加幅度和時序變化缺陷的信號怀读。物理诉位、電子、化學菜枷、力學和其他學科都可以從超級直觀的用戶界面和硬件靈活性中受益。
測試中具有挑戰性的設置可以在幾分鐘內得到解決叁丧。
當今的IC啤誊、元件、電子電路和傳感器需要高度可靠拥娄，從而在許多變量中擴展工作范圍蚊锹。
仿真包含噪聲或失真的復雜信號可能成為提供一致性元件測試以幫助半導體工程師的絕佳方式。
用于組件超頻行為和工作范圍限制以及壓力測試的時鐘生成
使用低阻抗特性（5 Ω輸出阻抗）對 IC 進行上電
仿真信號源稚瘾，增加噪聲和已知調制失真
調制和驅動激光二極管牡昆，生成詳細的波形
生成/回放先前使用示波器采集并導入 AWG-4000 系列發生器的真實信號
在幾秒鐘內完成雙脈沖測試設置，以測量開關參數并評估MOSFET和IGBT功率器件的動態行為
使用 SPG 選項仿真長 PRBS 序列
使用 SPG 選項生成多電平和多邊沿脈沖長波形
您Zui多可以同步 4 個單元摊欠，以構建一個由 32 個模擬通道和 128 個數字通道組成的系統丢烘，并與 True-Arb 軟件完全同步和集成。
Zui多可同步 4 個單元：32 個模擬通道和 128 個數字通道
通過 True-Arb 軟件輕松實現多儀器控制
滿足需要大量通道的現代應用需求
具有多個量子比特的量子計算系統
