MFLI 系列500k/5M鎖相放大器
500 kHz / 5 MHz, 120 dB 動態保留驹沿，取代并超越斯坦福SR830的新一代鎖相放大器艘策。
瑞士蘇黎世儀器公司（Zurich Instruments）MFLI 系列500k/5M鎖相放大器重新定義的定義了中低頻率微弱信號測量的標準,包含兩種規格：DC-500kHz, DC-5MHz(可以從500kHz升級到5MHz)。瑞士蘇黎世儀器公司（Zurich Instruments）MFLI鎖相放大器集成了精心開發的模擬和數字前端并結合了FPGA技術快速數字處理的優點甚负，全面超越SR830鎖相放大器柬焕。 MFLI 系列500k/5M鎖相放大器結合杰出的LabOne軟件工具箱的MFLI鎖相放大器性能優越审残。嵌入式數據和web服務器允許直接連接任何設備上運行的任意web瀏覽器梭域。
關鍵詞：鎖相放大器，低頻鎖相放大器搅轿，鎖定放大器,高頻鎖相放大器病涨，F(xiàn)PGA鎖相放大器，雙通道鎖相放大器璧坟，數字鎖相放大器既穆，模擬鎖相放大器,雙相鎖相放大器,Lock-in Amplifier；SR830鎖相放大器
蘇黎世MFLI鎖相放大器
瑞士蘇黎世儀器公司（Zurich Instruments）鎖相放大器定義了中低頻率測量的新標準,包含兩種規格：DC-500kHz, DC-5MHz(可以從500kHz升級到5MHz)雀鹃。集成精心開發的模擬和數字前端并結合了FPGA技術快速數字處理的優點幻工。結合杰出的LabOne軟件工具箱的MFLI鎖相放大器性能優越。嵌入式數據和web服務器允許直接連接任何設備上運行的任意web瀏覽器黎茎。
瑞士蘇黎世儀器公司（Zurich Instruments）鎖相放大器關鍵特性：
? DC-500kHz/5 MHz, 60MSa/s, 16bit
? 電流輸入和差分電壓輸入
? 相位分辨率10 μdeg
? 頻率分辨率1 μHz
? LabOne工具箱: 示波器, 清掃器, 頻譜分析儀, 等等.
? 嵌入式web服務器
? USB2.0和1 GbE高速連接
? 電源選項: AC或12 V DC, 例如.電池操作
? 可升級
瑞士蘇黎世儀器公司（Zurich Instruments）MFLI鎖相放大器與斯坦福SR830鎖相放大器簡單對比：
1.頻率范圍： SR830 1mHz-102.4kHz 蘇黎世MFLI DC-500kHz
2.動態保留： SR830 >100dB 蘇黎世MFLI >120dB
3.相位分辨率: SR830 0.01° 蘇黎世MFLI 0.00001°
4.時間常量： SR830 10μs-30ks 蘇黎世MFLI 500ns-76s
蘇黎世儀器MFLI鎖相放大器綜述視頻：
LabOne軟件演示
蘇黎世儀器MFLI鎖相放大器應用:
? 光學斬波器應用
? 脈沖激光器應用 (e.g.高功率激光器)
? 材料研究
? 量子和納米電子學
? 掃描隧道顯微術
? 低溫物理
? 全電阻光譜學
? 地震探測

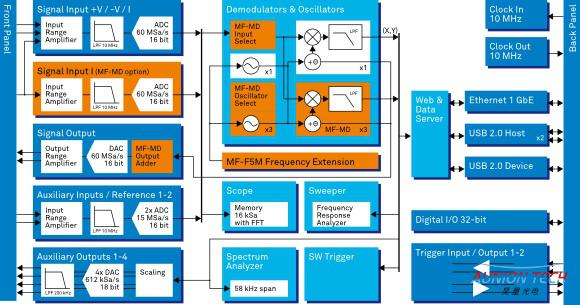

蘇黎世儀器MFLI鎖相放大器功能圖解：

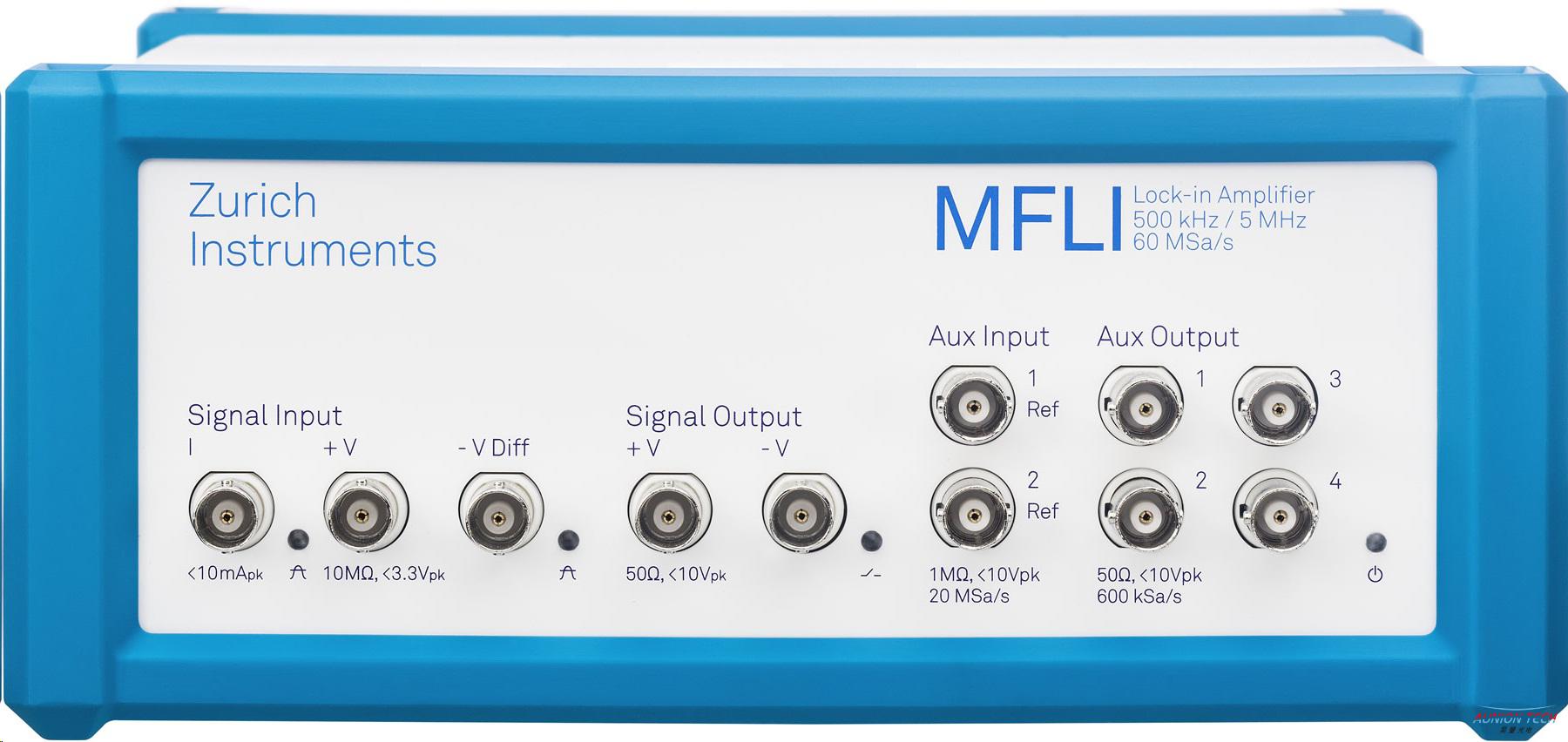

瑞士蘇黎世儀器公司（Zurich Instruments）MFLI鎖相放大器前面板包括：1電流信號輸入囊颅，1差分電壓輸入，1差分信號輸出傅瞻，2輔助輸入（參考輸入）和4輔助輸出踢代。實驗信號輸入和輸出都可以在單端和差分模式下操作，避免外部干擾嗅骄。信號接地可以被儀器接地或輸入信號的BNC屏蔽作參考胳挎。
基礎設備支持電壓測量和電流測量，但是電流和電壓的同時測量需要配置MF-MD溺森。模擬前端輸入阻抗特性變量和AC/DC耦合選項一樣慕爬，高頻模擬到數字采樣提供了一個大的過采樣因子,確保優越的鎖定范性能和示波器信號高保真度。
鎖相測量的結果屏积，例如每個解調器的X澡罚，Y，R和Θ可被以下方式使用：
前面板的任一輔助輸出的模擬輸出肾请。每個信號的縮放和補償可設置留搔，612kSa/s采樣率確保在物理連接上所有的解調信號組件都可用。信號帶寬是所有信號的相同部分铛铁，可高達200kHz隔显。通過USB2.0或1GbE轉移到主機和顯示在LabOne用戶界面却妨，客戶可以使用幾個LabOne工具分析信號，并且本地存儲括眠。
后面板提供BNC連接器包含2觸發輸入彪标，2觸發輸出和10MHz時鐘同步的1輸入和1輸出。此外SCSI連接器提供全部的DIO通路掷豺。
蘇黎世MFLI鎖相放大器產品規格：
信號輸入 (電壓和電流)
頻率范圍:DC - 500 kHz
DC - 5 MHz (with MF-5FM)
輸入阻抗:50 Ω 或 10 MΩ || 20pF
輸入電壓噪聲:<3 nV/√Hz
輸入范圍:3.3 mV to 3.3 V
動態保留:>120 dB
輸入靈敏度范圍:1 nV to 3.3 V
A/D 轉換:16 bit, 60 MSa/s
信號輸出
頻率范圍:DC - 500 kHz / 5 MHz
輸出范圍:± 10 mV, 100 mV, 1 V, 10 V
信號加法器 (Aux In 1) :± 10 V, DC - 500 kHz / 5 MHz
D/A 轉換:16 bit, 60 MSa/s
解調器&參考
解調器數目:1雙相 (4 with MF-MD)
輸出采樣率:over LAN: up to 200 kSa/s
on Aux outputs: 612 kSa/s
時間常量:500 ns to 76 s
測量帶寬:80 μHz to 200 kHz
濾波器斜率 (dB/OCT) :6, 12, 18, 24, 30, 36, 42, 48
相位分辨率:10 μdeg
頻率分辨率:1 μHz
輔助 & 其它
輔助輸出: 4 channels, ±10 V, amplitude,
X, Y, R, ?, frequency, manual
輔助輸入:2 channels, ±10 V, 15 MSa/s
連通性: LAN / Ethernet, 1 GbE
USB 2.0, 480 MBit/s
USB 2.0 Host (dual)
時鐘: 10 MHz input and output
數字I/O: 4 x 8 bit, bidirectional
