在傳統的TDTR中羹应，泵浦光束和探測光束是兩個同步脈沖序列揽碘，并且測量數據作為延遲時間的函數被記錄在時域中。這種方法被稱為同
步采樣园匹，數據采集的速度通常受到延遲階段的行進速度以及系統在每個新的延遲時間內達到平衡狀態所需時間的限制(通常需要1 s來采
集一個數據點)雳刺。異步光學采樣(ASOPS)可以實現更快的數據采集，它使用兩種不同的鎖模激光器裸违，脈沖重復率略有不同掖桦。這自動提供
了兩個脈沖之間的時變延遲。
圖1(a)說明了ASOPS中信號檢測的原理供汛。頂部所示的曲線表示響應泵輸入的樣品表面溫度枪汪，其重復率為fpump涌穆，周期為1/fpump。由
點表示的每個連續探測脈沖相對于泵脈沖延遲時間δt =δf/(fpump-fprobe)雀久，其中δf = fpump–fprobe宿稀，也稱為拍頻。在信號的一個
完整周期內采樣的總點數為N = f probe/δf赖捌。更重要的是原叮，這個采樣過程在t = 1/δf的周期內自動重復。因此巡蘸，ASOPS技術是電子示
波器的光學模擬奋隶。例如，給定fpump= 80 MHz和頻率偏移δf = 1 KHz悦荒，ASOPS將實現δt = 0.16 ps的延遲時間增量唯欣，完成一次全周
期掃描的測量時間僅為1 ms，這意味著ASOPS儀器可以在1 s內獲得1000次采集搬味。這種快速數據采集允許ASOPS對多次重復測量進行
平均境氢，將檢測噪聲顯著降低到非常低的水平。請注意碰纬，ASOPS最終實現的時間分辨率不僅取決于延遲時間增量萍聊，還取決于脈沖持續時
間和檢測帶寬。然而悦析，1 ps的時間分辨率對于TDTR實驗來說已經足夠了寿桨，而據報道，對于ASOPS技術來說强戴，時間分辨率小到50 fs亭螟。

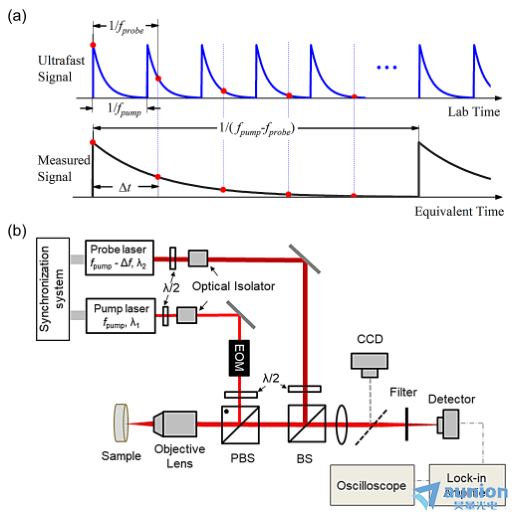

圖1. (a)ASOPS中的信號檢測機制一個基于ASOPS的TDTR系統示意圖
與傳統的基于機械延遲的泵-探針系統相比，ASOPS顯然具有許多優勢:(1) ASOPS能夠?qū)崿F(xiàn)更快的數據采集骑歹。因此预烙，通過對短時間內采
集的大量數據求平均值，可以顯著降低噪聲水平道媚。(2) ASOPS消除了由于光束指向不穩定和光斑尺寸變化引起的機械延遲階段和相關的
系統誤差扁掸。(3) ASOPS可以訪問整個延遲范圍，而在傳統的泵探針計量中最域，延遲時間受到延遲階段長度的限制谴分。誠然，ASOPS的所有
優勢都是以需要兩個超快激光器而不是一個為代價的羡宙。
ASOPS通常不需要對泵浦光束進行幅度調制來進行數據采集狸剃，而傳統的泵浦探測系統通常需要對泵浦光束進行調制來進行鎖定檢測掐隐。
然而狗热，在不調制泵浦光束的情況下钞馁，在典型的ASOPS實驗中獲得的信號僅由激光重復頻率倍數的頻率響應組成(例如，frep匿刮、2frep
等)僧凰。但缺少調制頻率的頻率分量(例如，fmod熟丸、fmod+frep训措、fmod+2frep等)。由于激光重復頻率通常是一個固定值光羞，并且遠大于調
制頻率frep? fmod绩鸣，因此如果沒有調制，ASOPS在熱測量中的功能將受到極大的損害纱兑。為了克服這個問題呀闻，迪爾海爾提出了一種高通
量時域熱反射(HT-TDTR)技術，該技術將ASOPS與泵浦光束的高頻調制相結合潜慎，能夠快速準確地測量熱特性捡多。圖1(b)顯示了基于
ASOPS的TDTR系統的示意圖。在這個系統中铐炫，泵浦光束被EOM調制到頻率ω0 = 2πfmod垒手。光電二極管檢測器探測到的信號可以表示
為
鎖相放大器同相和異相輸出的表達式為
這里，ωs = 2πfpump倒信，δω= 2ωδf科贬，t0表示等效延遲時間。與傳統TDTR方程中的信號相比鳖悠，唯一的區別在于指數項唆迁，用ASOPS-
TDTR中的δωt0代替了傳統TDTR中的ωst’d。因此竞穷，ASOPS-TDTR中鎖定放大器的輸出信號隨周期1/δf而時變唐责。ASOPS-TDTR中檢
測到的信號不像傳統TDTR中的信號那樣是純正弦信號，而是以調制頻率為中心瘾带，在頻域中具有δf的邊帶鼠哥。通常需要δf = 1 Hz的小拍
頻，以便可以為鎖定放大器選擇30 μs的時間常數看政，以避免信號混疊朴恳。然后用示波器記錄作為掃描時間或?qū)嶒?yàn)室時間t的函數的信號。由
于示波器記錄的時間與等效延遲時間t’d相比已經被拉伸了因子fpump/δf[見圖1(a)]允蚣，因此需要校正記錄的時間于颖，以便將記錄的信號
與模型預測進行比較。ASOPS-TDTR和傳統的TDTR應該產生與延遲時間完全相同的信號嚷兔，只是數據采集方式不同森渐。這種ASOPS-
TDTR技術的數據采集速度快了10倍做入，并且沒有與移動延遲階段相關的偽影，已經成功地應用于多項研究同衣，例如鐵硅鍺薄膜合金的高速
熱導率繪圖竟块。盡管如此，純ASOPS系統沒有泵浦調制也被用來測量不同厚度(15-50 nm)的硅鍺超晶格的熱導率耐齐。
ASOPS的另一個重要特性是探測速率可以比泵浦速率慢很多倍浪秘，fpump = nf probe+δf，其中n是整數埠况。這使得能夠以慢得多的采集
速率對超快現象進行采樣耸携。例如，Pradere等人使用這種技術辕翰，使用紅外相機以僅25 Hz的采集速率對30 KHz的熱波進行采樣违帆。
