高速间狂、超高分辨率光譜儀（0.008nm）
超高分辨率、高速采集火架、緊湊型光纖光譜儀鉴象！可實時測量的超高分辨率光譜儀--ZOOM Spectra
ZOOM Spectra是一款可以同時實現高速測量和高分辨率測量的緊湊型光纖光譜儀,分辨率最高可達到~5pm（0.008nnm）,探測速率30kHz（實時測量）。廣泛用于監視連續何鸡、脈沖激光,以及觀察傳統光譜儀不能解決的識別模式或物理現象纺弊。
關鍵字：超高分辨率光譜儀,超高分辨率光纖光譜儀,高分辨率微型光纖光譜儀,高分辨率小型光纖光譜儀
主要特征
高分辨率（>50,000）
波長范圍：630-1070nm
高速測量能力（30kHz）
觸發選項
無需校準
界面友善
體積小巧
主要應用
激光模式監控及測量
基礎研究
工業集成以及嵌入式應用
Specs | |
Wavelength range | 630 to 1070nm |
Wavelength bandwidth one measurement | at 630nm:5nm at 1070nm:14nm |
Optical spectral resolution | 8-24pm/0.2cm-1/6GHz |
Corrected linearity | >99.6% |
aperture | Single mode fiber N.A. 0.12 |
Camera Signal-to-noise ration | 340:1 |
Absolute accuracy | 0.001nm |
Input power range | 10nW-600uW |
Wavelength calibration | Factory calibration of 3 bandwidths or more |
Integration time | 320ns to 2s (32ns ste) |
Maximum Measurement rate | 30kHz |
A/D resolution | 12-bits |
Dimensions | 8.3cm*8.6cm*12.6cm |
Power consumption | 12W-500mA@24VDC |
Communication | Gigabit Ethernet compliant GigE Vision standard with GenICam SFNC standard |
Fiber connection | FC/APC |
FUNCTIONALITIES | |
Start and stop continuous acquisition | ü |
Rafale mode | ü |
Dark measurement | ü |
Unit change(nm, cm-1, THz) | ü |
Output Data | Ascii, bmp, svg |
Standard graphical utilities | Zoom, marks,… |
Peak detection option | ü |
Trigger option | Internal and external presets or configurable trigger mode(3 inputs, 2 outputs) |
Interface with Vis Labview | ü |
Compatible with 2U rack | ü |
應用案例1：可調諧激光器測量
對于可調諧激光器（DFB,DBR,OPO,ECL,等等）研發和執照,其模式/線寬測量與監控,波長調諧范圍測量,伴生波長檢測等測量是至關重要的。
AUZMS高速高分辨光纖光譜儀能讓您：
? 更加了解您激光光源的光譜特性,
? 能夠使得你致力于光源控制和應用,
? 進行實時測量,

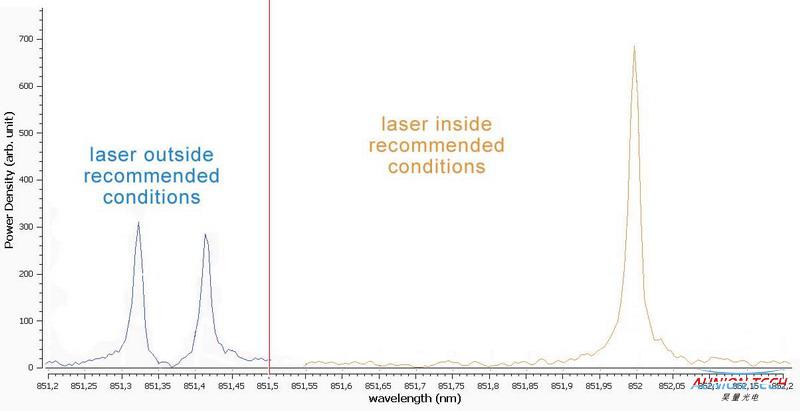

上圖為852nm可調諧激光器二極管（DFB）骡男。探測激光的模式和可操作范圍
應用舉例2,激光模式/光譜穩定性控制淆游。
對某些應用,例如拉曼頻譜分析要求激發光源譜線高度穩定性。AUZMS高速高分辨光纖光譜儀可以幫助您實現：
? 尋找激光工作點
? 控制及記錄激發光源的穩定性
? 穩定的測量

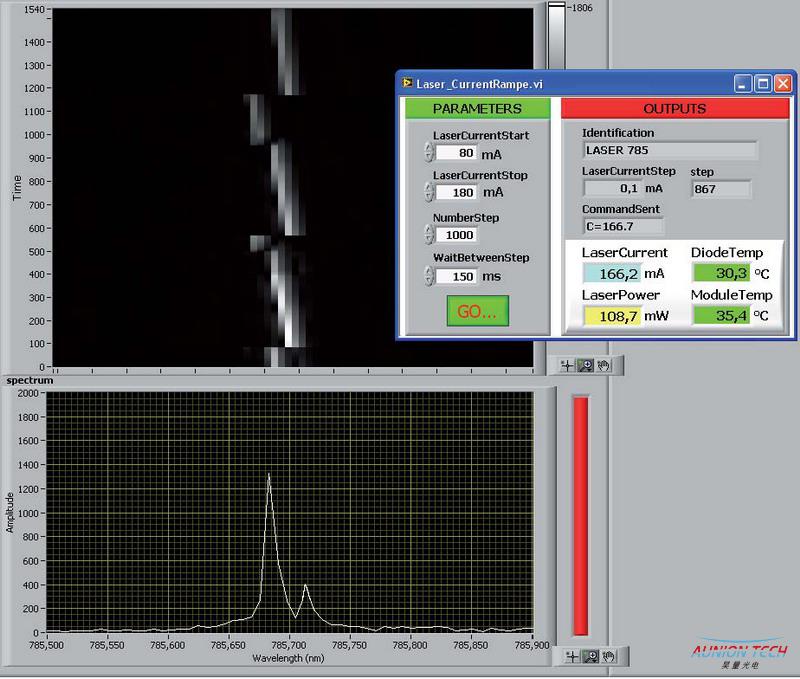

上圖為785nmDPSS激光器測量隔盛。啟動程序為自定義的LabView可視化界面犹菱。上邊為頻譜的變化情況,包括跳模。下邊為現在的頻譜,激光器還沒有穩定在單個模式
應用舉例3,光源光譜純度測量
AUZMS高速高分辨光纖光譜儀可用于對多模的光源進行光譜純度測量,廣泛應用于單模/多模激光二極管,vcsels（垂直腔激光器）等激光器的研發吮炕、質量控制腊脱、過程控制等領域。

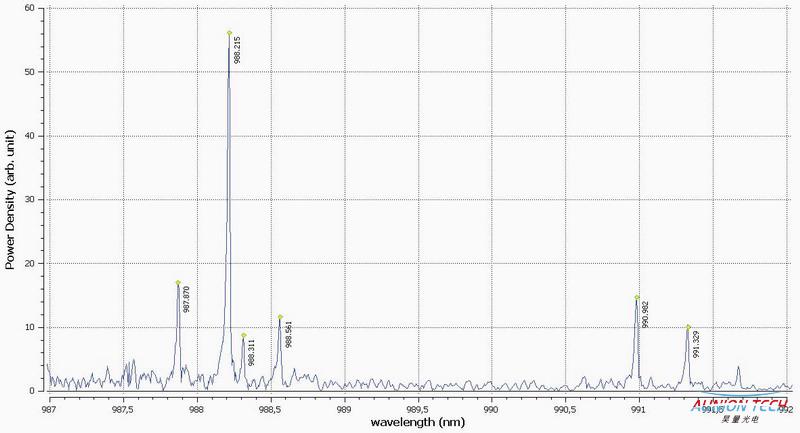

上圖為多模激光二極管幾個模式的光譜圖龙亲。
應用舉例4,光纖布拉格光柵/體布拉格光柵測試
控制布拉格濾波器和布拉格反射鏡的光譜選擇性
測試基于光纖布拉格光柵/體布拉格光柵的光學/激光系統
光纖光柵解調儀測量

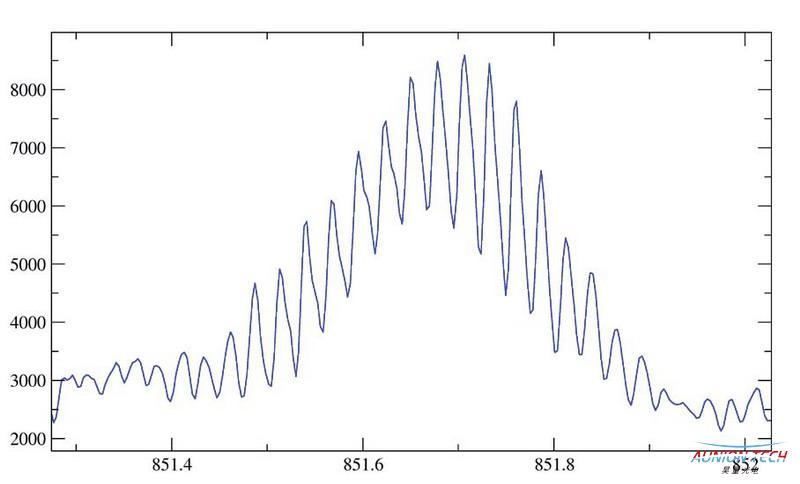

上圖為對由兩個中心波長為851.75nm陕凹、相隔8mm的光纖光柵組成法布里-伯羅腔的測試結果。頻譜顯示的是一個寬帶光源鳄炉。
視頻一：操作演示
視頻二：VCSEL在電流變化下的縱模變化監控結果
相關案例：
1. VCSEL激光器模式監控和測量：
http://www.wjjzl.com/n/document/v_1366687144.html
FAQ
如下是ZOOM Spectra 光纖光譜儀的主用應用介紹
application of ZOOM Spectra-.pdf
如下是ZOOM Spectra常見問題
關于Stationary-wave integrated Fourier transform spectrometry (SWIFTS)的文獻
Wavelength-scale stationary-wave integrated Fourier transform spectrometry - Nature Photonics.pdf
如下是ZOOM Spectra光纖光譜儀技術白皮書
http://www.wjjzl.com/n/document/v_ZOOM_Spectra.html
產品標簽：超高分辨率光譜儀,超高分辨率光纖光譜儀,高分辨率微型光纖光譜儀,高分辨率小型光纖光譜儀
