SID4-UHR 大口徑超高分辨率波前傳感器
【SID4-UHR 簡介】
SID4-UHR超高分辨率波前傳感器可用于光學計量需求。它結合了SID4的易于光路搭建的特點咖祭，并擁有超高分辨率及相位精度掩宜。 SID4-UHR超高分辨率波前傳感器的大口徑傳感器靶面可以實現對整個被測樣品的實時波前測量。SID4-UHR的產品特性使其非常適用于表面面型的檢查（表面粗糙度么翰、高頻率波前像差及表面缺陷檢測等）和光學組件的表征（鏡頭牺汤、物鏡、非球面和自由曲面光學等）浩嫌。SID4-UHR超高分辨率波前傳感器搭載高性能相機檐迟，也可提供無與倫比的激光表征精度补胚。高達540 x 540相位取樣分辨率使SID4-UHR成為研究和工業領域中用于光學和激光計量的高性能工具。
【關于Phasics】
Phasics是一家專注于高分辨率波前傳感技術的法國公司追迟。Phasics公司憑借其在測量方面的專業經驗與獨特的波前測量技術為客戶提供全面的高性能波前傳感器溶其。
一、 SID4-UHR 波前傳感器主要特點
l 超高分辨率 540 x 540
l 超大靶面分析尺寸: 14.9 x 14.9 mm2
l 自消色差
非準直光入射 消色差
二敦间、SID4-UHR 波前傳感器產品應用
應用領域：激光行業| 自適應光學及等離子體檢測| 光學元件及光學系統計量| 微觀材料檢測

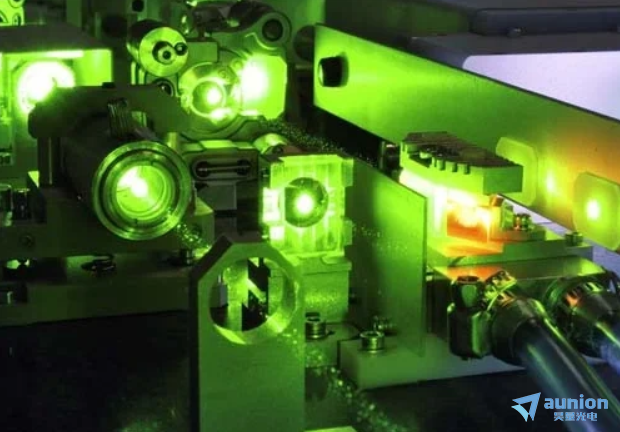

激光行業 等離子體檢測
光學元件及光學系統計量 微觀材料檢測
三瓶逃、SID4-UHR 波前傳感器測量案例

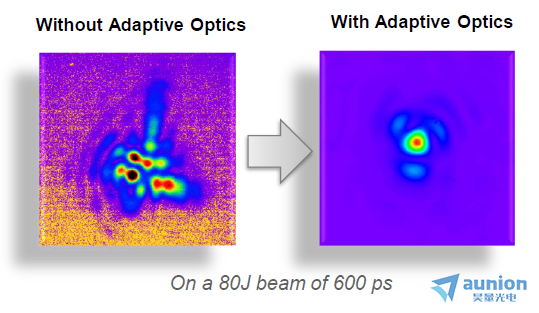

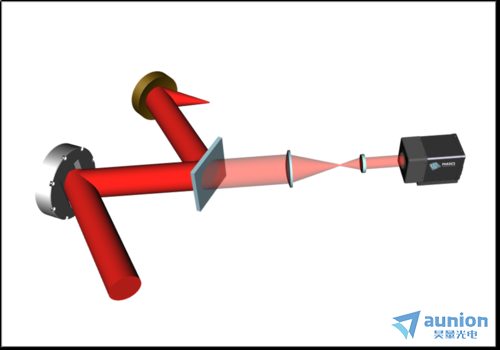

| 自適應光學

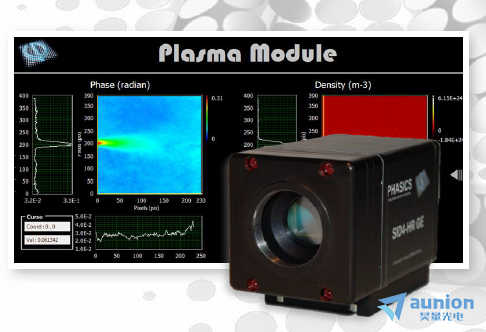

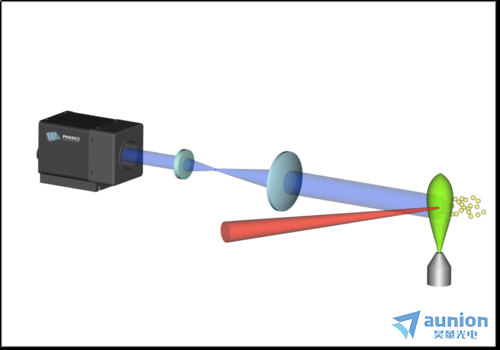

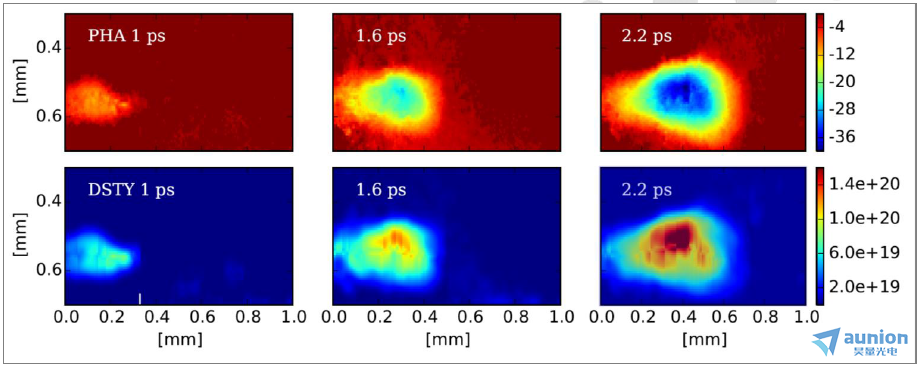

| 等離子體檢測
四、SID4-UHR 波前傳感器主要規格
| 波長范圍 | 400-1100 nm |
| 靶面尺寸 | 14.9 x 14.9 mm2 |
| 空間分辨率 | 27.6 μm |
| 取樣分辨率 | 540 x 540 |
| 相位分辨率 | 2 nm RMS |
| 采集速率 | 8 fps |
| 實時處理速度 | 1 fps (全分辨率下) |

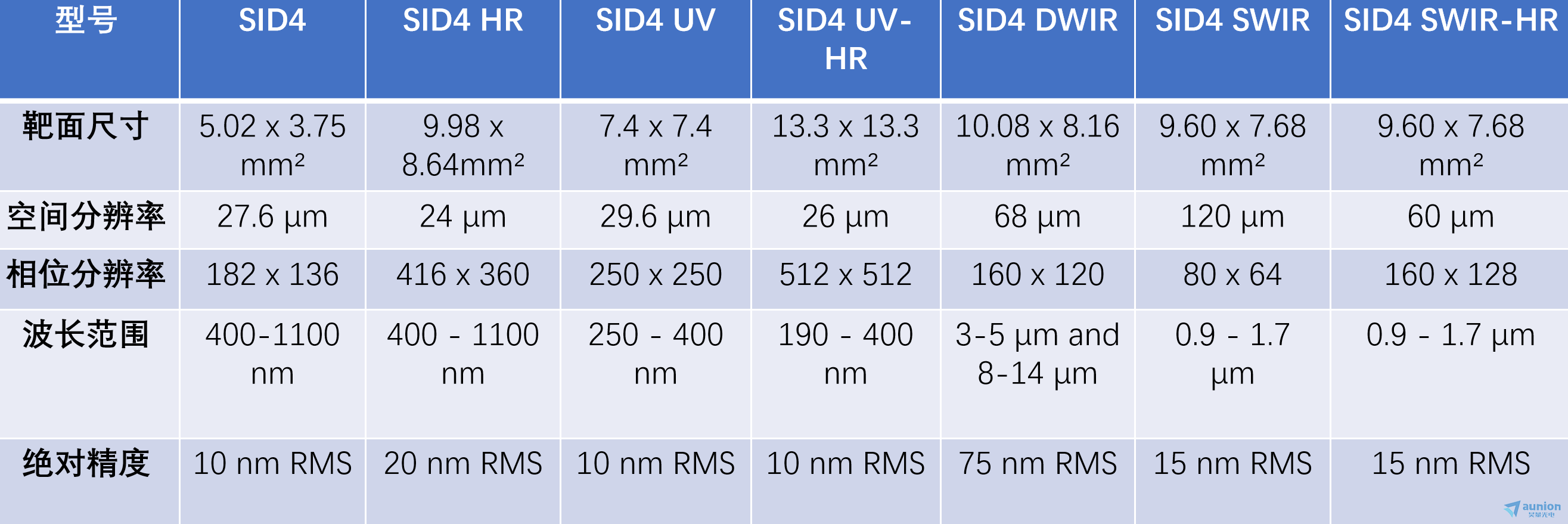

五廓块、更多參數選型
