橫向剪切干涉儀的原理
四波橫向剪切干涉儀
目前主流的波前傳感器有：哈特曼傳感器俱恶，夏克哈特曼傳感器和四波橫向剪切干涉儀。1900年，測量激光相位合是，采用哈特曼傳感器了罪，即在相機前加一個遮罩，遮罩上的每個小孔聪全，光通過小孔后得到光束的方向泊藕。1970年，夏克哈特曼傳感器將小孔替換成微透鏡聚焦难礼，提高了光的利用效率娃圆。2000年，四波橫向剪切干涉儀倍發明出來蛾茉，它采用一個相位光柵讼呢，產生四個衍射光束，他們之間相互干涉產生條紋后谦炬，從干涉途中提取相位圖悦屏。
相位光柵

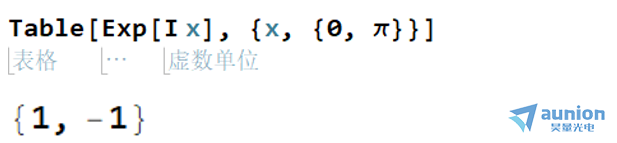

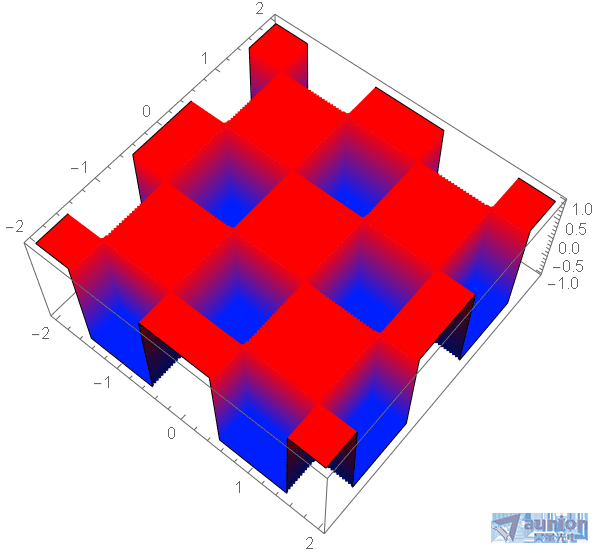

一個棋盤型的光柵，光柵的相位分別是0和π键思，

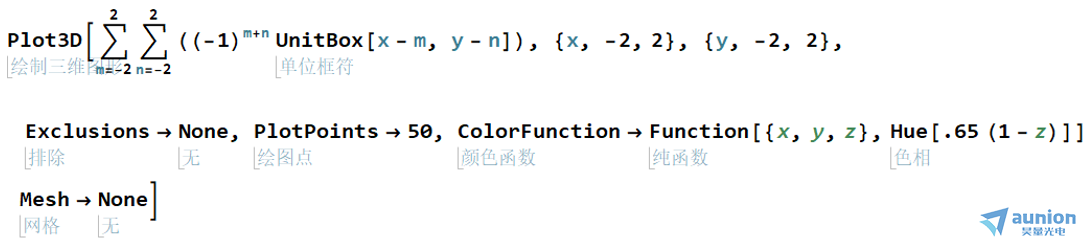

那么這個相位光柵可以簡寫成
或者記作

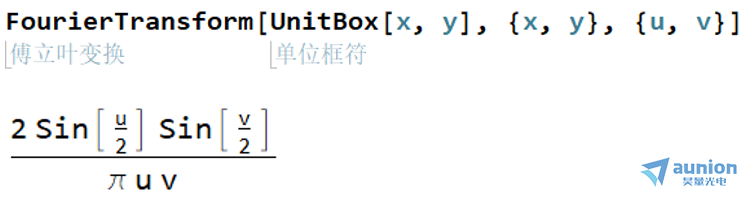

的卷積础爬，依據傅里葉變換和卷積的性質，只要分別求得兩項的傅里葉變換式吼鳞，然后相乘
這一項仍舊是單縫衍射的因子

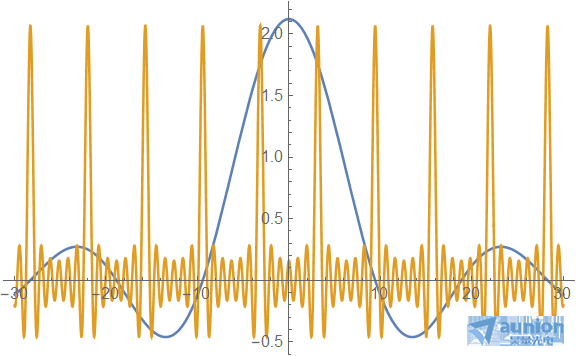

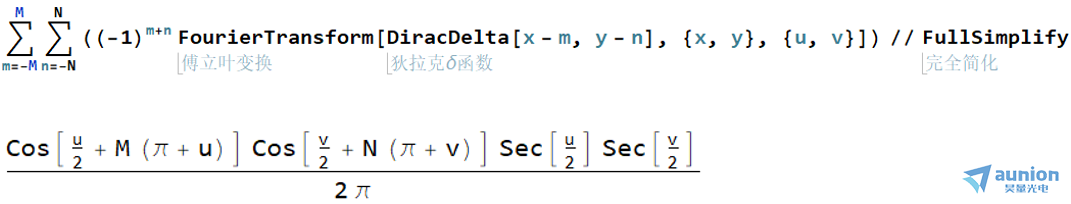

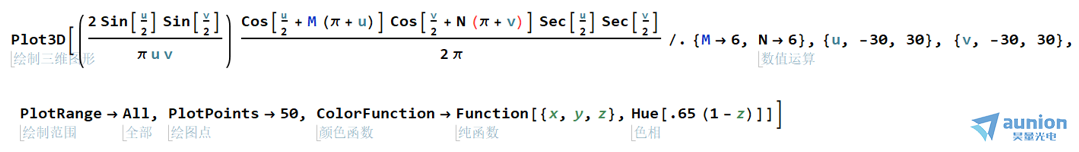

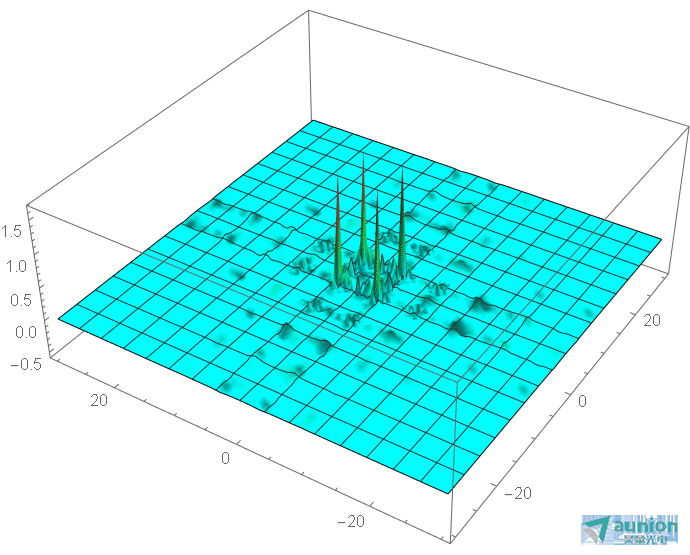

這項是多峰干涉后的結果看蚜，周期仍舊是u/2=(m+1/2) π以及v/2=(n+1/2)π并且兩項形成后得到如下結果，從下面圖中可以看出赔桌，主要是存在一級光供炎，旁邊還存在一些光束
通過上圖可以看到，其中仍舊含有一些G級次的光束纬乍，可以通過改變單個孔徑的面積來抑制多余的G級次光束。從下圖可以看出裸卫，當單個孔徑是周期的2/3時仿贬，能夠抑制所有偶次的衍射光
橫向剪切干涉
通過在相位光柵上同時添加一個強度調制，只剩下比較強的四個衍射光束墓贿，經過一段距離后茧泪，光束之間橫向發生位移干涉。
某個方向的光束聋袋，相位表示為
队伟，如果帶初始相位φ，初始光強為A幽勒，則整個光束表達式為A Exp[I(
+φ)]嗜侮。當四個光速傳播一段距離后，相互干涉得到
，依據強度傳播公式(TIE--Transport of Intensity Equation)锈颗，進一步計算傳播一段距離后的光斑分布顷霹。
參考《基于衍射光學元件的多波前橫向剪切干涉方法研究_崔博川》中的光強分布

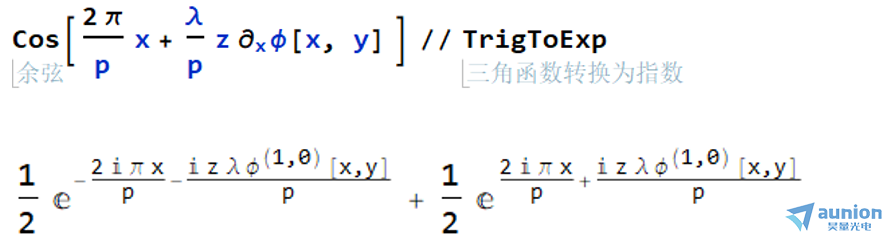

得到光強后還需要對光強進行傅里葉變換，上述公式共四項三角函數和一項常數項击吱。D1項常熟對應于原始光強淋淀，在傅里葉平面在中心附近，因?yàn)槭堑皖l的成分比較多覆醇，所以大多是中心區域一個亮點朵纷。第二項Cos函數，換算e指數型永脓，
其中Exp[
]在傅里葉的作用是平移一段距離袍辞，因此第二項的作用在傅里葉平面對FouierTransform[
]在x的兩個方向，平移相同距離憨奸。平移后用一個方框截取FouierTransform[
]這一段范圍革屠，再做一次傅里葉逆變換，得到相位對于
x求偏導排宰，也就是x方向的斜率似芝。其他幾個Cos函數也有相同作用，重要的是y方向的Cos函數板甘，得到y(tǒng)方向的斜率党瓮。

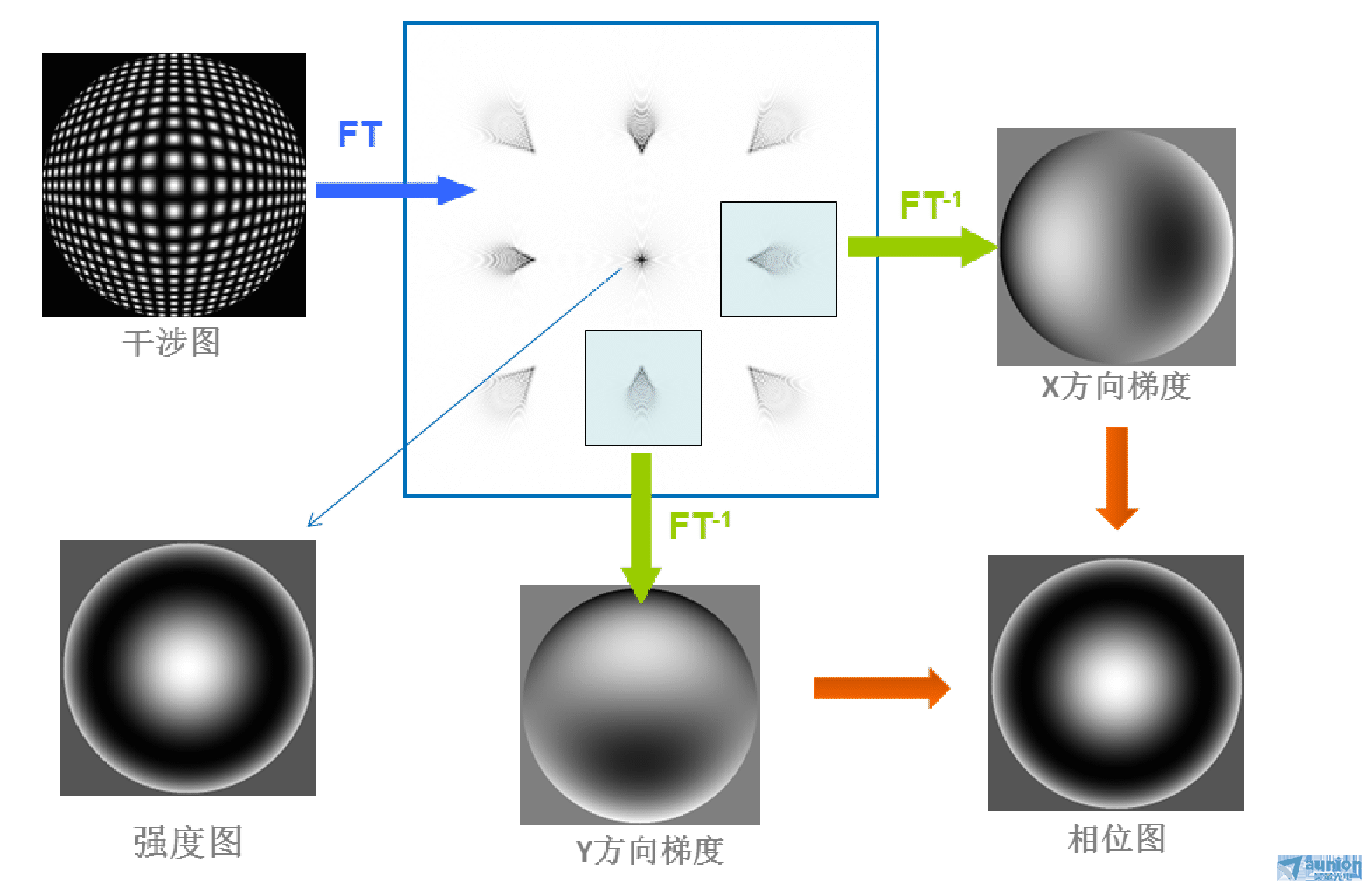

主要過程下圖比較詳細的介紹了整個過程。得到X和Y反向斜率后盐类，可以通過不同方法恢復相位寞奸。
