微型化三光子顯微鏡SUPERNOVA-3000
微型化三光子顯微鏡SUPERNOVA-3000搭配新穎的光學構型設計的微型化三光子探頭,有效增加散射熒光的收集效率,突破微型化三光子顯微鏡成像深度的極限,并且掃描速度快,成像效果清晰持舆。SUPERNOVA-3000的出現,使得神經科學的研究人員將可以在保留完整的大腦皮層結構投影的前提下,對例如涉及海馬或紋狀體結構等,大腦皮層及皮層下方腦區之間的神經網絡進行深入研究。
光學構型

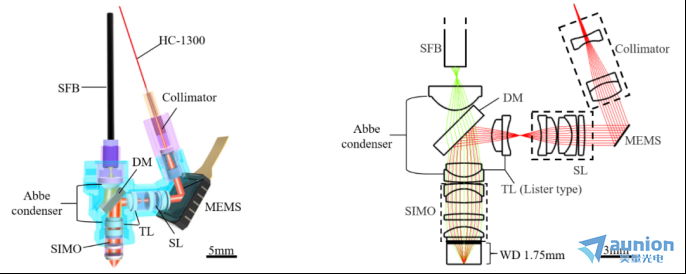

由于熒光信號從深層組織到達腦表面時已經處于隨機散射的狀態逸寓，使得顯微物鏡熒光收集效率降低居兆，從而極大限制了成像深度。針對這一問題竹伸，經典阿貝聚光鏡結構被引入構型設計中：微型阿貝聚光鏡與簡化的無限遠物鏡密接可以提高散射光的通透效率泥栖；阿貝聚光鏡與激發光路中的微型管鏡部分復用，可以進一步簡化結構，降低損耗吧享∥焊睿總體上，新微型化顯微鏡的散射熒光收集效率實現了成倍的提升钢颂。
微型化三光子顯微鏡SUPERNOVA-3000特點
Go deeper：更深
-長波長飛秒激光光脈沖钞它，鈣成像深度達到1.2 mm
-穿透整個小鼠大腦皮層甸陌，突破胼胝體，進行海馬成像
More freedom：自由運動下的卓越成像性能

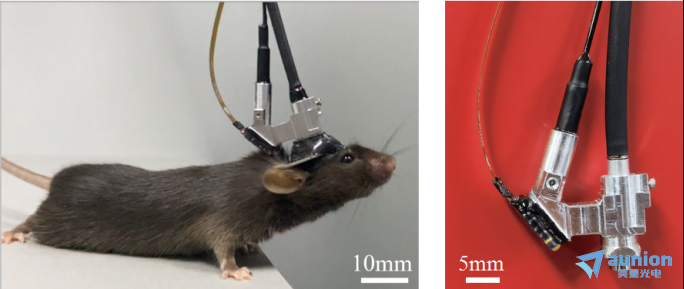

-2.2g 超輕微型化探頭盐股，小動物輕松佩戴
-利用ETL實現三維成像
-獨有光學設計钱豁，集成柔性避光光纖、空芯光子晶體光纖疯汁、MEMS等尖端技術
Less damage：非侵入式手術，輕松上手
-深腦成像只需顱窗手術谤碳，避免植入式GRIN Lens損傷腦組織
-激發光波長更長，更低光毒性
-散射熒光增強收集構型溢豆，實現深腦低功率成像
微型化三光子顯微鏡SUPERNOVA-3000基本參數
微型化探頭-重量 | 2.2g |
微型化探頭-NA | 0.55（激發） 0.65（收集） |
微型化探頭-浸沒液體 | 水/硅油 |
微型化探頭-成像視野 | 400×400μm2 |
微型化探頭-工作距離 | 1.75 mm |
微型化探頭-直徑 | 3.4 mm |
熒光檢測模塊 | 高靈敏 GaAsP PMT 蜒简；采集波長范圍：300~720nm ；綠色熒光通道：520+/-25nm（GCaMP6 / GFP） 漩仙；紅色熒光通道：625+/-25nm（RCaMP/tdTomato/mCherry） |
控制器采樣率 | ≥ 120 MS/s搓茬； 模擬輸入分辨率≥ 14 bit ；模擬信號帶寬≥ 60 MHz |
光纖耦合模塊 | 內置 AOM队他，響應時間 ＜ 250 ns卷仑； 帶激光快門保護 |
成像模式切換模塊 | XYZ 載物臺麸折，雙向重復精度：1μm锡凝； 用于尋找成像視野和定位成像區域 |
熒光檢測模塊 | 激發波長490~550nm ；ccd 相機垢啼，分辨率 1920X1200 像素窜锯，全視野成像速度 40 Hz |
軟件 | SUPERGIN: 系統控制采集軟件 ；SUPERANALY: 數據處理與分析軟件 |
系統安裝體積 | 595×400×668 mm3 |
微型化三維變焦模塊 | 150μm |
飛秒激光器（可選） | 1300nm飛秒激光器衬浑、1700nm飛秒激光器 ；可適配各品牌飛秒激光器 |
成像工作站（可選） | 成像工作站 放刨；推薦配置：OS-Win10工秩、RAM-32G、HDD-512 SSD 和 2T HDD |
動物行為學裝置（可選） | 動物行為學裝置可適用于大多數小鼠行為學 |
實驗防震臺（可選） | 推薦尺寸：1200×2000×750 mm3 |
安裝條件 | 溫度20~30℃助币，濕度<60% |
應用實例
對自由行為小鼠的大腦全皮層和海馬神經元功能成像
顯微鏡激發光路可以穿透整個小鼠大腦皮層和胼胝體浪听，實現對小鼠海馬CA1亞區的直接觀測。

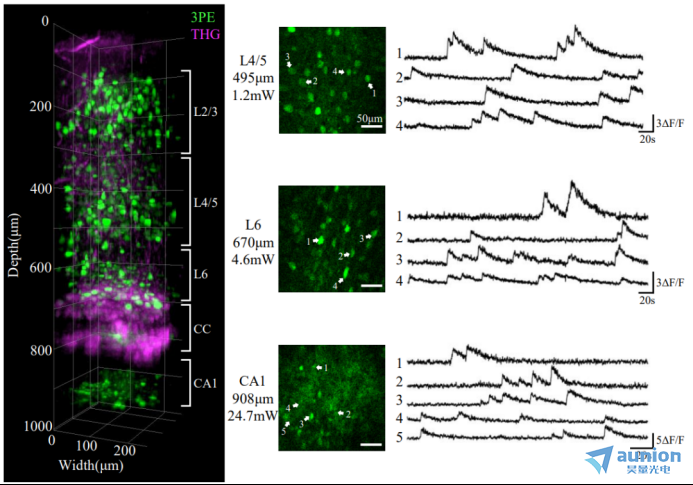

上圖：微型三光子顯微成像記錄小鼠大腦皮層L1-L6和海馬CA1的結構和功能動態眉菱。CC：胼胝體迹栓。綠色代表GCaMP6s標記的神經元熒光鈣信號，洋紅色代表硬腦膜俭缓、微血管和腦白質界面的三次諧波信號克伊。
視頻1：這是使用微型化三光子顯微鏡拍攝的小鼠大腦從大腦皮層到胼胝體再到海馬CA1亞區的三維重建华坦。綠色代表GCaMP6s標記的神經元熒光信號愿吹，洋紅色代表硬腦膜、微血管和腦白質界面的三次諧波信號惜姐。左上角顯示成像深度犁跪，可以看到歹袁，激光進入大腦，以硬腦膜作為0點条舔，向下移動z軸位移臺枫耳，依次看到了皮層L1至L6分層的神經元胞體和微血管，之后看到了胼胝體致密的纖維結構孟抗。在穿過胼胝體后嘉涌，繼續向下，終于看到了位于海馬CA1亞區的神經元胞體夸浅。
視頻2：左下是小鼠佩戴著微型化三光子探頭仑最，在鼠籠(長29厘米× 17.5厘米寬× 15厘米高)中自由探索。左上是與此同時小鼠佩戴的微型化三光子探頭正在對深度為978μm的海馬CA1亞區神經元熒光鈣信號進行成像（幀率8.35Hz帆喇，物鏡后的光功率為35.9mW）警医。右側展示了視頻左上中10個神經元的鈣活動軌跡，尖峰代表鈣信號發放坯钦。鈣活動軌跡上移動的藍線與小鼠自由行為視頻同步。

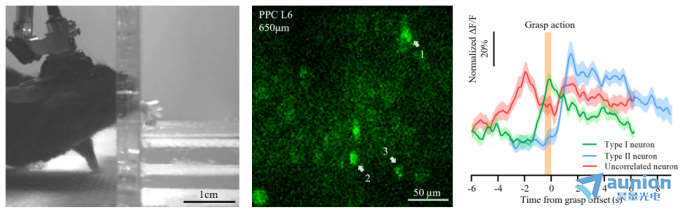

上圖：小鼠頂葉皮層第六層神經元在抓取糖豆任務中的不同反應類型
視頻3：視頻左側是佩戴著微型化三光子顯微鏡的小鼠在0.5厘米狹縫中用手抓取糖豆吃婉刀。中間是此時微型化三光子顯微鏡探頭拍攝的PPC腦區皮層第6層神經元（位于650微米深度）熒光鈣信號（GCaMP6s標記的神經元，幀率15.93 Hz）突颊。右側是選取中間圖中5個神經元的鈣活動軌跡鲁豪，其中每條綠線表示一次小鼠的抓取動作潘悼。移動的藍色線與左圖的小鼠行為視頻以及中間圖中的神經元活動同步。該視頻以正常(×1)爬橡、慢速(×0.5)和快速(×10)的速度播放治唤，以便于查看抓取行為。
