真空束線穩定系統
多轉角真空束線自動對準與激光穩定的成套解決方案
在加速器物理中钞钙，通常大型高功率飛秒激光系統要服務于多個實驗鳄橘，而由于建筑布局的約束，激光束的傳輸距離都很長芒炼。為了避免空氣波動預防影響光束指向和輪廓瘫怜，傳輸過程要被放置在長程真空管中。上海昊量光電針對不同的真空導光管布局提供完整的光束對準導出與穩定解決方案本刽。
關鍵詞：準分子激光器鲸湃，極紫外激光器，光路自動對準子寓，真空導光管暗挑，真空紫外束線穩定，真空紫外束線穩定
1.簡單的長直真空導光管

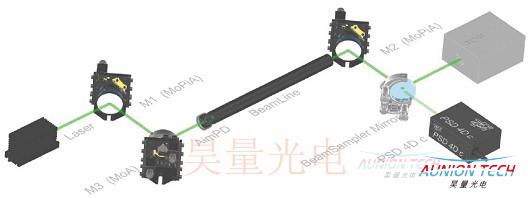

導光管前的光路中兩個快速反射鏡M1斜友，M3炸裆，真空管入口安裝了一個AimPD探測器（由多個PD布置于管口邊緣組成）。M1鲜屏，M3掃描光束位置烹看，AimPD探測光束位置zui終光束入射真空管中心。下一步洛史，為了找到平行于真空管的方向惯殊，特別是貫穿真空管中心線的特定角度，我們要在這個中心點位置掃描光束角度也殖。為了得到反饋信號靠胜，我們在真空管后放置一個PSD4D探測器。
通過這種方式，M1浪漠，M3在幾分鐘之內就可以完成理想的光束導出結果陕习。上圖顯示真空管后放置了第三個快反鏡，用以穩定光束址愿。由于導光距離很長该镣，我們使用第三個快速反射鏡M2。由PSD4D探測光束指向和位置响谓， M1與M2反饋控制光束穩定损合，光束漂移可以輕松抑制到1um以下。
2.復雜的多轉角真空導光管：
為了保證光束導出復雜的多轉角真空導光管娘纷，需要調整每一個反射鏡嫁审，使光束打到下一個45°轉角反射鏡的中心。右上圖所示為特殊的附有反饋探測器的電動反射鏡赖晶，用于自動掃描控制激光束打到反射鏡中心位置律适。模塊化的控制電路控制每個轉角上的電動反射鏡快速掃描調整，數分鐘之內就可以完成整改光束導出任務遏插。光束導出后捂贿，通過配置的快速反射鏡與PSD4D探測器，快速閉環反饋控制胳嘲，自動補償光束漂移厂僧，穩定光束指向，并保持長期穩定了牛。
產品特點：
重頻范圍0.1Hz-200MHz/CW
探測波長 180nm-10um（按需定制）
zui高反饋精度<100nrad
模塊化系統颜屠，多光束控制
全自動閉環穩定，自學習優化
另外鹰祸，這套激光光束穩定系統甫窟，對超快激光物理其它實驗研究有用，可以解決以下光束漂移問題福荸，提高實驗研究的精度蕴坪。

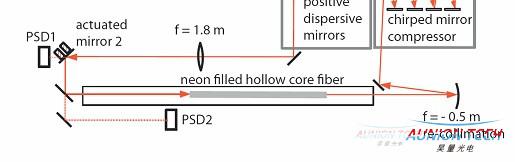

應用舉例：飛秒激光-空芯光纖耦合穩定
