高速像增強型cmos相機
一，像增強器的基本機構
為了使微弱的或不可見的輻射圖像通過光電成像系統變?yōu)榭梢妶D像畦粮，像增強器本身應具有光譜變換散址、 亮度增強和成像的功能乖阵。 目前的像增強器通常采用如圖1.1所示的結 構， 主要由光電陰極预麸、 微通道板 （Microchannel Plate, MCP）瞪浸、 熒光屏和電子光學系統 組成。

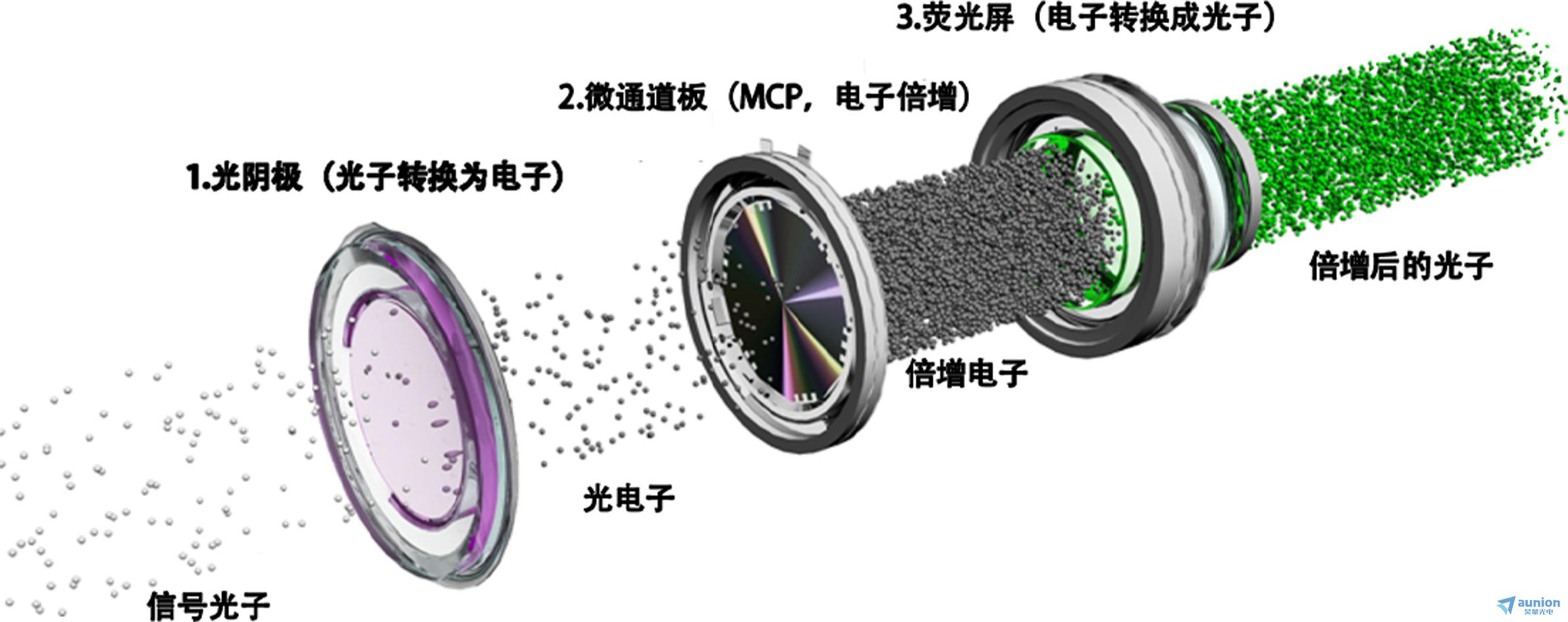

圖1.1 像增強器原理結構圖
二吏祸，高速像增強型CMOS相機產品概述
高速像增強型CMOS相機是具有微光探測能力和納秒級快門曝光的超高速成像相機对蒲。PhoScu-ICMOS將超二代像增強器通過光耦合方式連接到CMOS圖像傳感器上，兼具高增益放大犁罩、高分辨率齐蔽、高靈敏、高動態范圍等特點床估。
PhoScu-ICMOS內部集成高精度計時器含滴，可精準控制像增強器快門開啟時間，門控寬度5ns丐巫，同時輸出兩路延時脈寬可調節的同步 TTL 信號（OUTA 和 OUTB）可用于驅動脈沖激光或 LED谈况。
PhoScu-ICMOS支持定制，可根據您的需求配備不同型號的像增強器和CMOS傳感器递胧，包括響應光譜范圍碑韵、光陰極材料、像素分辨率缎脾、增益祝闻、圖像傳輸接口等。
三遗菠，高速像增強型CMOS相機產品特點
國產化低成本
高幀頻可達 164fps
門寬 5ns
門控頻率可達300k
高分辨超二代像增強器
內部高精度計時器
便攜緊湊型設計
四联喘，高速像增強型CMOS相機基本參數
| Image sensor | 1920 x 1200 pixels |
|---|---|
| unit cell siz | 5.86μm |
| Dynamic range | 72dB |
| Max. frame rate at full resolution | 164fps |
| Readout noise | 6.8eˉ |
| Computer interface | USB3.0 |
| Selectable Region of Interest | 1920 x 1200 @ 128 fps (12 bit) or 164 fps (10 bit) |
| Digitization | 10 or 12 bit |
| Trigger in | TTL |
| Gate in | TTL |
| Min gate width | 5ns |
| Min gate width increments | 500ps |
| Max. repetition frequency | 300k |
| Lens mount | F-mount (standard) |
| Intensifier models | 1MCP，2MCP |
| Input diameter | 18 mm |
| Sensitivity and spectral range（nm） | 175-950 |
| photocathode | S20, S25, GaAs |
| Sensor coupling | Tapered fiber optics |
| Photon gain (max) | 30000（1MCP）辙纬，100000（2MCP） |
| Equivalent Background Input(μlx) | 0.25（typical） |
| spatial resolution of intensifier | 60lp/mm（1MCP） |
| Output A/B pulse width control | √ |
| Output A/B delay control | √ |
| Phosphor | P43 (standard) |

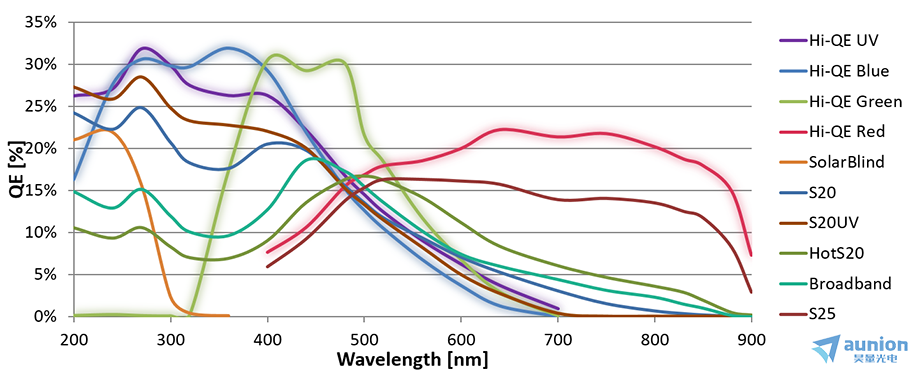

五豁遭，光譜響應效率
六，高速像增強型CMOS相機主要應用
