高速熒光相機（4000幀/秒）
高速熒光相機HiCAM Fluo 是一款專為熒光顯微鏡設計的多功能照相機系統。 它具有130萬像素的圖像傳感器楚殿，可以在高幀率下捕捉詳細的圖像撮慨。 由于集成了光纖耦合的圖像增強器，可在低光照條件下工作脆粥，使其成為高速熒光顯微鏡的理想相機砌溺。 增強器的冷卻功能使得該信號的噪聲顯著降低。
通過門控圖像增強器变隔，可以有效地減少相機的曝光時間规伐。40ns門寬拓寬了相機可使用的光照范圍。還消除了運動模糊并增強時間分辨能力匣缘。
相機的無風扇設計使震動降到蕞低以確保清晰的圖像猖闪。Peltier冷卻可以實現低噪音水平鲜棠。與非制冷增強型相機相比，噪音水平降低了100倍萧朝。

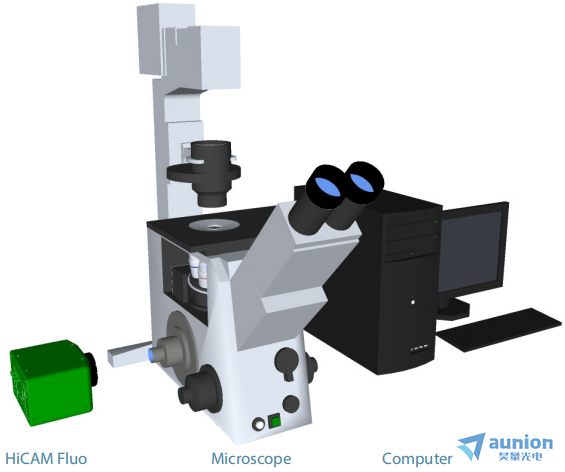

使用CoaXPress界面將圖像流傳輸?shù)接?jì)算機岔留。這個高速接口使記錄時間僅受硬盤空間的限制夏哭。將攝像頭連接到帶有板卡FPGA的幀捕捉器可以實時分析數據流检柬。
高速熒光相機主要特征
· 簡易耦合 - 靈活高效的鏡頭耦合，經C-MOUNT或F-MOUNT可連接幾乎所有品牌顯微鏡竖配。
· 高分辨率圖像增強器 - Gen III圖像增強器何址，紫外、可見光或近紅外區域高分辨率和靈敏度进胯。
· 超短門脈沖寬度 - 降至40 ns（FWHM）用爪，抖動小。
· 高門控重復率 - 高達100 kHz
高速熒光相機應用
· 高速熒光成像
· 生物和化學發光時間分辨成像和激光誘導熒光光譜（LIF）
· 粒子圖像測速（PIV）
· 等離子物理
· 微流控芯片
· 燃燒
高速熒光相機參數
Maxmum分辨率（像素） | 1920 x 1080 | |||
分辨率（像素） | 1920 x 1080 | 1280 x 960 | 640 x 480 | 512 x 384 |
幀率 | 2000 | 2500 | 5100 | 6400 |
Minimum曝光時間 | 40 ns | |||
像素大小 | 10 μm | |||
軟件 | CoaXPress | |||
SDK和LabView驅動程序 | Optional |

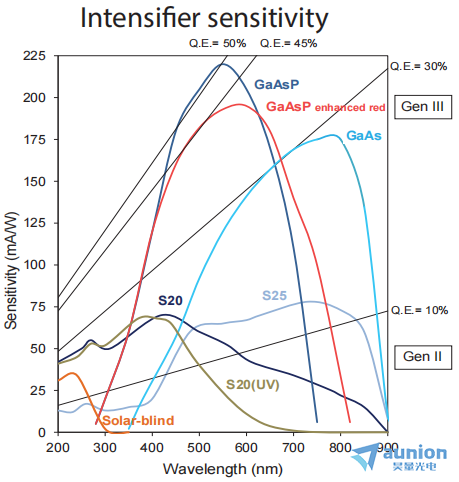

圖像增強器參數
像增強器 | Proximity-focused Gen III GaAsP (filmless) | |
光增益 | 36000 lm/m2 /Lux | |
空間分辨率 | Up to 62.5 lp/mm | |
熒光體 | P46 (P20, P43 on request) | |
輸入窗口 | Borosilicate glass | |
18 mm Gen III intensifier | 25 mm Gen III intensifier | |
有效輸入?yún)^(qū)域 | 12.78 x 12.68 mm | 17.75 x 17.61 mm |
輸入窗口厚度 | 5.5 mm | 6.0 mm |

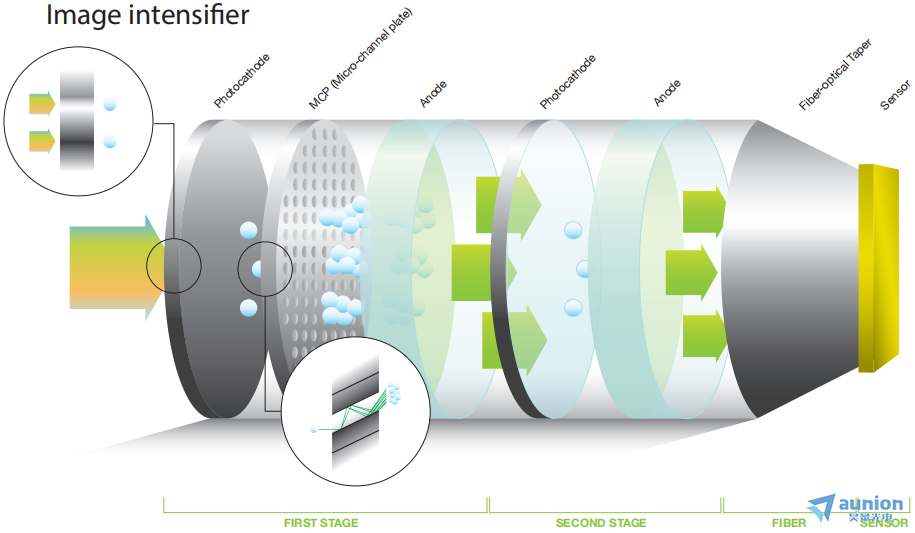

圖像增強器
應用案例

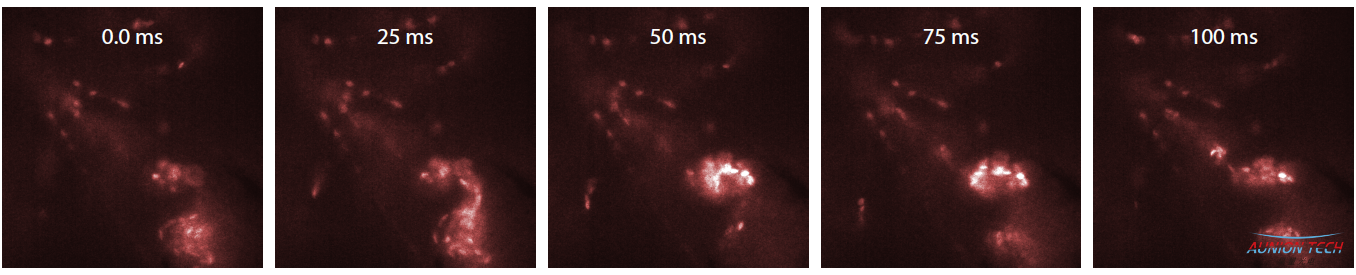

斑馬魚心臟2000 fps記錄的幀圖胁镐。 平均而言斑馬魚的心臟每秒跳動2至3次偎血。通過用DS_red熒光染料標記血細胞，可以記錄心跳不同階段的詳細圖像盯漂。
山谷百合樣品圖像（左側未制冷颇玷，右側制冷）
