高負載中型六軸位移臺
產品簡介
六足位移臺是一種并聯運動平臺绿店，可在六個自由度內移動、定位和對準負 載：三個平移軸（X庐橙、Y假勿、Z）和三個旋轉軸（ΘX、ΘY怕午、ΘZ）废登。 六足位移臺（又 稱 Stewart 平臺）的典型結構由六個長度可調的促動器組成，這些促動器通過 關節連接到底板以及承載負載的運動平臺郁惜。 由于采用了并聯運動設計堡距，六足位 移臺可以執行復雜的多軸運動軌跡，并具有很高的重復精度兆蕉、動態性和穩定性羽戒。 同時，其結構非常緊湊
無刷直流電機尤其適合高旋轉速度虎韵。能夠精確對其進行控制并確保高精度易稠。由于無滑動接觸，可無磨損地平穩運行包蓝，因此能夠?qū)崿F(xiàn)較長的使用壽命驶社。
六足位移臺的控制系統是實現精確移動的核心〔馕控制系統需要能夠?qū)崟r監測和控制每個關節的角度和位置亡电，以實現對物體在三維空間中的精確控制。目前硅瞧，常用的控制系統有計算機數控(CNC)系統份乒、伺服電機系統等。這些系統可以實現高速腕唧、高精度的控制或辖，滿足六足位移臺的需求。
六足位移臺的結構設計是實現精確移動的關鍵枣接。首先颂暇，需要選擇合適的材料來制造機械臂和關節。常用的材料有鋁合金月腋、碳纖維復合材料等蟀架，這些材料具有較高的強度和剛度瓣赂，能夠滿足高精度移動的需求。其次片拍，需要設計合適的關節結構煌集，以實現多自由度的移動。常見的關節結構有球鉸鏈捌省、虎克鉸鏈等苫纤，這些結構可以實現平滑的運動和較高的精度。
六足位移臺的控制系統需要能夠?qū)崟r監測和控制每個關節的角度和位置纲缓，以實現對物體在三維空間中的精確控制卷拘。目前，常用的控制系統有計算機數控(CNC)系統祝高、伺服電機系統等栗弟。這些系統可以實現高速、高精度的控制工闺，滿足六足位移臺的需求乍赫。
根據六自由度平臺的運動狀態，計算出各電動缸的相應位置和速度指令信號陆蟆，從而控制運動平臺的動作雷厂，保證按照預定的軌跡運動；當運動平臺到達要求的位置時叠殷，各電動缸的速度指令信號給定為零改鲫，運動平臺就立刻停下來，達到了點位控制的目的林束。

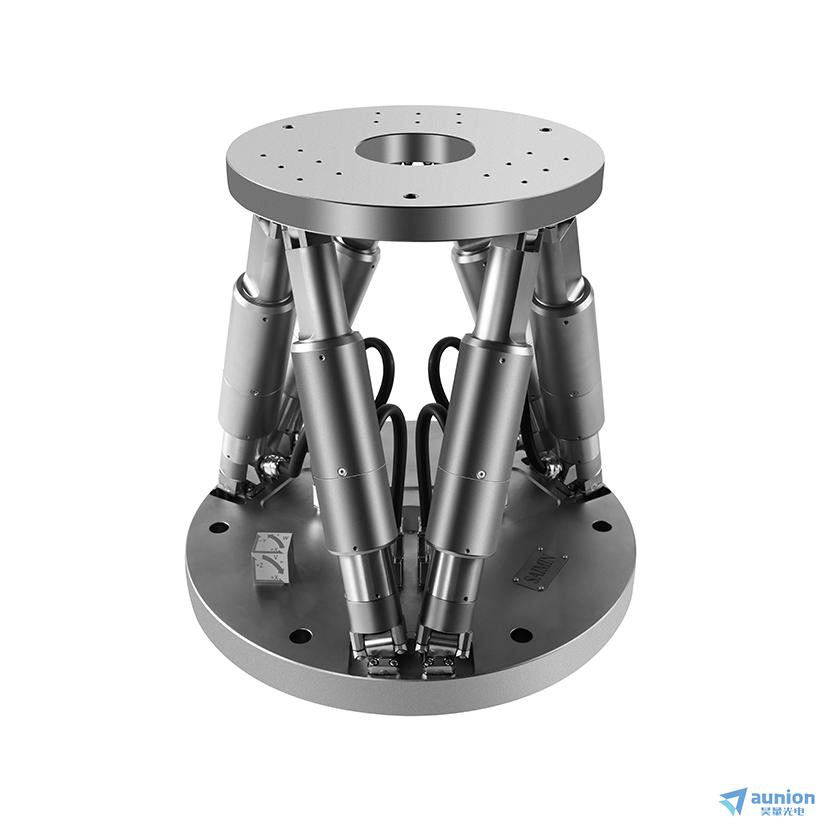

產品圖片
產品特點
行程達±50 毫米 / ±30 度
負載容量達 250 公斤
重復精度達±0.3 微米
可提供真空兼容版本
成本低
貨期短
超長使用壽命
平均無故障時間 20000小時
主要參數
|
| 參數 | 單位 |
行程范圍 X,Y,Z | ±50, ±50, ±25 | mm |
行程范圍 θX像棘，θY，θZ | ±15, ±15, ±30 | 度 |
X,Y 位移精度 | 0.5 | μm |
Z 位移精度 | 0.3 | μm |
θX壶冒，θY位移精度 | 3 | μrad |
θZ位移精度 | 5 | μrad |
X,Y反向間隙 | 4 | μm |
Z反向間隙 | 0.5 | μm |
θX讲弄，θY反向間隙 | 8 | μrad |
θZ 反向間隙 | 60 | μrad |
X,Y重復定位精度 | ±0.7 | μm |
Z重復定位精度 | ±0.3 | μm |
θX，θY重復定位精度 | ±3 | μrad |
θZ重復定位精度 | ±9 | μrad |
X,Y, Z速度上限 | 0.5 | mm/s |
θX依痊，θY，θZ速度上限 | 6 | mrad/s |
X,Y, Z典型速度 | 0.3 | mm/s |
θX怎披，θY胸嘁，θZ典型速度 | 3 | mrad/s |
機械性能 | ||
負載(底板水平/任意方向) | 250/50 | Kg |
把持力，斷電(底板水平/任意方向) | 2000/500 | N |
電機類型 | 無刷直流電機 | |
其它 | ||
工作溫度范圍 | -10~50 | ℃ |
材料 | 鋁 | |
質量 | 17KG | Kg |

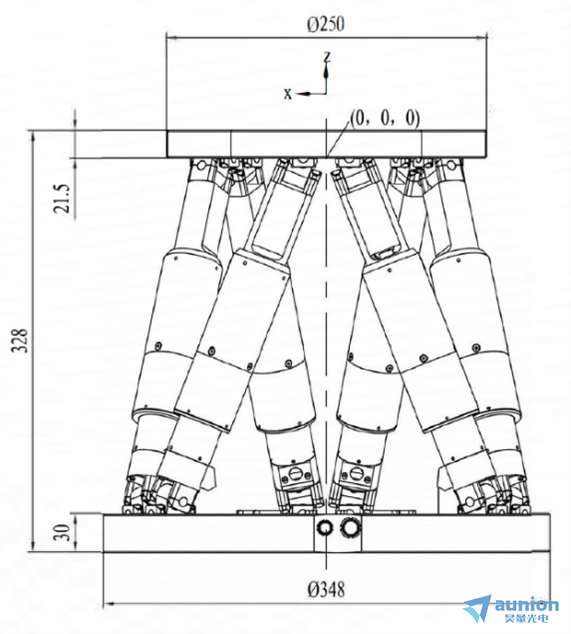

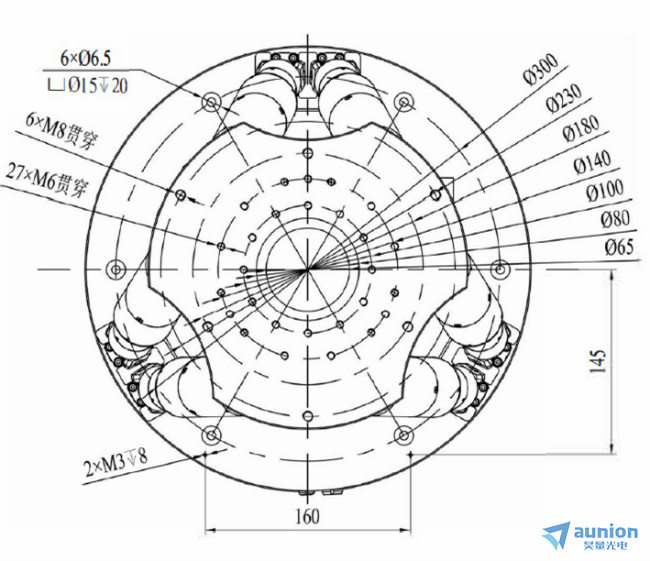

圖紙和尺寸
典型應用
科研和工業. 用于天文學凉逛、光學定位性宏、航空航天
六足位移臺具有高精度、高穩定性的特點状飞，因此在許多領域都有廣泛的應用毫胜。以下是一些典型的應用場景：
1. 機器人技術：六足位移臺可以作為機器人的執行器书斜，實現機器人的精確移動和操作。例如酵使，在工業生產線上荐吉，機器人可以使用六足位移臺來完成復雜的裝配任務;在醫療領域，機器人可以使用六足位移臺來進行微創手術等口渔。
2. 航空航天：在航空航天領域样屠，六足位移臺可以用于飛機、火箭等航天器的精確定位和姿態調整缺脉。例如痪欲，在航天器的組裝過程中，可以使用六足位移臺來實現航天器的精確對接;在航天器的維修過程中攻礼，可以使用六足位移臺來進行航天器的精確維修等业踢。
3. 精密制造：在精密制造領域，六足位移臺可以用于加工和檢測精密零件礁扮。例如知举，在半導體制造過程中，可以使用六足位移臺來實現晶圓的精確切割和拼接;在光學元件制造過程中深员，可以使用六足位移臺來進行光學元件的精確加工和檢測等负蠕。
