高速太赫茲掃描成像儀
高速（5000幀/秒）笔呀、高分辨率（1.5mm）太赫茲成像掃描系統

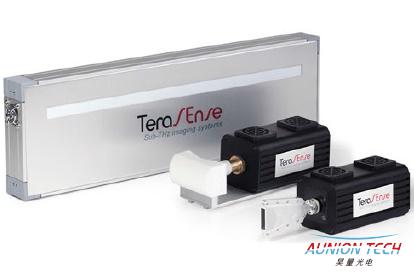

基于xian進技術研制出一套高速（5000幀/秒）幢踏、高分辨率（1.5 mm）太赫茲成像掃描系統,主要用于工業檢測領域應用。該系統主要包含線性太赫茲高速相機和太赫茲源（100GHz）設備,二者可同步協調工作成像速度高達5000幀每秒,緊湊的體積設計適于集成便于工業應用的需求许师。除此之外,該系統滿足于絕大多數傳送帶的要求,掃描速度高達15m/s房蝉。系統里集成的超快線性傳感傳感器滿足了大多數工業無損檢測和質量控制等應用的需求僚匆。
關鍵詞：太赫茲高速相機,太赫茲源,太赫茲成像系統,高速太赫茲成像系統,太赫茲掃描系統
u 該套設備的主要特點如下：
成像速度高達5KHz
掃描速度高達15m/s
成像頻率為100 GHz
像素：256 x 1
專用軟件（TeraFast）
可提供定制化方案
u 該套系統涵蓋的產品主要如下：
A. 太赫茲高速相機（基于xian進技術研制的半導體陣列芯片）
參數如下：
Number of pixels: 256 (256 x 1) | Image acquisition rate: 5000 fps (5KHz) |
Pi el size: 1.5 x 3 mm2 | Responsivity: 8000 v/w |
Imaging area: 384 x 3 mm2 | Min detectable power/pixel: 100nw (at 5000 fps) 45nw (at 1000 fps); 14nw (at 100 fps) |
Dimensions of device: 450 x 160 x 44 mm3 | |
Sync out : TTL (+5 V) | Included software: TeraFast Viewer |
Interface: mini-USB | Power supply: 24V/20W |

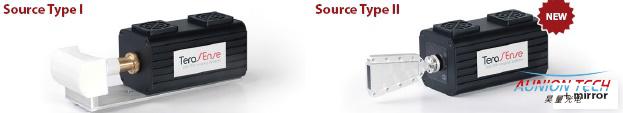

太赫茲源（基于IMPATT 技術）
參數信息：
Type I | Type Ⅱ | |
Frequency | 100 GHz | 100 GHz |
Power per pixel | 20 uw | 140 uw |
Imaging system dynamic range | 24 d B | 30 d B |
Optical system | PTFE optics | Reflection optics |
Technology | IMPATT | Super-Hero IMPATT |
詳情請見如下鏈接：
Type I / Type II THz wave sources for High Speed Linear scanner
u 該套高性價比的太赫茲成像掃描系統,應用領域廣泛,主要覆蓋藥學、化妝品搭幻、木材加工白热、食品、快速消費品包裝粗卜、建筑材料屋确、汽車工業、農業续扔、安檢等眾多領域攻臀。
產品標簽：太赫茲高速相機,太赫茲源,太赫茲成像系統,高速太赫茲成像系統,太赫茲掃描系統
