MSE系列-在線色度檢測色度計
超高速微型在線色度計
產品概述：

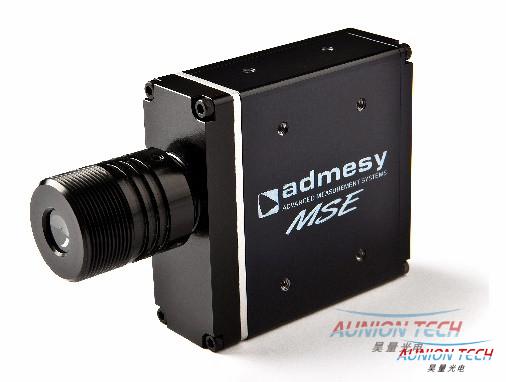

荷蘭Admesy公司MSE系列色度計擁有高速和準確的色度測量能力杨蛋，產品堅固穩定。MSE色度計可供使用在10mm的光斑尺寸理澎，MSE+在10mm或20mm光斑下有更高的動態范圍逞力，此外MSE和MSE+都支持M8接口。
MSE系列色度計基于其高質量糠爬、硬件和軟件的高穩定性寇荧，以及緊湊的尺寸，MSE是在線色度檢測應用的優選执隧。內置的機械快門揩抡，可用于準確的暗測量。
荷蘭Admesy公司MSE系列在顯示產品的在線檢測中優勢明顯殴玛，客戶的產品線或者相關的研發部門用于白點調整捅膘、均勻性、閃爍滚粟、響應時間和普通的色度質量控制
關鍵詞：色度計,光度計,亮度計,照度計,LED顯示屏檢測,LCD顯示屏檢測,mura檢測,白點檢測,顯示屏壞點檢測,顯示屏色度監測寻仗，表面平整度檢測,表面光澤度檢測
產品特點：

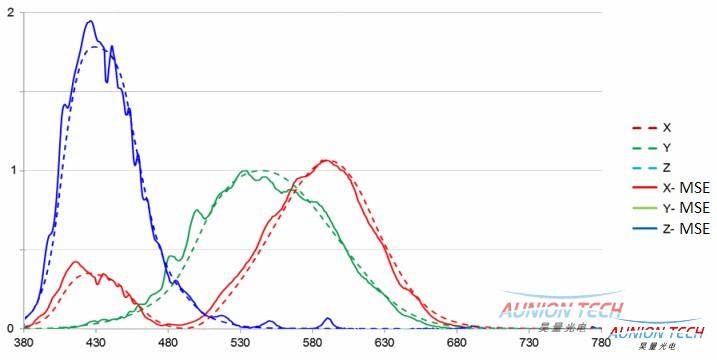

色度測量基于CIE1931曲線響應特性
? 色度測量（即使在低亮度下）
? 色度測量XYZ, Yxy，Yu’v’
? 色度庫可提供其它色度測試結果
? 快速色度測量（200次/秒@200cd/m2）
? 高速亮度（Y）測量（22000次/秒）
? 用于集成在線應用的輸入凡壤、輸出外部觸發
? 集成機械快門署尤，準確的暗態測量
基本規格參數：
探測器 | 采用XYZ干涉濾波片的3個硅光二極管 | 重量 | 250 g |
光譜響應 | 接近CIE1931色度匹配曲線 | 安裝 | 12個M3螺絲固定四周 |
測量參數 | XYZ,Yxy耙替，Yuv，CCT（校準色彩溫度）曹体，DWL（主波長）俗扇，Flicker，響應時間 | 接口 | USB2.0, RS232箕别，Trigger In or out |
尺寸 | 63×24×65mm （不包含透鏡系統） | 供電 | USB |
測量參數：（10mm透鏡規格）
測量系統 | |||
光學系統 | 接收角度 5°（±2.5°） | ||
測量光斑尺寸 | 10mm@50mm工作距離铜幽；12mm@100mm工作距離 | ||
顏色測量速度 | 色度測量速度：7ms以上，16mm@150cd/m2 亮度測量速度：22000次/秒 | ||
色度計規格 | |||
參數 | F3dba | ||
Gain 1 | DC-500 HZ | ||
Gain 2 | DC-500 HZ | ||
Gain 3 | DC-500 HZ | ||
色度計規格 | |||
參數 | 范圍 | 準確性 | 重復性 |
分辨率 | 15 bit for X,Y,Z | ＞ 78dB | |
亮度 | 0.05cd/m2 – 15000cd/m2; 積分時間 1ms – 5 s 之間串稀； | ±4%測量值 | Y:±0.3% for Y at 0.1cd/m2 |
Y:±0.15% for Y at 1cd/m2 | |||
Y:±0.08% for Y at 5cd/m2 | |||
Y:±0.06% for Y at 150cd/m2 | |||
色度x,y | ±0.001（校準后） | x,y:±0.003 for Y at 0.1cd/m2 | |
x,y:±0.001 for Y at 1cd/m2 | |||
x,y:±0.0005 for Y at 5cd/m2 | |||
x,y:±0.0002 for Y at 150cd/m2 | |||
測量速度 | 1次/秒（0.1cd/m2） | ||
2-5次/秒（1cd/m2） | |||
5-10次/秒（5cd/m2） | |||
10-50次/秒（150cd/m2）除抛； | |||
對比度測量 | ＞200,000 | ±5% | ±5% |
Flicker (contrast method) | 10cd/m2或更高亮度 | ±2dB | ±1dB |
Flicker (JEITA method) | ±2dB | ±1dB | |
操作溫度 | 10-35℃ | ||
快門壽命 | 高于100萬次 | ||
快門速度 | 70ms~120ms | ||
