如何評估Flicker閃爍現象

一、簡介

所謂Flicker現象延赌，就是當你看顯示器的時候除盏，畫面會有閃爍的感覺，這種現象并不是設備被定義產生了這樣一亮一暗的視覺效果挫以，而是因為顯示器每次通過控制灰階更新畫面的時候者蠕，亮度會有一些微小的變化，人眼就會感受到畫面在閃爍掐松。比較嚴重的閃爍現象會導致眼睛疲勞蠢棱，視力下降锌杀，眩暈等不適，所以各國對顯示產品Flicker指標的要求都做了相關的規定泻仙，用于指導產品生產糕再。荷蘭Admesy生產的Hyperion亮度計能夠對Flicker的測試做到全面準確的解析，在使用過程中獲得了客戶的一致好評玉转。

二突想、Flicker現象的產生

以薄膜晶體管液晶顯示屏（TFT-LCD）為例描述一下Flicker的產生原因。如下圖所示究抓，TFT-LCD通過給像素電極施加不同電壓與公共電極即Common電極形成電場來控制液晶分子的偏轉猾担，從而達到透光與遮光的目的，如圖1所示刺下。像素電極與Common電極的電壓差值決定顯示灰階绑嘹。TFT-LCD工作時，像素電壓的極性周期性變化橘茉，以避免直流殘留與直流阻絕效應工腋。LCD畫面每刷新一次，像素電壓的極性就改變一次畅卓，若Common電極電壓（Vcom）偏離z優值擅腰，像素電壓的極性變化時其與Vcom電壓的絕對壓差隨之變化，導致同一幅畫面在畫面刷新時呈現不同的亮度翁潘，即發生Flicker現象趁冈。

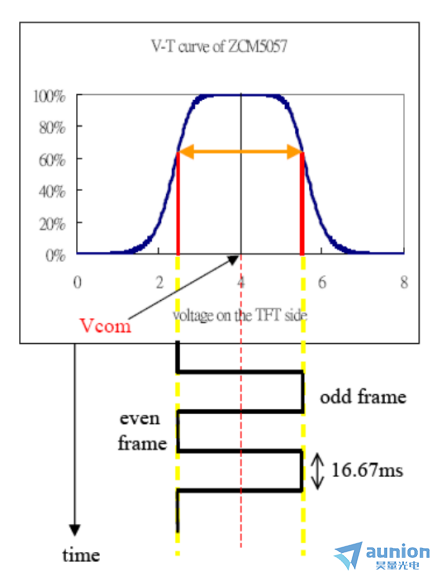

圖1 液晶特性示意圖

三、測試原理

如下圖2所示拜马，早期檢測液晶模組Flicker的思路渗勘，是把LCD模組閃爍的光信號先變成交流信號，再把交流信號變換成與其同能量的直流信號俩莽，綜合交直流分析結果計算出液晶模組的Flicker值旺坠；或者是在液晶模組顯示 Flicker 畫面時掃描液晶模組的模擬亮度波形信號轉換成數字亮度波形信號，通過傅里葉變換裝置獲得特定頻率波（Vcom 信號的切換頻率）的幅值豹绪，通過公式計算獲得Flicker值价淌。此類方法在檢測過程中需要用光學探頭等測量儀器掃描LCD模組來測量其亮度，光學探頭需盡量接近或貼著屏幕測量以減少外部干擾瞒津，而且每次只能檢測到測量頭所覆蓋的面板范圍蝉衣，難以滿足在生產線中遠距離檢測大面積顯示面板Flicker的要求，而且檢測耗時較長巷蚪；而另一方面病毡，此類方法只能在測量距離不大于100mm 時保證數據準確，無法對液晶模組Flicker進行更遠距離地準確測量屁柏。

圖2  AC/DC混合頻率處理流程

采用濾片式亮度計對液晶模組在某公共電極電壓下的顯示畫面連續取像啦膜，獲取圖像幀的平均亮度有送，得到該亮度隨采集幀數或時間的變化關系即亮度的時域信號，通過時域信號得到亮度的頻譜圖僧家，通過特定頻率波的幅值獲得待測液晶模組在該公共電極電壓下的Flicker雀摘；其裝置包括用于對液晶模組在某公共電極電壓下的畫面連續取像的設備，用于計算平均亮度得到亮度的時域信號的計算處理模塊八拱，用于對亮度的時域信號進行快速傅里葉變換的傅里葉變換模塊阵赠，用于計算Flicker的Flicker計算模塊。Hyperion可遠距離測量顯示屏的Flicker肌稻，用于在面板生產線中實時監測液晶顯示屏的閃爍度清蚀。

四、測試模式

1.Contrast Method(FMA)方式

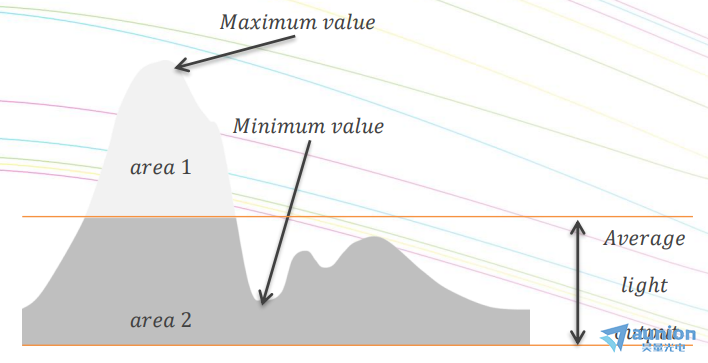

假如液晶顯示器的亮度變化如圖3所示爹谭，亮度的AC成分等于V_max-V_min枷邪，亮度DC成分等于（V_max+V_min）/2。

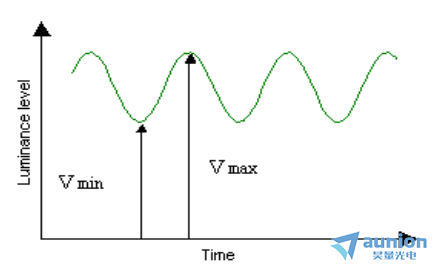

圖3 顯示畫面的亮度變化曲線

2.Contrast method – RMS計算公式如下：

3.根據Jeita 方法測量

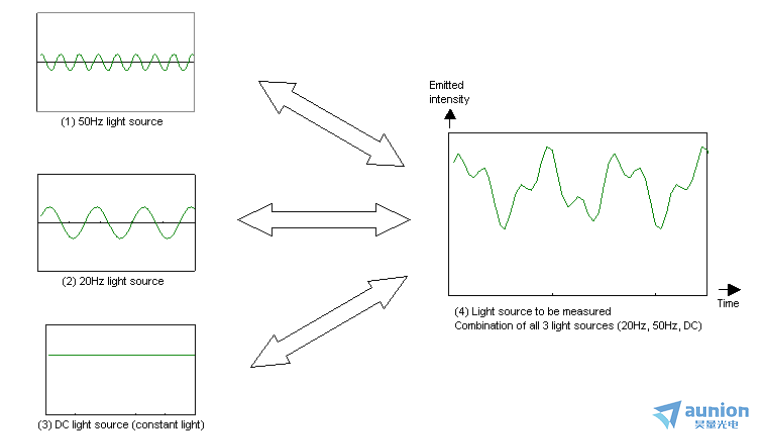

當待測訊號是由不同頻率的訊號組成時诺凡，如圖4所示东揣，采用VESA FMA的方式是無法準確測到Flicker對人眼的影響。所以引進了Jeita的測量模式绑洛。如下圖解：

圖4 不同頻率的訊號組成示意圖

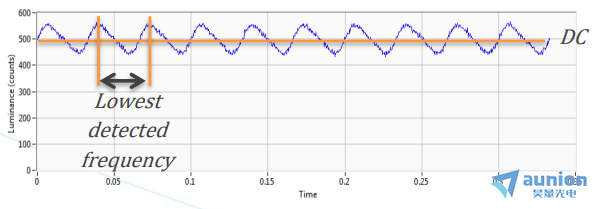

探測器獲取到了如下時域圖

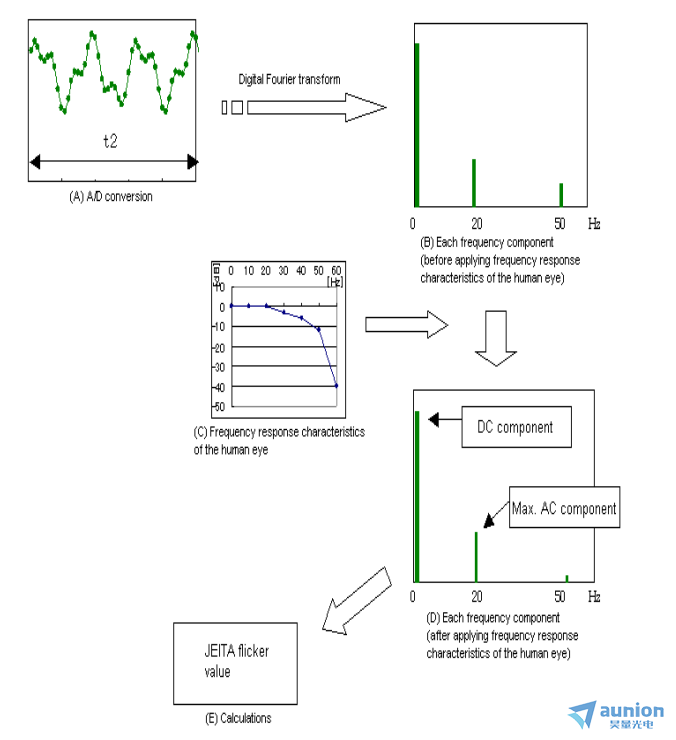

傅里葉變化后的頻域圖

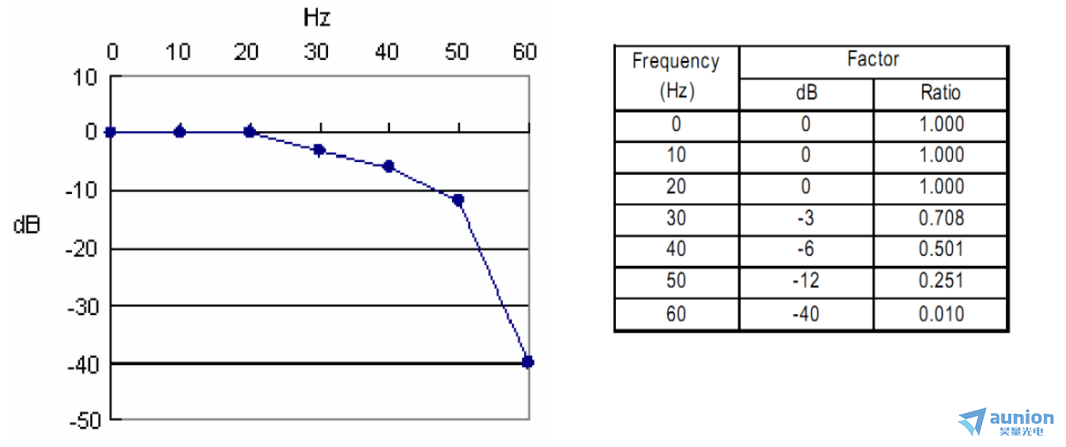

人眼的靈敏度對Flicker的感受指數救斑，如下圖表顯示：

如上所示童本，人眼對Flicker的感受真屯，從30Hz開始下降，達到-3dB（影響因子0.708）穷娱，當頻率高于60Hz時绑蔫，人眼對Flicker的感受會大幅下降，也就無法感受到Flicker的存在了泵额。

計算公式如下：

Pr1 = P1*factor

（Pr0 = P0 * 1 配深，Pr1 = P1 * 0.708）

4.VESA method

類似于Jeita測量模式的計算，但計算略有不同嫁盲，差值約為3.01dB篓叶，由在FFT中振幅的平方根得出。

5.Percent Flicker

6.Flicker Index

具體的測量步驟如下：

測試環境：標準暗室（≤1lx）羞秤，室溫23℃±4℃缸托，濕度:25%-85% RH,標準大氣壓。

1瘾蛋、搭建測試平臺俐镐，將Admaesy Hperion 設備對準測試屏幕

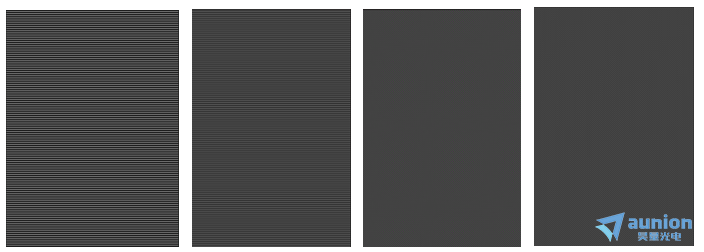

2、測試屏幕調節到Flicker測試畫面哺哼。Admesy 提供了Flicker的測試畫面佩抹，方便客戶調用叼风，如下圖所示：

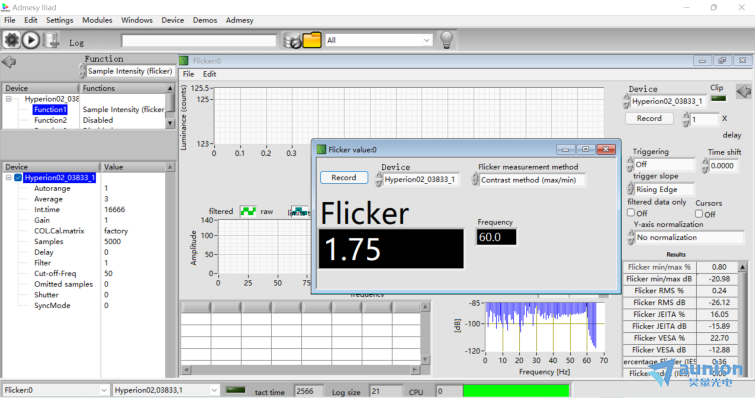

3、啟動Admesy lliad測試軟件棍苹，并啟動Flicker和Flicker value无宿，啟動成功后，如下圖顯示：

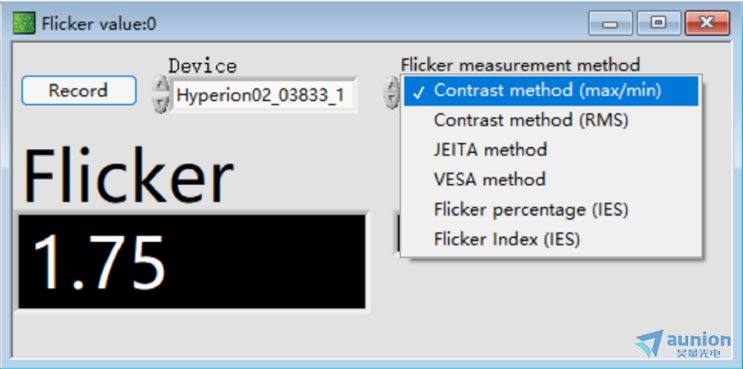

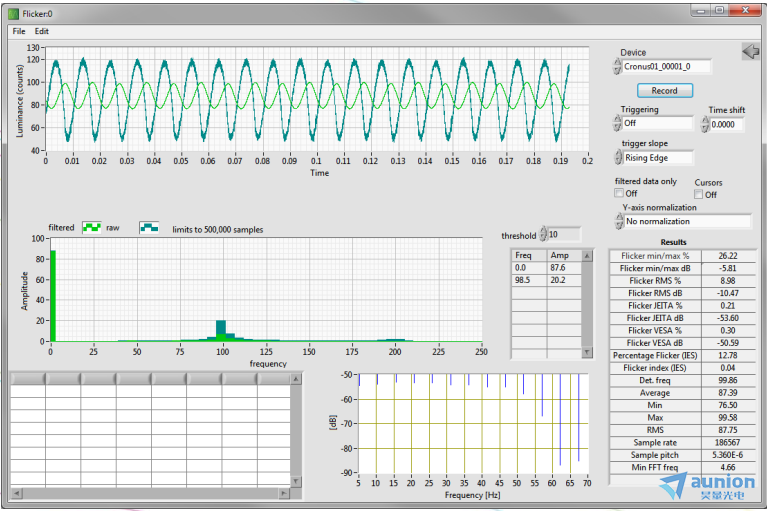

4枢里、選擇對應的測試模式懈贺，如下圖，然后用Record按鈕記錄當前的Flicker值和頻率坡垫。同時會記錄頻譜圖梭灿。

Admesy 不僅在亮度，色度冰悠，光譜方面為大家提供了解決方案堡妒，并且也提供了測量Flicker閃爍值的解決方案。歡迎大家來電咨詢溉卓。

您可以通過我們昊量光電的官方網站www.wjjzl.com了解更多的產品信息皮迟，或直接來電咨詢4006-888-532，我們將竭誠為您服務桑寨。
