色度計與光譜儀（光譜輻照度計）的相同點與差異是什么喜庞？

正文

在顯示行業，目前最火的當屬OLED與LCD的霸主之爭惹骂，由于OLED在光學上的諸多優勢苏携，其被認為是顯示屏的次世代技術，后續會逐漸取代LCD稱為顯示屏的主流对粪，OLED在光學上的優勢表現為：色域更高兜叨，顏色更鮮艷穿扳；視角更好，大視角無明顯色偏国旷；響應時間更快，觀看動態畫面無拖尾現象;自發光茫死，暗態更暗跪但，無漏光，理論上可以做到0峦萎，對比度會更高等屡久。以上光學參數研發部門需要使用光學儀器進行測量以及調節，模組廠出貨前也會進行抽檢爱榔，以便進行品質監控被环，同樣客戶也會抽查確保產品光學達標，光學測量檢測是顯示行業產業鏈的重要組成部分详幽。對于單個點的光學測量檢測基本上會使用兩類光學儀器筛欢，即色度計與光譜儀（光譜輻照度計），本文重點介紹下這兩種儀器的功能原理的相同點及差異唇聘。



一．相同點

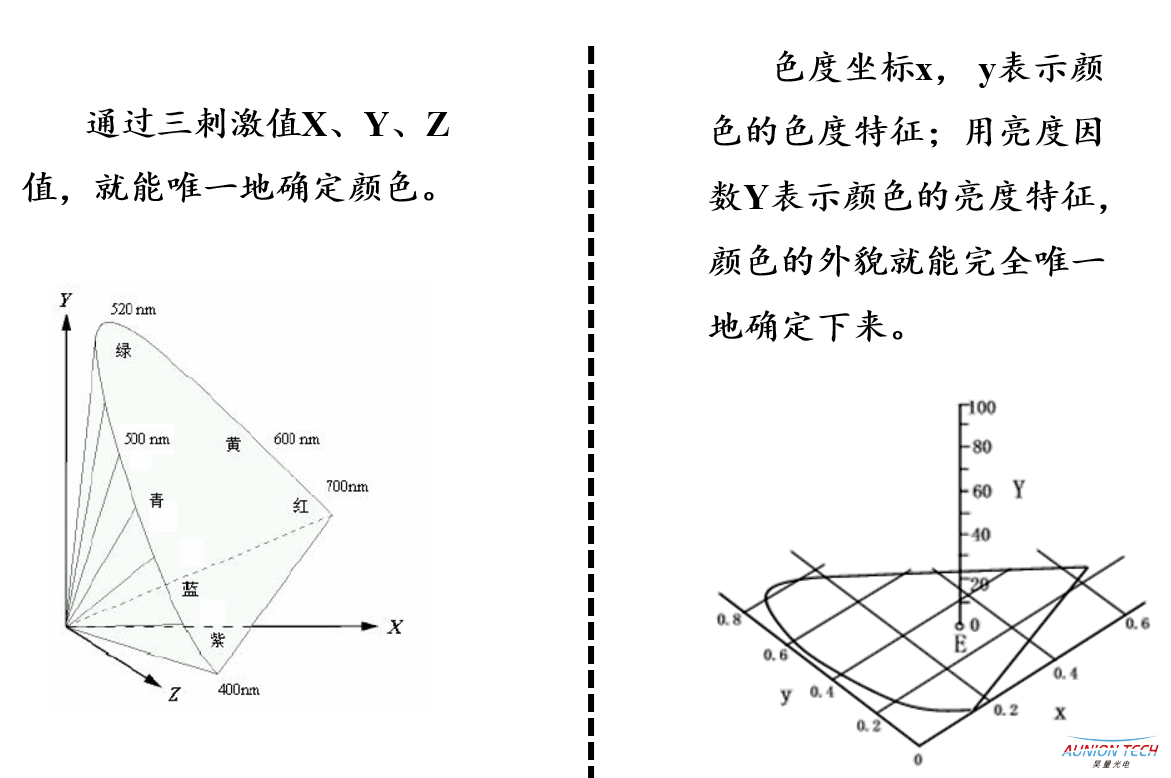

無論是色度計還是光譜儀（光譜輻照度計）版姑，它們都可以測量顯示屏的三刺激值XYZ，其中Y是亮度迟郎，然后根據公式x=X/(X+Y+Z)剥险，y=Y/(X+Y+Z)算出色度x,y宪肖，從而可以得出顯示屏顯示顏色在CIE1931 色品圖上的坐標表制。

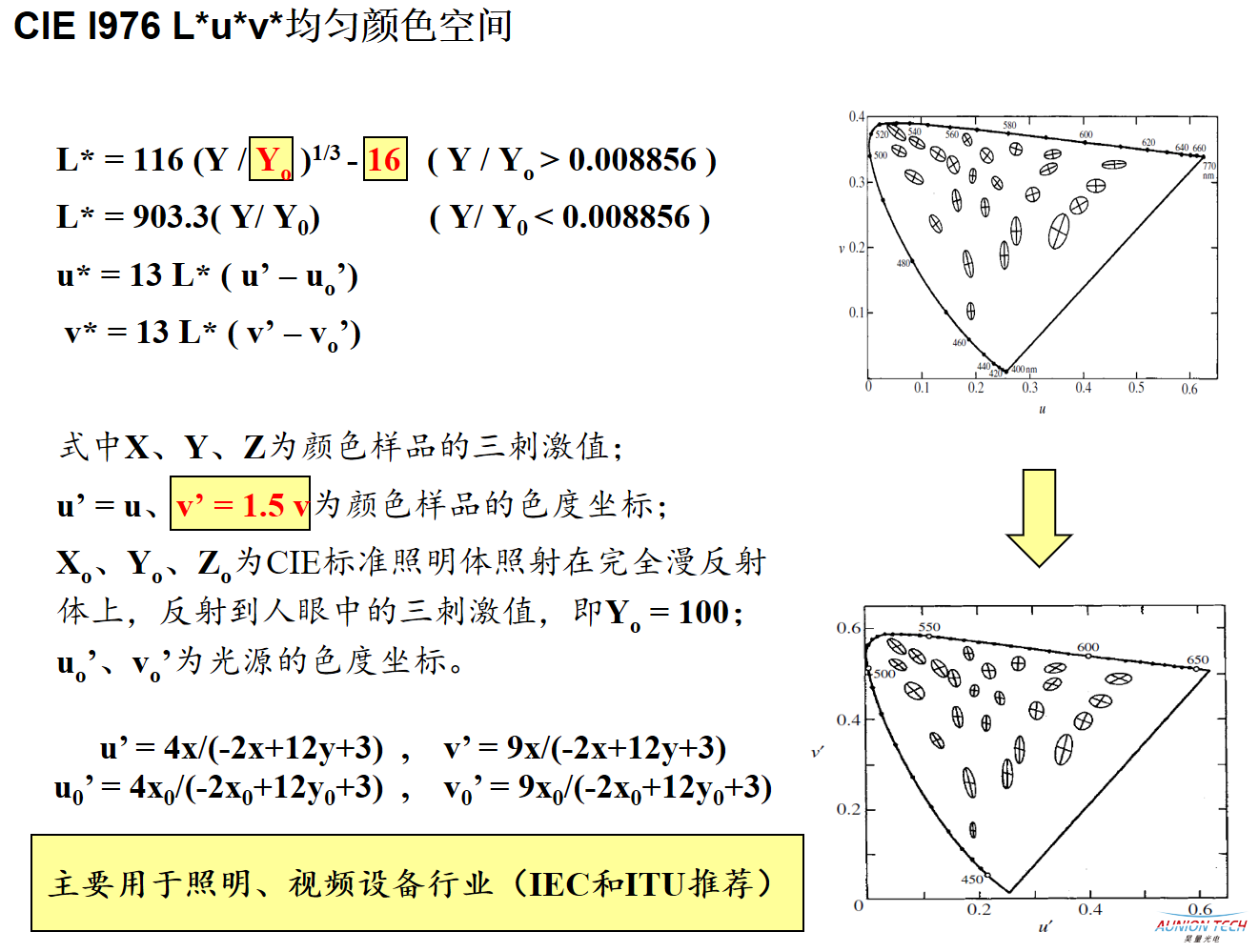

有了Yxy數值以后，同樣可以通過公式得到在其它CIE光學系統中的數值控乾，例如L a*b*,Lu*v*等么介。

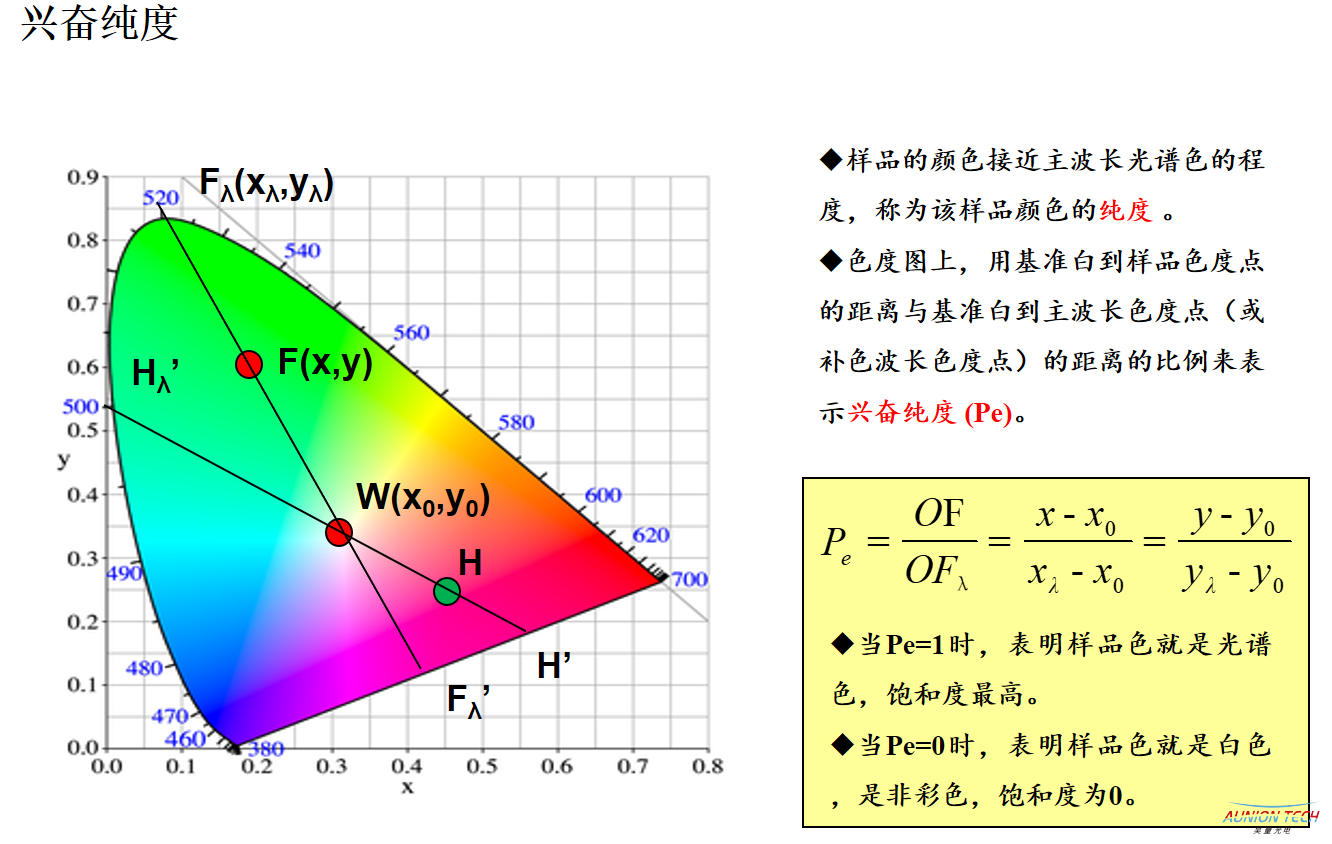

同樣的道理，知道Yxy以后還可以計算出此顏色的主波長阱持，色純度夭拌，相關色溫等。



簡單地總結下色度計和光譜儀（光譜輻照度計）的相同點在于都可以測量顯示屏的亮度衷咽，色度鸽扁，然后以此計算出其它的參數，例如主波長镶骗，相關色溫桶现，色純度等，當然鼎姊，根據亮度色度還可以進一步計算出穿透率骡和，對比度相赁，視角色偏等等。



二．不同點

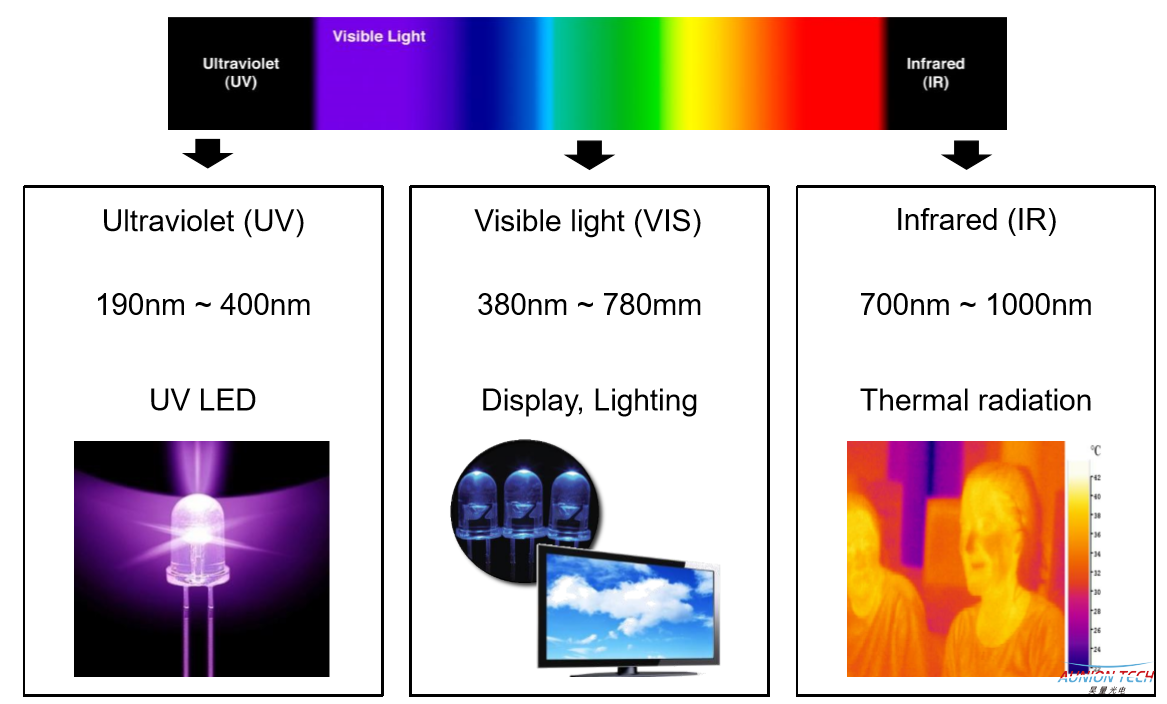

1.首先介紹下光譜儀（光譜輻照度計）的功能原理：顧名思義慰于，光譜儀自然是能夠測量光譜的儀器钮科，這也是它和色度計最大的區別，色度計是無法測量光譜的婆赠。我們知道光是一種電磁波绵脯，想要詳細了解光的特性，就需要知道其光譜休里，光是由不同強度不同波長的電磁波組成的蛆挫，平時用的最多的光譜儀一般有三個波段，按照波長從小到大依次是紫外線妙黍，可見光悴侵，紅外線，其中對顯示屏來說拭嫁，我們主要關注其在可見光范圍（380nm-780nm）的光譜可免。

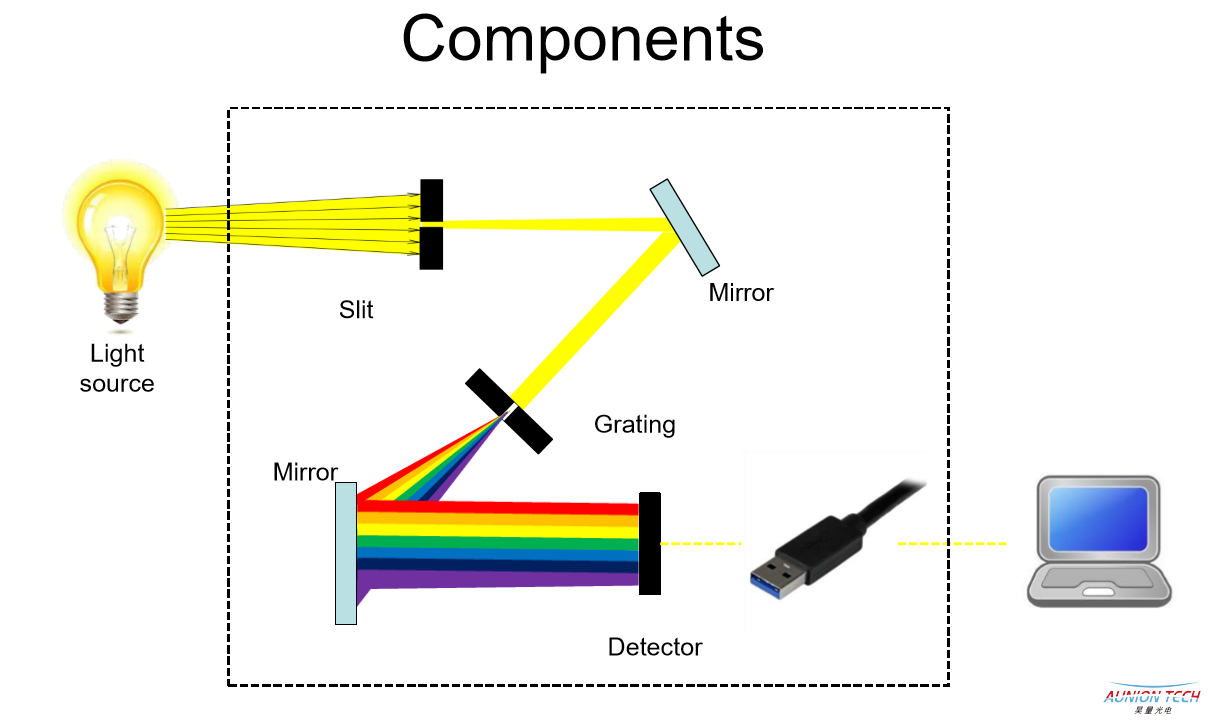

光譜儀（光譜輻照度計）的基本原理是：利用光柵將一個混合光分解成不同波長的光，而不同波長的光會被不同的探測器測量出其強度噩凹，從而得到被測量光的光譜巴元。

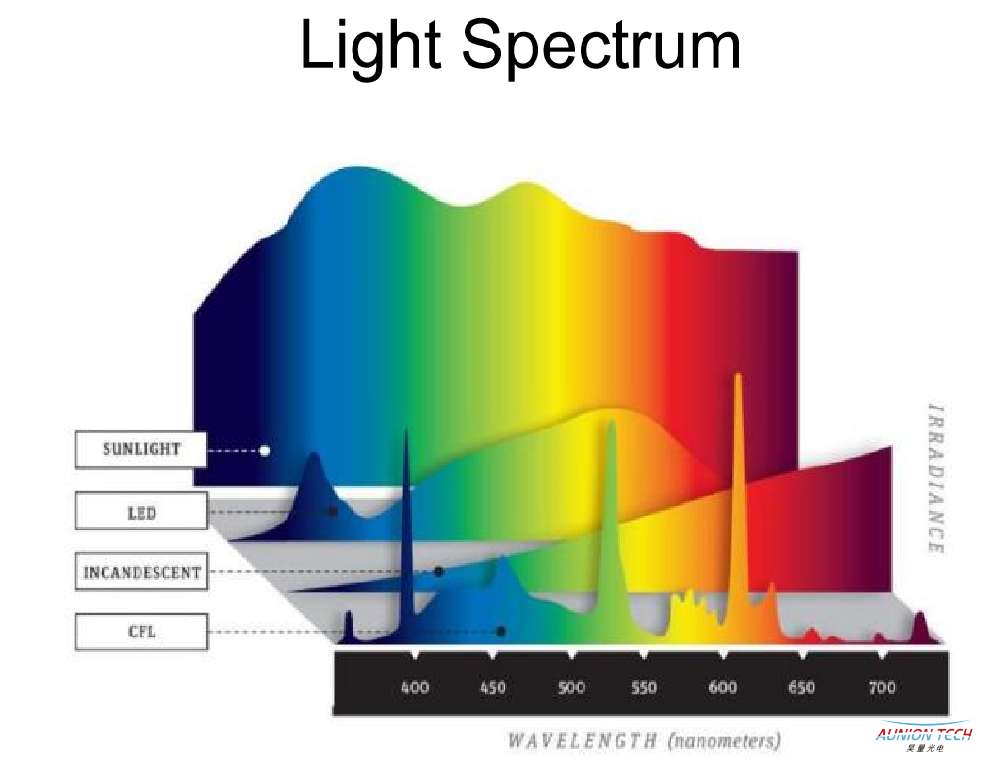

得到光的光譜以后，我們就可以根據光譜得到亮度驮宴，色度逮刨，峰值波長，顯色指數（CRI）等堵泽，其實有了光譜修己，就可以得到此刻光的一切參數，光譜才是王道迎罗！如下圖是一些常見光源的光譜：

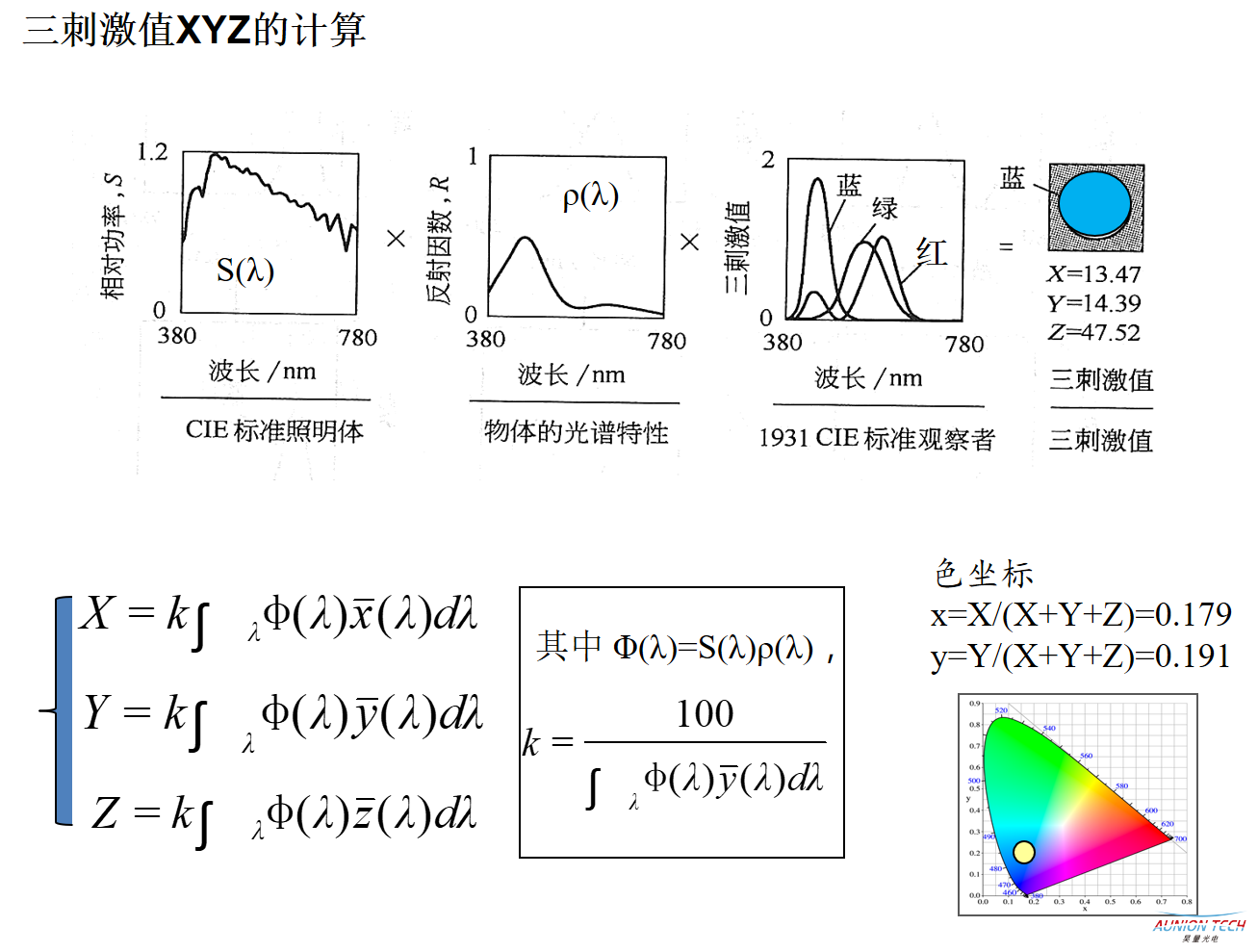

那么如何根據光譜得到光的亮度色度睬愤？根據CIE1931XYZ系統計算三刺激值的公式：三刺激值可以由光譜乘以CIE1931標準觀察者特性曲線積分得到。對于顯示屏等發光體來說纹安，光譜可以直接使用尤辱，對于反射光來說，其光譜等于光源光譜乘以物體的反射特性光譜厢岂。光譜是一個絕對的物理量光督，而亮度，色度是人主觀感知的物理量塔粒，和人的生理特性有關结借，這里面涉及到人眼中三種感光細胞對不同波長光的敏感特性曲線，科學家經過實驗得出了人類平均的三種感光細胞對不同波長的敏感特性曲線卒茬，即CIE1931標準觀察者特性曲線船老。



光譜儀（光譜輻照度計）需要把光分解為不同波長的光咖熟，然后分別測量其強度，這就導致其測量速度相對較慢馍管，對于需要大量數據進行計算的參數，例如薪韩，LCD屏幕的flicker及液晶響應時間咽斧，這兩個參數行業內一般使用色度計進行測量。

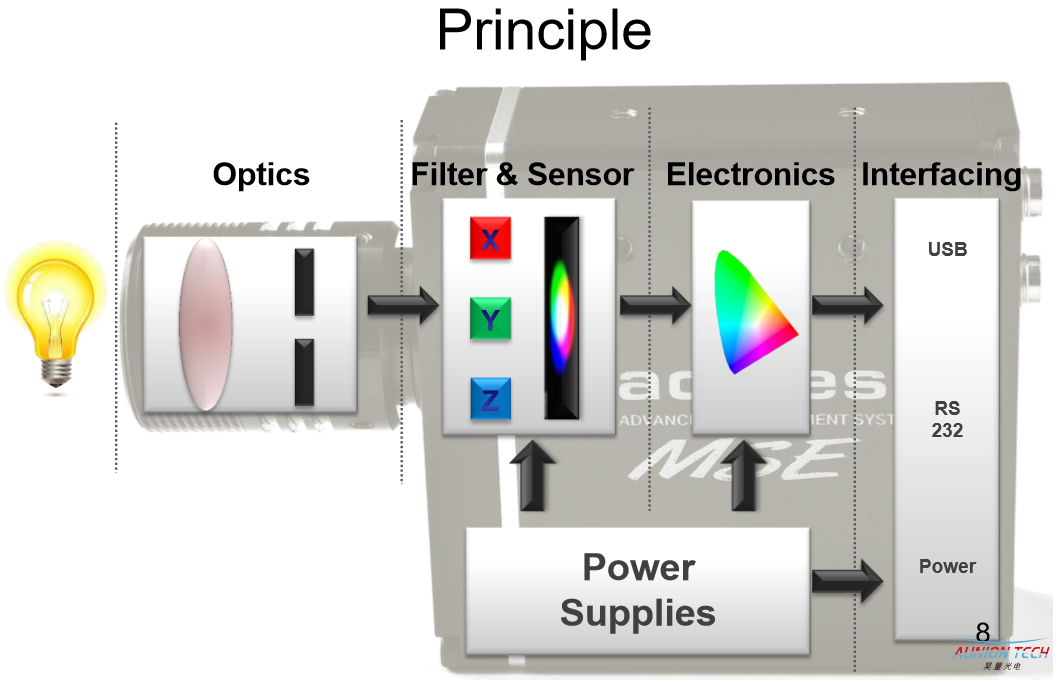

2.下面重點介紹下色度計的原理功能躬存，和光譜儀（光譜輻照度計）相比，色度計沒有光柵舀锨，它無法分光岭洲，也無法測量出光的光譜，但是色度計有特殊的濾鏡坎匿，即XYZ filter盾剩，來模擬CIE1931標準觀察者特性曲線，光經過filter以后才被探測器探測到替蔬，之后經過一些特殊電路進行ADC轉變告私，最后得到的是整體光的積分值，類似于上述CIE1931XYZ系統計算三刺激值的計算方法承桥，只不過其是通過物理硬件完成的驻粟。

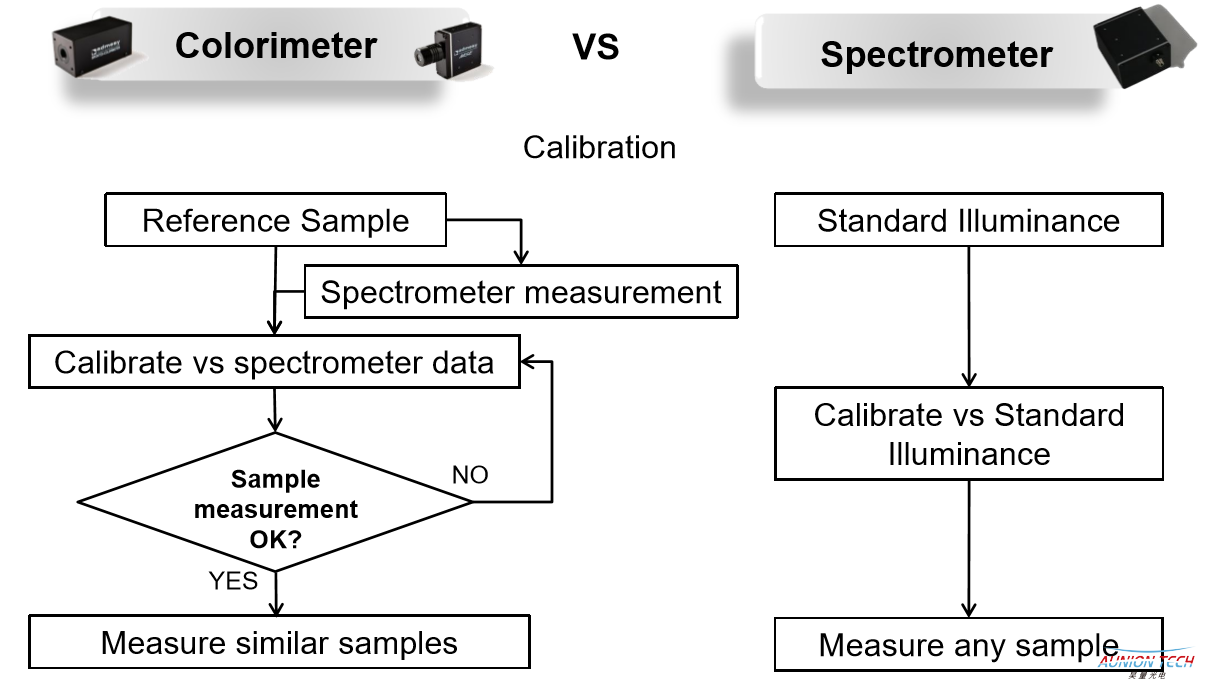

由于無需分光，色度計測量速度非承滓欤快蜀撑，不過目前世界上最好的XYZ filter與CIE1931標準觀察者特性曲線依然有大約2%的差異，故使用色度計測量到的亮度色度會出現不同程度的誤差剩彬，而誤差大小由色度計本身以及被測量屏的光譜特性決定酷麦，為了得到準確數據，針對不同批次屏幕喉恋，需要對色度計進行矯正沃饶，并把不同批次的矯正數據保存在不同的矯正通道中。一般使用光譜儀（光譜輻照度計）測量得到的數據作為標準數據轻黑，經過校正后糊肤，色度計和光譜儀（光譜輻照度計）測量的數據就基本一致，同時保持了較快測量速度的優勢苔悦，而光譜儀只是在出廠前使用標準光源進行矯正轩褐，出廠后針對不同的樣品，無需進行矯正玖详，測量值即為標準值把介。

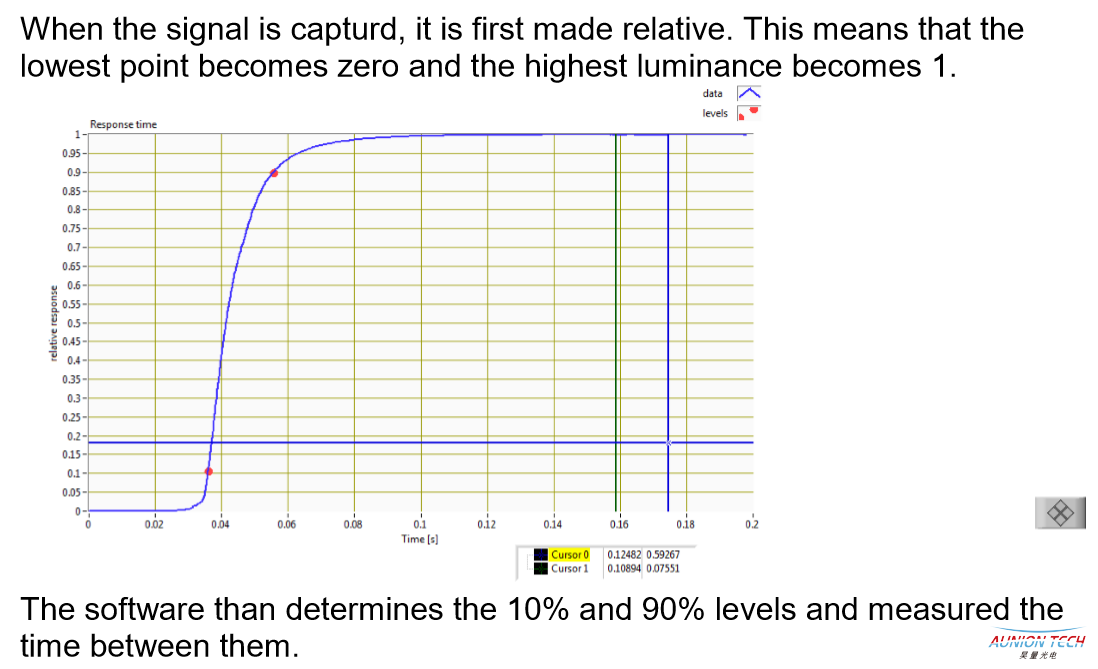

由于色度計的測量速度很快勤讽，其可以在短時間內測出大量的數據，可以看出亮度隨著時間的變化拗踢，而測量屏幕的一些特殊的畫面脚牍，根據在一段時間內的亮度變化即可以算出屏幕的flicker和液晶響應時間，這是色度計相對光譜儀（光譜輻照度計）來說比較獨特的功能巢墅。



三．總結



1.色度計和光譜儀（光譜輻照度計）都測量亮度诸狭，色度以及由此可以計算得到色溫，主波長君纫，色純度等驯遇。



2.色度計測量速度快蓄髓，可以測量flicker和液晶響應時間叉庐，光譜儀（光譜輻照度計）不行，而光譜儀可以測量光譜以及由此計算出顯色指數会喝，峰值波長等陡叠，色度計不行。



3.光譜儀（光譜輻照度計）出廠后無需矯正肢执，而色度計針對不同批次的屏幕需要矯正才能得到準確的值枉阵。光譜儀速度較慢，測量更準確且昂貴些预茄，高行肆铮科研機構和公司研發部門應用多一些，而色度計速度較快反璃，相對便宜昵慌，工廠產線應用較多些。
