顯示行業常見色域標準總結

正文



目前不同企業對顯示屏色域（color gamut）的定義標準不同逾雄，例如阀溶，NTSC,sRGB,Adobe RGB,DCI-P3,BT2020等,導致不同企業的色域數據無法直接比對腻脏，甚至出現有些65%色域比72%色域的面板色彩更鮮艷的情況，對廣大觀眾造成很大的困惑.隨著技術的進步淌哟，有越來越多的量子點(QD)電視和OLED電視進入市場迹卢，他們都是廣色域的辽故，能夠顯示非常鮮艷的顏色徒仓，本文對顯示行業的色域標準做一個相對系統的總結。



色域的概念及計算方法



首先介紹下色域的概念誊垢，在顯示行業中掉弛，色域（color gamut），顧名思義就是顏色的區域喂走，是用來衡量設備能夠顯示的顏色的區域范圍殃饿，色域越大，表示設備能夠顯示的顏色范圍越廣芋肠，越能夠顯示特別鮮艷的顏色（純色）乎芳。一般的電視NTSC色域大概在只有68%/72%，NTSC色域大于92%的電視才被稱為高色飽/廣色域（Wide color gamut）電視,當然一般使用量子點QLED或者OLED或者高色飽的背光去實現帖池，這里就不再詳細闡述奈惑。



對于人眼而言，顏色是主觀性很強的一個東西睡汹，光靠人眼是無法對顏色進行準確的控制肴甸。在產品的開發、設計和制造中囚巴，為了精確控制顏色原在，必須將其量化，從而實現產品在顏色再現上達到準確性和一致性彤叉。在現實世界中庶柿，自然界中可見光譜的顏色組成了最大的色域空間，該色域空間中包含了人眼所能見到的所有顏色秽浇。為了能夠直觀的表示色域這一概念浮庐，CIE國際照明協會制定了一個用于描述色域的方法：CIE-xy色品圖。色坐標是CIE組織(國際照明協會)的顏色量化標準兼呵，即兔辅，自然界當中任何一種顏色，都可以歸結為色坐標上的一個點(x,y)击喂，色度問題轉化成了數學問題维苔。

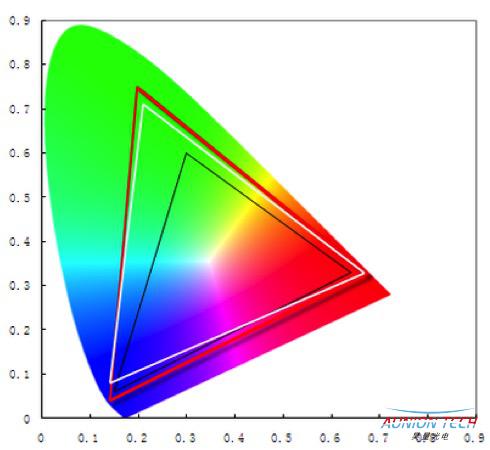

上圖是CIE的色品圖，自然界中所有的顏色包含于馬蹄形的面積中的點懂昂，圖中有用三角形圍成的區域介时，就是色域。三角形的三個頂點是顯示設備原色（RGB）色坐標，由這三基色可以配置出的顏色就包含在三角形內的區域里面沸柔。顯然循衰，因某種顯示設備的三基色色坐標不同，三角形位置就不同褐澎，色域有差別会钝，三角形面積越大，色域就越大工三。色域的計算公式：



Gamut=ALCD/AS*100%



其中ALCD表示被測液晶顯示屏三基色所能表達出來的顏色范圍(三角形的面積)迁酸，AS表示某個S標準三基色三角形的面積，故色域就是待測顯示器色域的面積與規定的標準三基色三角形面積的百分比比值俭正，主要差異在于規定的三基色坐標及采用的色彩空間不同奸鬓。目前采用的色彩空間主要有兩個：CIE 1931 xy 色度空間及CIE 1976 u’v’色彩空間，同一個數據在這兩個空間中計算的色域有差異掸读，但是差異不大串远，故后續介紹及結論主要是基于CIE 1931 xy 色度空間。

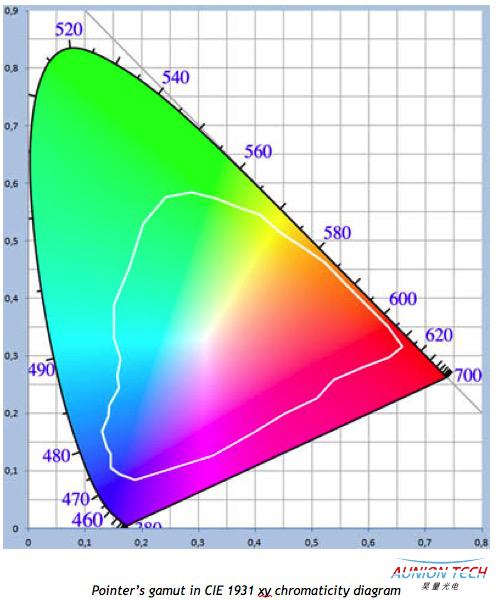

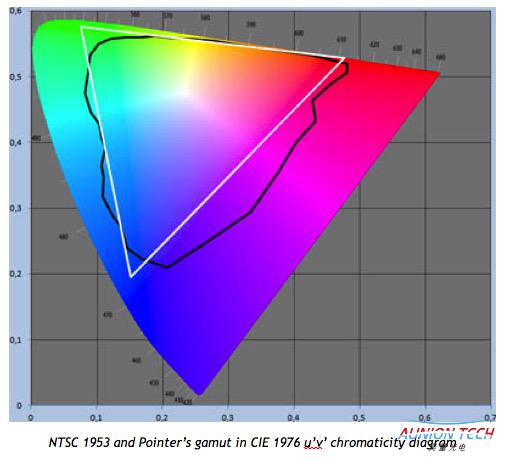

The Pointer’s gamut 是人眼能看到的真實表面顏色的色域范圍儿惫，這個標準是基于Michael R. Pointer (1980)的研究提出澡罚，它是自然界中真實反射顏色（非自發光）的集合，如下圖姥闪，其是個不規則的色域始苇，顯示器的色域如果能全部包含Pointer’s gamut ,那么我們認為其能真實還原自然界的真實顏色。



NTSC標準

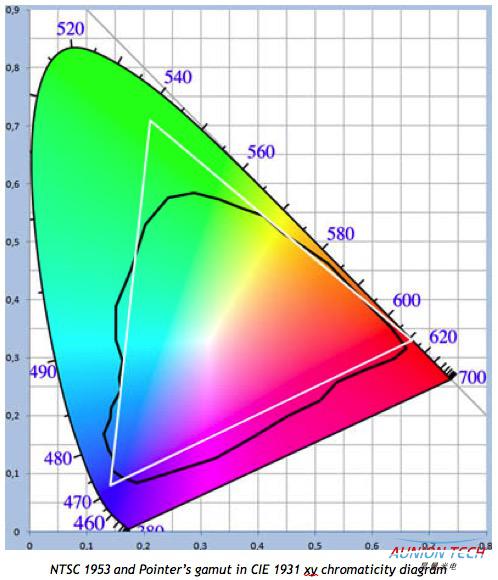

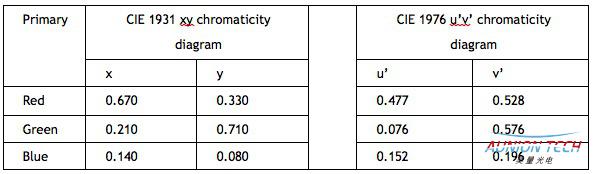

NTSC色域標準是在顯示行業中最早也是應用最廣的標準筐喳，一些產品如果不特別說明是什么色域標準的話催式，一般是默認是NTSC標準的。NTSC是National Television Standards Committee的縮寫避归，意思是“（美國）國家電視標準委員會”荣月。 NTSC色域是美國電視標準委員會1953年制訂的一個色域空間標準，其坐標如下：



NTSC比sRGB色域空間廣的多梳毙，它們之間的換算公式為“100%SRGB=72%NTSC”哺窄，這并不是指100%SRGB與72%NTSC的色域空間能夠完全重合，它們只是面積相同而已账锹。NTSC與Adobe RGB的換算公式為“100%Adobe RGB=95%NTSC”萌业。三者中，NTSC色域空間最廣奸柬，其次是Adobe RGB生年，最后才是sRGB。



>>>sRGB/Rec.709色域標準

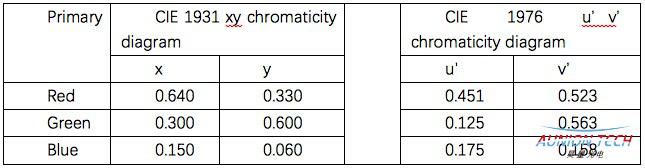

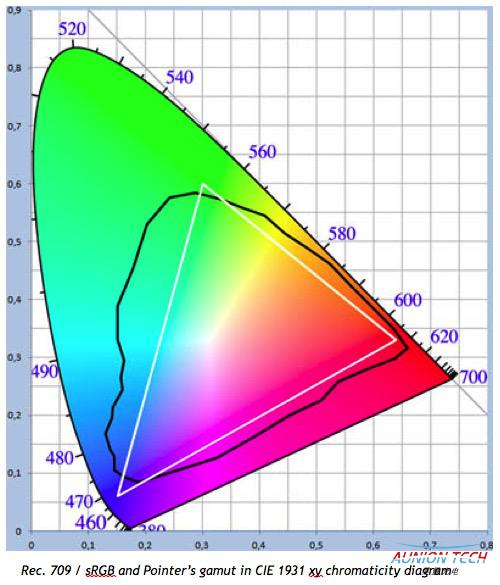

sRGB(standard Red Green Blue)是1996年由Microsoft影像巨擎共同開發的一種彩色語言協議廓奕，微軟聯合愛普生抱婉、HP惠普等提供一種標準方法來定義色彩档叔，讓顯示、打印和掃描等各種計算機外部設備與應用軟件對于色彩有一個共通的語言蒸绩。絕大多數的數碼圖像采集設備廠商都已經全線支持sRGB標準衙四，如：數碼相機、數碼攝像機患亿、掃描儀传蹈、顯示器等都能看到sRGB的選項。而且?guī)缀跛械拇蛴　?mark class="span_mark" data-type="1">投影等成像設備也都支持了sRGB標準窍育。唯獨沒有全面普及的就是顯示器卡睦，現在只有部分高端顯示器品牌或者一些品牌的高端型號才支持sRGB標準,而Rec 709色域標準和sRGB完全相同宴胧，他們可以等價,而后續更新的Rec.2020標準漱抓，三基色標準色域更廣，后續詳述恕齐。sRGB標準的三基色標準如下：



sRGB是進行色彩管理時所通用的絕對標準乞娄，因?yàn)閺牡臄z影，掃描显歧，到顯示仪或，到打印都可以統一的采用sRGB標準,不過由于時代的限制，當初定義的sRGB色域標準空間太小咯士骤，sRGB規定的色域大約只有NTSC規定色域的72%范删，現在很多電視很輕易地超過了100% sRGB色域。



>>>Adobe RGB色域標準



Adobe RGB是隨著攝影技術而發展起來的專業色域標準拷肌，較之sRGB有更寬廣的色彩空間到旦，他是1998年Adobe公司提出的，它包含了sRGB所沒有的CMYK色域巨缘，層次較豐富添忘。對于打印、攝影若锁、設計等領域的專業用戶來說搁骑，需要對圖像進行精細的色彩調整，選擇采用Adobe RGB色域的顯示器更為合適又固。CMYK就是一個基于顏料疊加的色彩空間仲器，多用于印刷行業，很少用在顯示行業仰冠。

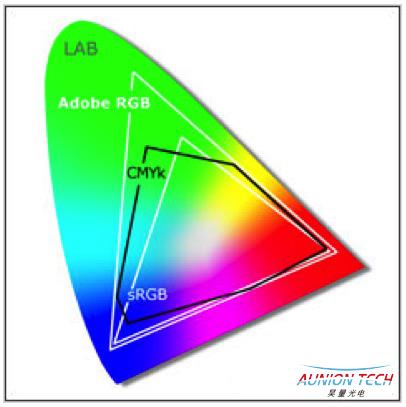

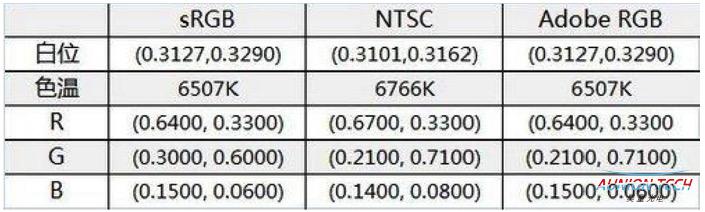

現把上述三個標準規定的三基色坐標（CIE1931xy）總結如下乏冀，供大家參考，可以看出sRGB和Adobe RGB相比沪停，紅色和藍色的坐標是一樣的煤辨，只是Adobe RGB 標準的基準綠色更鮮艷罷了裳涛，而NTSC和Adobe RGB的綠色坐標完全相同，紅色和藍色有差異众辨。



>>>DCI-P3色域標準

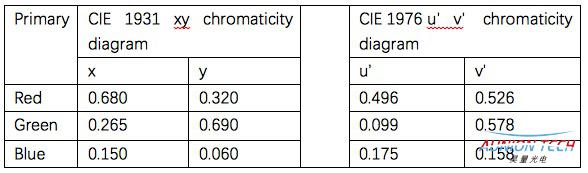

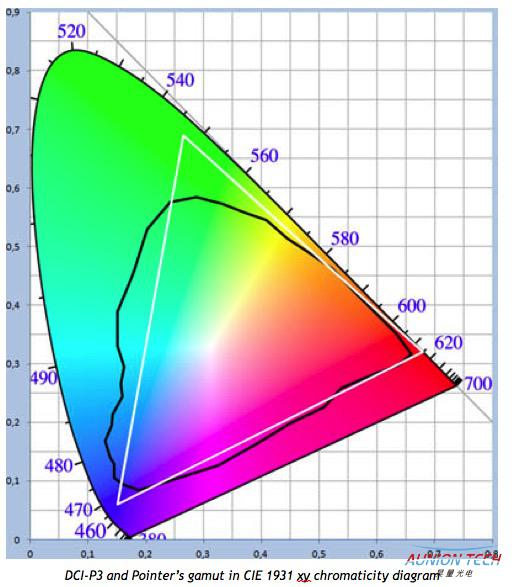

DCI-P3色域標準是由Digital Cinema Initiatives(DCI)組織定義并由Society of Motion Picture and Television Engineers (SMPTE)在2010年發布的端三，主要用于電視系統及影院。DCI-P3設計的初衷是為影院投影儀制定標準鹃彻。DCI-P3標準和sRGB以及Adobe RGB有相同的藍色基準坐標郊闯，其紅色基準是615nm單色激光的坐標，比NTSC標準的紅色基準更鮮艷蛛株，DCI-P3的綠色基準和Adobe RGB/NTSC相比团赁，有點偏黃，不過顏色更鮮艷谨履，DCI-P3的基準色域面積大約是NTSC標準的90%欢摄。其坐標如下。



>>>Rec.2020/BT.2020色域標準

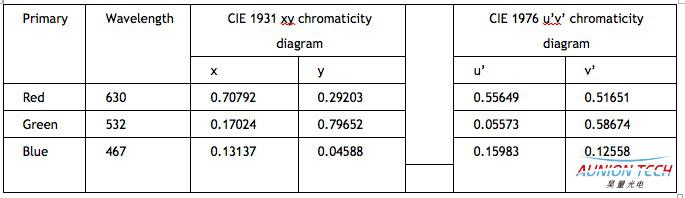

和Rec.709是High Defination(HD)電視的一個標準類似笋粟，Rec.202是Ultra High Definition Television (UHD-TV)的一個標準怀挠，其包括色域的標準，由于技術的進步害捕，電視的分辨率和色域不斷提升绿淋，傳統的Rec.709標準范圍太小，已經不再合適尝盼，故Rec.2020是由國際電信聯盟（ITU）于2012年提出吞滞，Rec2020規定的色域面積幾乎是Rec.709規定面積的兩倍。它使用630, 532 and 467 nm波長的激光顏色來定義三基色盾沫，其坐標定義如下：



Rec.2020色域標準覆蓋了全部的sRGB和Adobe RGB標準裁赠，而整個DCI-P3和NTSC1953色域只有大約0.02%分布在Rec.2020色域標準外面,基本可以忽略。Rec.2020覆蓋了99.9%的Pointer’s Gamut,是目前幾個色域標準中色域面積最大的標準疮跑。隨著技術的進步和UHD電視的普及组贺，Rec.2020標準會慢慢得到普及。



總結



本文首先介紹了色域的定義及計算方法祖娘，然后詳細介紹了目前顯示行業常見的色域標準失尖，以及他們的一些比較。從面積上看渐苏，這些色域標準的大小關系如下：Rec.2020>NTSC>Adobe RGB>DCI-P3>Rec.709/sRGB,后續大家比較不同顯示器色域的時候掀潮，注意一定要使用同一個標準且在同一種色彩空間中，切不可盲目直接比較數字琼富，以上仪吧，希望對顯示行業的朋友們有所幫助，時間倉促鞠眉，不足之處也歡迎指正薯鼠。
