向列型液晶相位延遲器

向列型液晶相位延遲器——LCVR

Meadowlark Optics的半波液晶延遲器(LCVR)利用向列型液晶盒作為可變波片储玫。由于沒有采用運動件設計，并添加了獨特的電路結構萤皂，因而可實現毫秒量級的響應時間撒穷。和其它同類型液晶產品相比，具有較快響應速度裆熙，可應用于更高工作頻率端礼。增透膜和通光孔徑可選，且支持提供補償型和溫度穩定型LCVR入录。

這些產品均采用向列相晶體材料來電控制極化蛤奥。Meadowlark光學標準液晶產品通過改變材料的有效雙折射來提供可調的延遲，從而將輸入偏振光改變?yōu)槿我膺x擇的橢圓僚稿、直線或圓偏振凡桥。

關鍵詞：液晶相位延遲器，液晶可變波片蚀同，Liquid Crystal Variable Retarder缅刽，LCVR， Meadowlark唤崭， 液晶波片拷恨，可變波片，可變延遲器谢肾，液晶調制器腕侄，液晶光閥，液晶開關芦疏，高速液晶相位延遲器

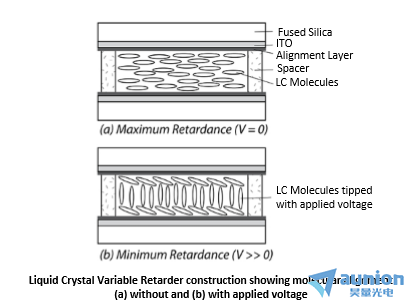

液晶可變相位延遲器(LCVR)由填充滿液晶(LC)分子溶液的透明液晶盒組成冕杠，可作為可變波片。透明盒壁的兩個平行面鍍有透明導電膜酸茴，可在液晶盒上施加電壓分预。在未加電壓的情況下，液晶分子的取向由配相膜決定薪捍，配相膜為有機聚酰亞胺鍍膜并配上摩擦角笼痹。加上交流電壓后配喳，液晶分子會根據所加電壓的均方根值改變分子取向。因此凳干，可以給入射偏振光束快慢軸間添加相位差晴裹，且改相位差可通過改變所加的電壓進行主動控制。廠家通過將液晶可變延遲器放置在陽極化鋁外殼中進行封裝救赐，從而使快速軸和慢速軸相對于一個方便的安裝孔都處于45°角涧团。

電壓為零時，延遲器具有初始的大相位延遲量经磅，該延遲量與液晶材料以及液晶層厚度等有關泌绣；隨著電壓增大，液晶分子取向逐漸發生偏轉预厌，使得相位延遲量隨之不斷減小阿迈，并趨于零。因此配乓，一般來說仿滔，普通的LCVR無法將相位延遲量減小至零。對于一些有零延遲或極微小延遲量需要的客戶犹芹，原廠通過給晶胞添加負延遲聚合物補償劑，制作了補償型液晶相位延遲器鞠绰，可以實現零相位延遲量腰埂。

另外，由于液晶相位延遲器的工作性能也受溫度影響蜈膨，整體延遲隨溫度升高而降低(約為每℃‐0.4%)屿笼，因此，原廠還提供溫度控制選項翁巍，保證LCVR在穩定溫度下工作驴一。

響應速度：

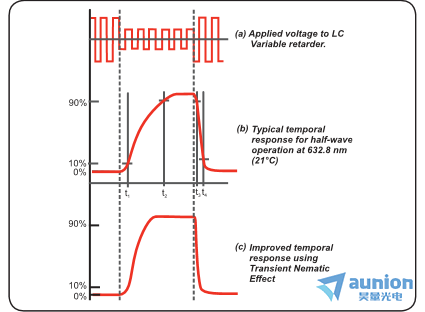

LCVR的響應時間取決于幾個參數，包括層厚灶壶、粘度肝断、溫度、驅動電壓變化和表面處理驰凛。液晶響應時間與層厚的平方成正比胸懈，因此與總延遲的平方成正比。響應時間也取決于延遲變化的方向恰响。如果延遲增加趣钱，反應時間完全由液晶分子的機械弛豫決定。如果延遲值減小胚宦，由于液晶層上的電場增加首有，響應時間會快得多燕垃。我們的標準可見液晶可變緩速器的典型響應時間如圖b所示。從1 / 2到0λ(低到高電壓)轉換大約需要5毫秒井联，從0到1 / 2λ(高到低電壓)轉換大約需要20毫秒利术。使用高雙折射的定制材料和更薄的液晶層，可以提高響應時間低矮。在較高的溫度下印叁，材料粘度下降，也有助于更快的反應军掂。圖c為另一種進一步提高響應速度的方法轮蜕，利用了瞬時向列效應（TNE）減小液晶響應時間，詳見高速液晶相位延遲器蝗锥。

為了避免離子積聚損壞液晶層跃洛，液晶器件應該采用無直流偏置的交流方波電壓信號進行驅動；我們要求使用2kHz的振幅可調方波電壓信號來控制我們的液晶可調延遲器;Meadowlark的雙通道控制器和四通道控制器均能滿足上述驅動要求终议。

特點：

主動控制入射光偏振態的可變波片

延遲范圍：0 nm至λ/2汇竭，支持全波長或多波長

計算機控制能力

溫度控制選項

可用于從450到1800納米

精密非機械延遲控制

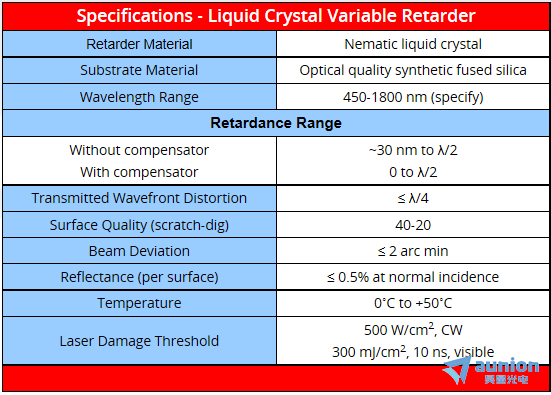

規格：
