高效率透射型衍射光柵

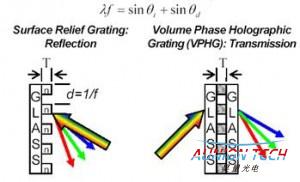

美國Wasatch Phtonics體相全息衍射光柵甸赃，波長在532~2000nm線密度柿汛，在150~1800L/mm之間的超高衍射效率埠对、偏振不敏感透射型衍射光柵络断！。該系列光柵具有寬帶寬和高色散的特點项玛，其優勢是對入射光偏振態不敏感貌笨，無論p分量還是s分量其均具有較高的衍射效率襟沮。優異的性能得益于其獨特的設計锥惋，VPH光柵為透射式，因此其能夠給光學設計者帶來很多好處开伏，例如：相對于傳統表面刻畫反射式光柵，其具有更高的衍射效率固灵、更小的散射以及可以被更堅固地被操作捅伤，它可以使得光線在透射光譜儀器中傳輸時具有更小的像差，且易于準直巫玻。
Wasatch光柵在可見和近紅外波段具有低的散射和吸收丛忆，光柵介質包圍在兩側玻璃中使其具有長壽命祠汇、易操作、易清洗蘸际、抗刮痕的優異性能座哩，增透膜的使用使其具有更高的透射率粮彤。該光柵被廣泛應用在脈沖壓縮/展寬根穷、天文學、光譜儀导坟、高光譜屿良、激光器光譜調諧領域惫周，獨有的迪克森光柵和高清晰度光柵完全能夠滿足其在OCT尘惧、拉曼光譜、熒光光譜等其他高速递递、低光領域的應用。
特征及優點： | 主要應用： |  |
|
| |
| ||
|
| |
|
| |
|
|
完美衍射效率曲線：透射式、全息的VPH光柵能提供的衍射效率践叠，200~300nm寬度內>80%的衍射效率言缤，布拉格條件下單一波長效率達到99%禁灼，這要比通常的反射式表面刻畫光柵高出40%管挟。而且能夠看出衍射效率隨波長平穩的變化。在0~100oC循環變化環境下測試顯示匾二，我們光柵的衍射效率具有溫度穩定性（<0.5%）；此外察藐，我們開發出多項技術以解決全息光柵衍射效率對高斯光束的空間依賴性。
高色散：VPH光柵能夠輕易做到傳統光柵做不到的線密度舟扎，同時具有無鬼線分飞、低散射的特點，因此其帶來了較大的色散能力睹限。
偏振不敏感：傳統光柵對p分量和s分量具有很高的敏感性（衍射效率的不同）譬猫，光柵線密度的增加將使其變的更明顯讯檐，我們設計的光柵則避免了這一缺陷。
緊湊染服、靈活光學設計：透射光柵可以使光學設計更緊湊，可設計工作在利特羅結構柳刮。依據我們VPH光柵設計的系統可能比傳統反射光柵設計的更小挖垛、更輕、更便宜秉颗，而且更容易準直痢毒。
無鬼線、低散射：VPH光柵可以設計為消除鬼線蚕甥，同時提供小于刻劃光柵10倍的散射哪替，同時這些減少的損失轉化為一階衍射效率。
易清洗：無論有無AR鍍膜你都可以像清洗生活中玻璃上的指紋凭舶、灰塵等其他污染物一樣，只需用清潔布蘸取少量丙酮或酒精輕輕擦拭即可爱沟。
長壽命：眾所周知妥善保管的照片可保留數十年帅霜，而光柵所用明膠記錄介質與在攝影行業上有100年歷史的明膠類似，其具有較長的壽命钥顽，同時明膠基底的穩定性使其壽命得到進一步提高义屏。
方向穩定：方向穩定性隨時間和溫度的變換完全取決于所使用的襯底。我們利用了低熱膨脹系數（如熔融石英）能夠獲得接近零的方向漂移蜂大。

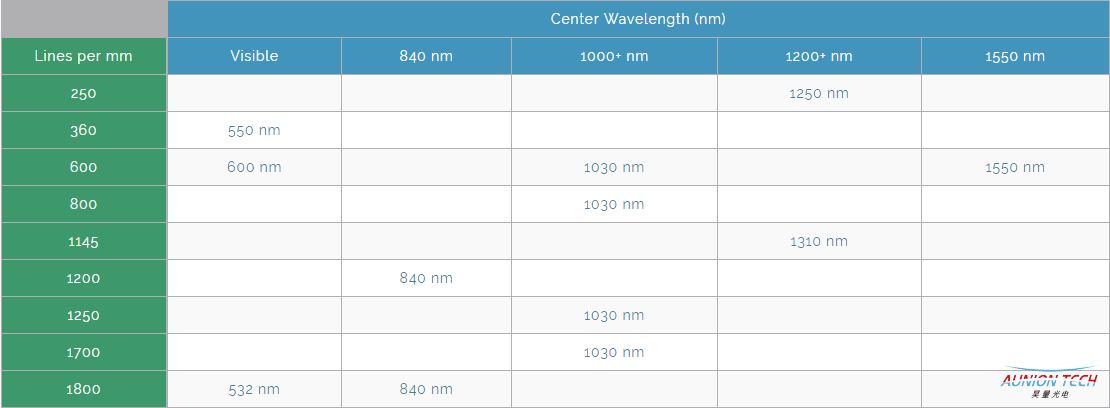

選型列表：
典型參數：
General Specifications
SIZE(S): 25 x 35 mm, 6 mm thick | 30 x 45 mm, 6 mm thick （其他規格可定制）
SURFACE QUALITY: 60-40 scratch-dig
DIFFRACTED wavefront: < λ/5 rms @ 633 nm over a 1" diameter
spatial frequency: 800 l/mm +/- 0.5 l/mm
CWL:波長可定制闽铐，產品支持200nm高效率波長范圍
ANGLE OF INCIDENCE (AOI): 24.3° @ 1030 nm（不同產品中心波長入射角請聯系銷售工程師）
THICKNESS TOLERANCE: +/- 0.25 (6 mm grating only)
DIMENSIONAL TOLERANCE: 0 /-0.15
CHAMFERS: 0.25-0.75 mm face width
CHAMFERS ANGLE/TOLERANCE: 45° +/-15°
AR COATING: < 0.5% reflection; 可定制
substrate AND COVER GLASS: 2 mm Fused Silica (4 mm total thickness) | 3 mm Fused Silica (6 mm total thickness) 其他規格可定制

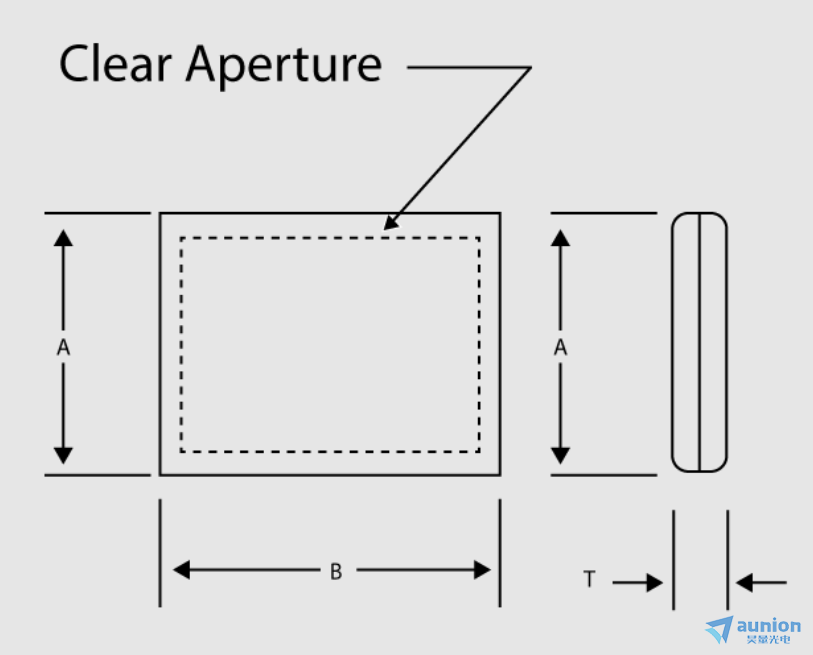

CLEAR APERATURE: 10 x 19 mm | 24 x 39 mm 其他規格可定制
DIMENSIONS: A=25 mm B=35 mm T=4 mm | A=30 mm B=45 mm T=6 mm 其他規格可定制

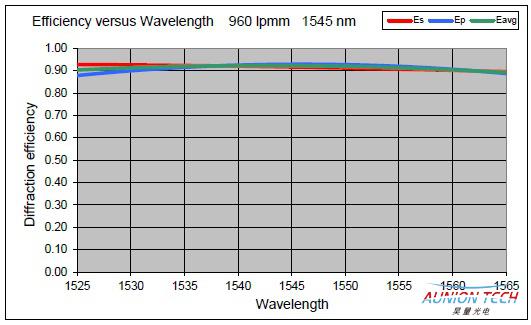

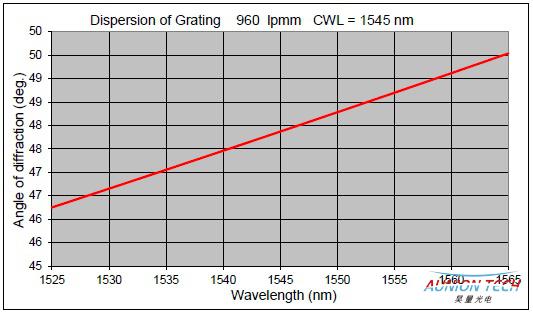

衍射效率與角度調諧：
