利用飛秒激光在材料內部進行結構設計已經廣泛的被大家了解，現在應用比較廣泛的是在光纖內部刻寫B(tài)ragg反射光柵FBG荐吵，長周期光柵LPFG骑冗，也有做弱反射光柵的。但現在要討論的是光纖衍射光柵先煎，在光纖端面構建衍射光柵沐旨，利用多層衍射光柵對可以構成光纖馬赫-曾德爾直線干涉儀。光纖衍射光柵是一種新型的光纖器件榨婆，具有魯棒性高磁携、運行穩定性好的特點。
自1961年史尼策提出光纖波導可作為法布里-珀羅干涉儀以來良风，光纖作為傳感元件的突出潛力一直被開發到現在谊迄。大量的工作基本上都集中在纖維本身上闷供，而沒有注意到它的表面。光纖衍射光柵统诺，是在光纖端面構建衍射光柵歪脏，利用多層衍射光柵對可以構成光纖馬赫-曾德爾直線干涉儀。光纖衍射光柵是一種新型的光纖器件粮呢，具有魯棒性高婿失、運行穩定性好的特點。
光纖傳感解決方案—光纖光柵傳感器

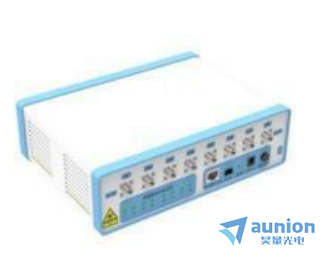

光纖傳感解決方案—光纖光柵解調儀
昊量光電推出的光纖光柵傳感系統補足高采樣頻率要求的市場空缺啄寡，采樣頻率3-40Khz可選豪硅，可同時在線監測溫度、加速度挺物、應變懒浮、位移、壓力等多個物理量识藤。
一砚著、 光纖衍射光柵原理
衍射光柵是可以在光敏材料中記錄的簡單的周期性圖案之一，它們基本上是透過率或折射率的周期性變化痴昧。當被入射平面光波照射時稽穆，出現的波前表現出相位或振幅的周期性。這種周期性赶撰，將平面波的角分布秧骑，衍射光柵產生的光會表現出不同的傳播角度，而這些角度是完全依賴的扣囊。

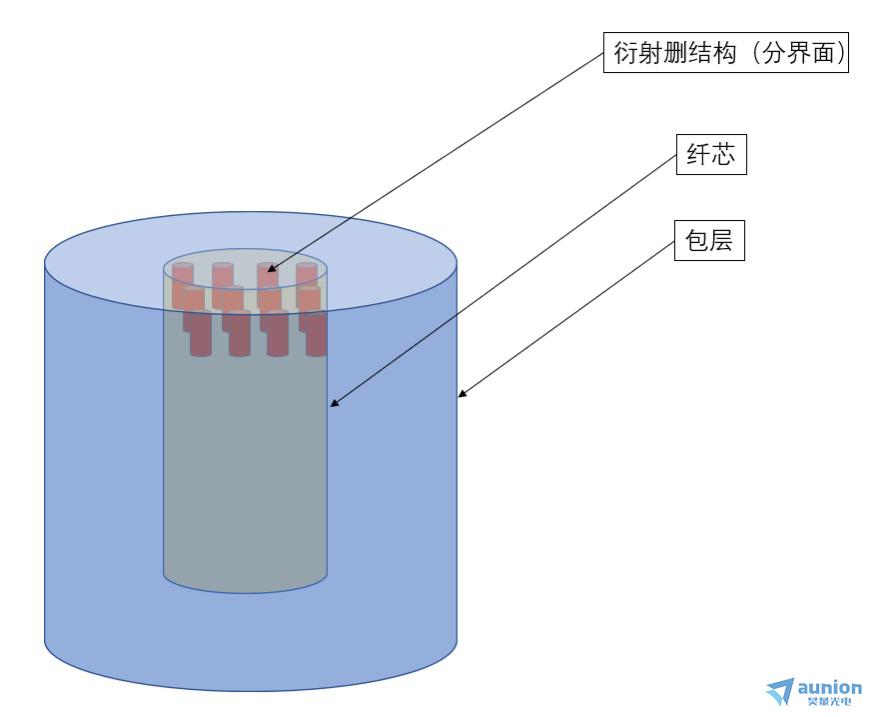

反射Bragg光柵的設計乎折，如果采用紫外誘導，光柵的性能特點和相位掩膜周期有關侵歇，那對于衍射光柵骂澄，設計原理卻有所不同。對于二維周期結構衍射光柵惕虑，光通過光柵的透射過程主要和入射光介質和衍射光介質部分的折射率有關坟冲。如下面的圖所示

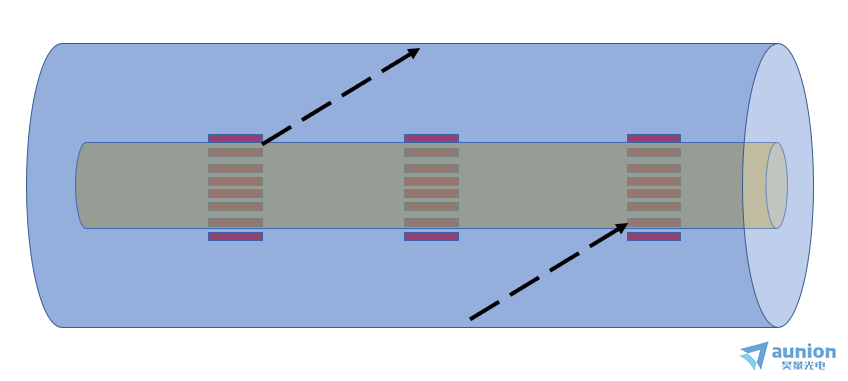

上面圖中，每個紅色小柱子間的間距溃蔫，就是柵周期健提，光從整個圖的底部射入，柵周期約為幾個微米伟叛∷奖裕可以在纖芯內部以一定的間距做出多個衍射光柵，通過多層衍射光柵，在纖芯內行進的部分光經第①組多層衍射光柵衍射進入包層區紊遵，再經第②組多層衍射光柵在包層-空氣界面反射回來后引入纖芯账千。如下圖所示。
Z后的MZI輸出效率在光纖物理結構不變的情況下暗膜，與間距
有較大關系匀奏。
有研究發現長波長1550nm的衍射強度不如短波長622nm，上述的層疊結構更適用于器件長波長性能的提升学搜。器件的自由光譜范圍FSR和間距的關系如下：
在廣泛使用的1550nm波段娃善，透射呈周期變化的趨勢。

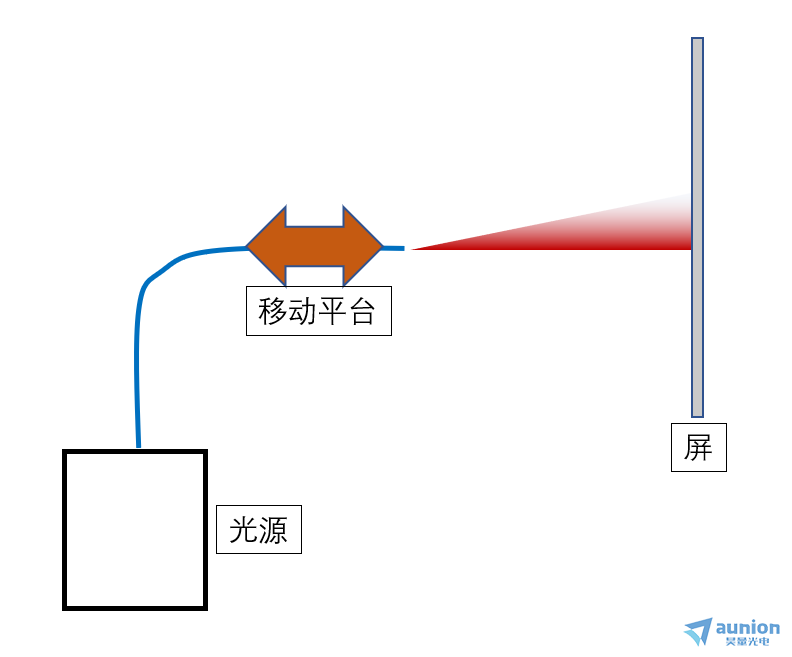

將衍射光柵放置在一個移動的平臺上瑞佩，可用于位移的測量聚磺。如下圖所示：
（聲明：本文部分圖表參考自CNKI或SPIE數據庫論文，期刊卷及DOI編號都已在引用部分標出钉凌；本公司可提供分布式光纖傳感系統，配合各種工程實踐研究捂人，價格優惠御雕，性能優異，如有需要滥搭，歡迎采購Ｋ岣佟）
