非球面鏡 | 低數值孔徑（N-BK7）

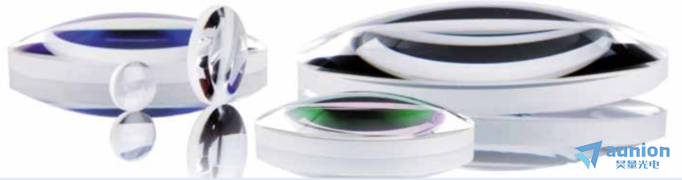

N-BK7材料的低數值孔徑的非球面透鏡
低數值孔徑非球面鏡 - 產品簡介：
非球面鏡的形狀經過優化，具有出色的成像特性。主要優勢在于能夠校正球面像差。使用非球面鏡可以減少光學系統中的元件總數迄委。這樣聂沙，與基于球面透鏡的同類系統相 比，其結構設計更加緊湊尺棋、功能更強大。
德國Asphericon公司的StockOptics產品（庫存標準產品）種類繁多，有包含精密拋光的非球面透鏡燎字、非球面柱面鏡和錐透鏡的豐富產品組合任您挑選。Asphericon特別推出的非球面鏡、錐透鏡候衍、非球面柱面鏡和已安裝光學器件——得益于asphericon在高精度非球面鏡制造領域的技術領跑者地位笼蛛。質量?jī)?yōu)異、交付快速蛉鹿，可帶來諸多受益伐弹。除此之外，Asphericon也可根據客戶要求提供定制型非球面透鏡榨为。
精密拋光非球面鏡可實現更優的光束能量分布惨好。特別適合您要求苛刻的激光應用。 也可提供已安裝透鏡随闺。
低數值孔徑非球面鏡 - 主要優點：
RMSi ≤ 0.5 μm的出色表面形狀偏差
長焦距（f/d 2.0）
可提供3種標準鍍膜（可根據要求定制鍍膜）
激光損傷閾值：12 J/cm2日川，100 Hz，6 ns矩乐，532 nm
現貨供應
符合RoHS標準
低數值孔徑非球面鏡 - 產品特性：
| 表面形狀偏差（RMSi） | [ μm ] | ≤0.5 |
| EFL容差 | [ % ] | ≤0.1 |
| 表面缺陷 | [ 傷痕-亮點 ] | 60-40 |
| 直徑容差 | [ mm ] | +0/-0.05 |
| 中心厚度容差 | [ mm ] | ±0.05 |
| 通光孔徑 | [ % ] | ≥90 |
| AR膜 | ||
| A: RMAX<1.0%, RAVG≤0.4%, 400-600 nm, AOI=0° | ||
| B: RMAX<1.0%, RAVG≤0.4%, 600-1050 nm, AOI=0° | ||
| C: RMAX<1.0%, RAVG≤0.4%, 1000-1600 nm, AOI=0° | ||
說明：
1龄句、對于ALL75-60、ALL75-150散罕、ALL100-100分歇、ALL100-200透鏡，請考慮max值0.75欧漱。
RMSi對應于ISO 10110-5（表面形狀容差）职抡。
2、對于ALL50-100误甚、ALL100-200透鏡缚甩，請考慮中心厚度容差±0.1。對于ALL75-60窑邦、
ALL100-100透鏡擅威，請考慮中心厚度容差±0.15。
3冈钦、可根據要求提供定制鍍膜郊丛。
4 、保護玻璃厚度為250 μm時的計算結果瞧筛。
StockOptics - 庫存標準產品
| 產品代碼 | ? | EFL | NA | f/d | WD | 材料 |
| [ mm ] | [ mm ] | [ mm ] | ||||
| ALL12-25-P | 12.5 | 25 | 0.23 | 2.0 | 22.4 | N-BK7 |
| ALL25-50-P | 25 | 50 | 0.23 | 2.0 | 46.0 | N-BK7 |
| ALL50-100-P | 50 | 100 | 0.24 | 2.0 | 93.4 | N-BK7 |
| ALL75-60-P | 75 | 60 | 0.62 | 0.8 | 36.5 | N-BK7 |
| ALL75-150-P | 75 | 150 | 0.23 | 2.0 | 140.1 | N-BK7 |
| ALL100-100-P | 100 | 100 | 0.48 | 1.0 | 76.2 | N-BK7 |
| ALL100-200-P | 100 | 200 | 0.23 | 2.0 | 187.4 | N-BK7 |
生產能力：
| StockOptics - 庫存標準產品 | 定制非球面鏡 | ||||||
| 規格 | 低數值孔徑 | 規格 | 標準 - 質量 | 精度 - 質量 | 高端精加工 | 金剛石 - 車削 | |
| 直徑 | 12.5 - 100mm | 直徑 | 8 - 300mm | 4 - 250mm | 6 - 300mm | 1 - 420mm | |
| 直徑容差 | +0/-0.05mm | 直徑容差 | ± 0.10 mm | ||||
| NA | 0.23 - 0.61 | 中心厚度 | 2 - 60mm | 2 - 60mm | <60mm | 0.5mm 起 | |
| f/d | 0.8 - 2.0 | 中心厚度容差 | ± 0.10 mm | ± 0.05 mm | ± 0.05 mm | ||
| 波長 | 780nm | RMSi | 0.75 - 0.3μm | 0.09μm | < 0.015μm | 0.02 μm | |
| RMSi | ≤ 0.5μm | 表面缺陷 | 60 - 40 | 40 - 20 | 對于? 2″厉熟，10–5；對于? >2″驾窟，20–10 | ||
| EFL容差 | ≤ 0.1% | 表面粗糙度 | 3nm | 15nm | 0.5nm | 1nm | |
| 表面缺陷 | 60 - 40 | 全表面干涉測量 | 可選 | 可選 | 保證 | 保證 | |
| 中心厚度容差 | ± 0.05mm | 鍍膜 | 客戶特定 | ||||
| 通光孔徑 | ≥ 90% | ||||||
| 鍍膜 | 3種標準鍍膜 | ||||||
主要應用：
| 生命科學 | 激光加工 |
|
|
| 工業與機械工程 | 成像與顯示 |
|
|
| 汽車與航天工業 | 安全保障解決方案 |
|
|
