勻光片-焦點光束勻化鏡

焦點平頂光束整形鏡簡介

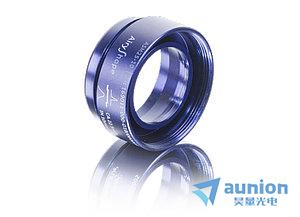

a|AiryShape是一款針對波長從300nm到1600nm優化的光束整形器件。這種光束整形元件與聚焦透鏡結合使用璃诀，可將準直的高斯光束轉變?yōu)椴煌木劢构馐喞ㄈ?/span>Top-Hat弧可、Donut）。由于其緊湊的設計劣欢，a|AiryShape可以很容易地集成到現有的設備中棕诵。

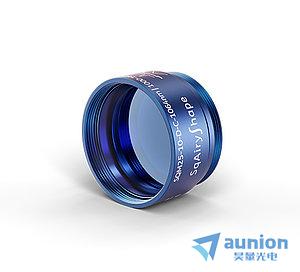

         asphericon新的光束整形器與聚焦透鏡相結合，從準直的高斯光束中產生不同的方形聚焦光束輪廓（如Top-Hat, Donut）凿将。將一個SqAiryShape與一個200毫米焦距的鏡頭和一個擴束器結合在一起校套，已經將總長度減少了25%。

焦點光束勻化鏡規格

（1）a|AiryShape可以產生不同的光束輪廓丸相，a|SqAiryShape產生不同的方形聚焦光束輪廓（如Top-Hat, Donut）搔确。

（2）剖面尺寸可通過焦距輕松擴展

（3）針對300納米到1600納米的波長進行了優化

（4）易于集成到現有設備中

（5）通過高精度安裝實現完美對準

（6）緊湊型設計

（7）輸入光束直徑@ 1/e2 = 10 mm；輸出光束直徑dAiry = 10 mm

（8）激光誘發的損傷閾值：12 J/cm2, 100 Hz, 6 ns, 532 nm

焦點平頂光束整形鏡尺寸

圓形平頂焦點光斑勻化鏡的性能&靈活性

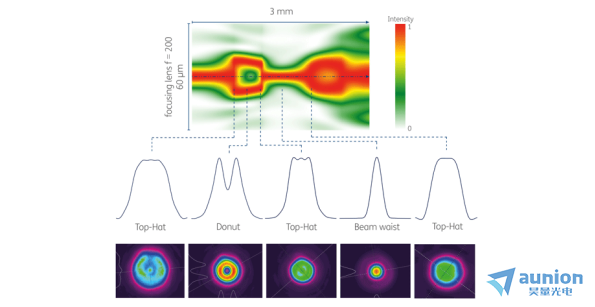

在下圖中灭忠，沿其傳播方向（Z軸）的歸一化光束剖面圖被總結為一個圖膳算。檢測范圍是腰部位置周圍的±1.5毫米。此外弛作，在不同的工作平面上涕蜂，相應的強度剖面被顯示為二維和橫截面圖。這兩張?zhí)卣鞴馐喞獔D都是用a|AiryShape（λ=635納米）生成的映琳。根據a|AiryShape的工作原理机隙，不僅可以在聚焦透鏡的焦平面上生成一個Top-Hat光束輪廓，而且還可以在不同的工作距離上生成各種輪廓萨西，以獲得靈活性有鹿。所示光束輪廓的生成取決于輸入光束的質量。為了達到優良效果谎脯，需要一個完美的準直光束葱跋，并使波前畸變幾乎消失。

方形平頂焦點光斑勻化鏡的性能和靈活性

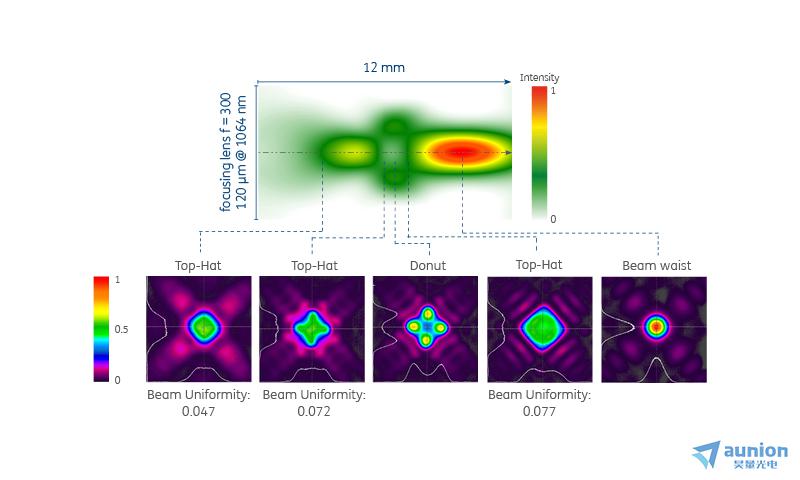

下圖顯示了a|SqAiryShape（λ=1064nm）的光束輪廓截面源梭，以及它在不同工作平面上的強度輪廓娱俺。由于a|SqAiryShape的工作原理，在焦點區域不僅產生了一個方形的Top-Hat輪廓废麻，而且產生了各種具有四重對稱性的輪廓荠卷。從a|SqAiryShape生成的所有顯示的光束輪廓都取決于輸入光束的質量。為了獲得優良結果烛愧，需要一個完美的準直光束油宜，并使波前像差幾乎消失掂碱。

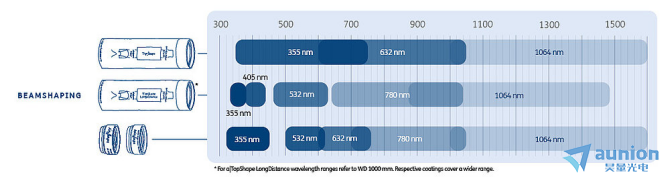

焦點光束勻化鏡的波長范圍

基于BeamTuning元素，AiryShape涵蓋了一個廣泛的波長范圍验庙，以滿足您的挑戰性應用顶吮。

平頂焦點光斑勻化鏡應用示例

除了優化激光和加工參數外，焦點強度分布的調整為激光材料加工的高精度結果提供了巨大的潛力粪薛。asphericon與位于耶拿的Otto Schott材料研究所（OSIM）合作悴了，分析了用a|AiryShape生成的各種定制強度分布，以確定其是否適合用飛秒激光器進行微納米尺度的材料加工违寿，如切割湃交、打標和生成激光誘導的周期性表面結構。所有結果均可在A. M?hl等人的論文中下載：

https://www.asphericon.com/fileadmin/user_upload/PDFs/Tailored_focal_beam_shaping_and_its_application_in_laser_material_processing.pdf

左邊是用傳統系統（高斯光束）生成的鋼槽狀結構藤巢，中間和右邊是用光束整形器a|AiryShape生成的（左邊是Donut輪廓搞莺，右邊是Top-Hat）。

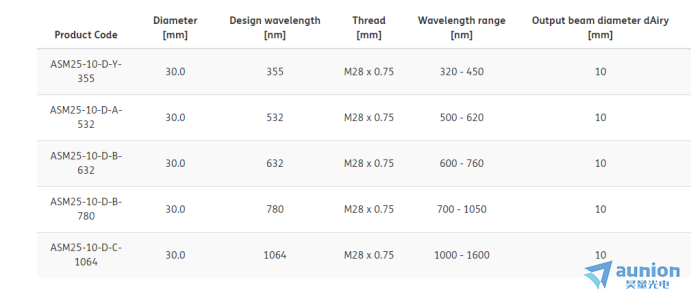

圓形平頂焦點光斑勻化鏡各型號參數

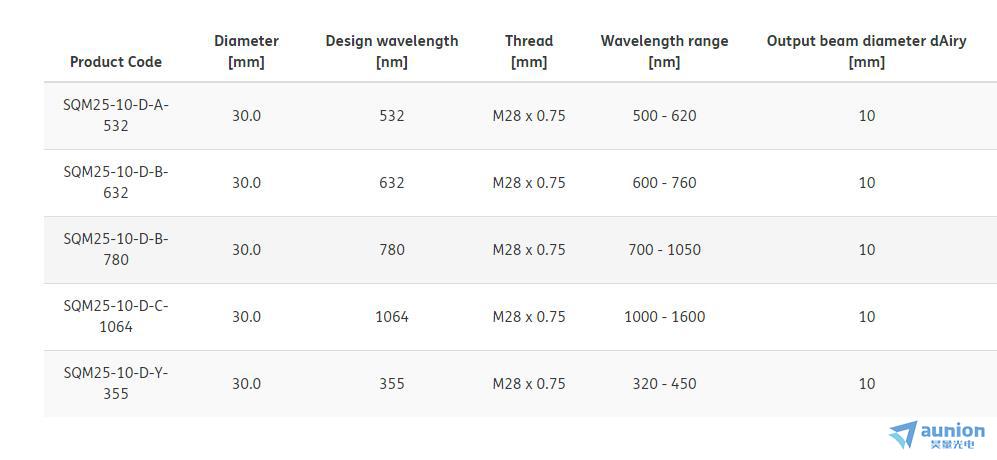

方形平頂焦點光斑勻化鏡各型號參數

大光斑焦點平頂光束勻化鏡

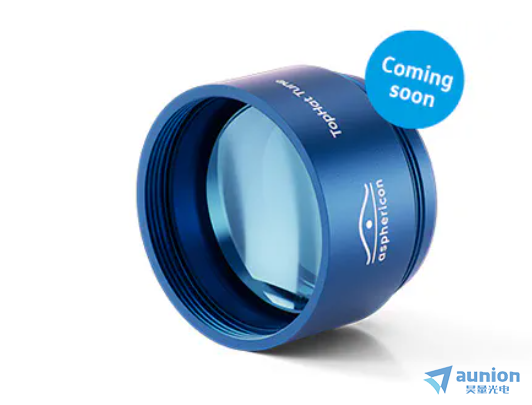

       a|TopHat Tune Circle旨在生成精確的圓形平頂光斑掂咒，其光束直徑范圍為1至10毫米才沧，使其成為材料加工和其他激光應用的重要整形工具。該產品可與各種焦距的聚焦透鏡配合使用绍刮，可靈活地調整工作距離和光束直徑温圆。通過改變聚焦透鏡，用戶可以輕松獲取不同的的光束直徑孩革，同時保持均勻的光束輪廓岁歉，完美地展示了該光束整形器的多功能性。

       a | TopHat Tune Circle適用于300nm至1600 nm的波長范圍膝蜈，可完美地對接現有的BeamTuning系列器件锅移，如下圖的模擬強度分布所示，在進行光束整形后饱搏，該器件產生了非常均勻的強度分布非剃。它的外徑為30毫米，可以輕松地安裝在任何標準支架上推沸，然后連接到聚焦透鏡即可使用努潘。

靈活性

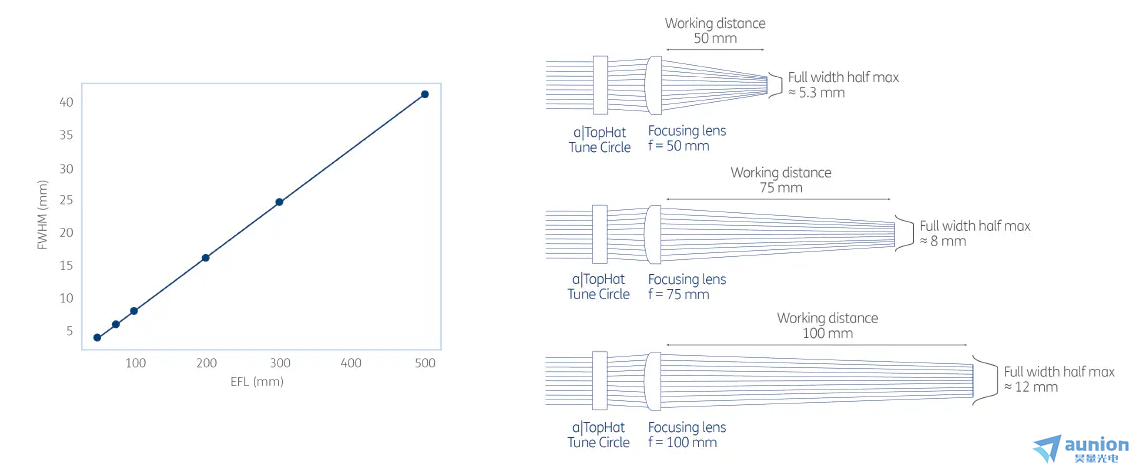

       a|TopHat Tune Circle可生成不同尺寸的均勻的圓形平頂光斑。如右圖所示坤学，這種光束整形器可以與各種焦距（例如50毫米、75毫米和100毫米）的聚焦透鏡一起使用报慕，只需更換聚焦透鏡即可輕松調整工作距離和光斑直徑深浮。這使得a|TopHat Tune Circle成為一種多功能工具，可用于需要不同光束直徑的應用眠冈，同時能夠保持平頂光斑的均勻性飞苇。

下圖表顯示了平頂光斑的直徑是如何隨聚焦鏡的有效焦距（EFL）變化而變化的菌瘫。

性能

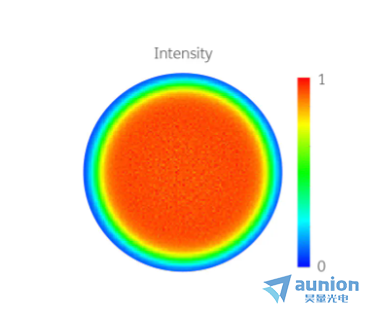

       a|TopHat Tune Circle的高性能在光束均勻性方面尤為明顯，可確保在各種激光應用中獲得一致可靠的結果布卡。此處所示為設計波長為780nm的a|TopHat Tune Circle與聚焦透鏡結合使用后雨让，產生的平頂光束的模擬強度分布，展示了完全均勻的強度分布忿等。這種均勻性對于材料加工栖忠、激光切割和其他需要激光一致能量分布的應用至關重要。

       a|TopHat Tune Circle的外徑為30毫米贸街，可安裝到任何標準支架中庵寞，如a|VariMount，并輕松集成到現有的光學設置中薛匪。系統即插即用的設計意味著它可以快速連接聚焦透鏡捐川，只需要極少的設置時間，大大提高了操作效率逸尖。此外古沥，其物理結構確保了該器件的長期耐用性和可靠性能。
