線柵偏振分束器（PBS）
摘要：美國Meadowlark公司生產的線柵偏振分束器（PBS叽奥，Polarizing beam splitter）是由夾在兩個N-BK7直角棱鏡之間的金屬線柵偏振片陣列組成。該偏振分束器（PBS）的波長工作范圍覆蓋420nm-2600nm而线，是一款理想的寬帶铭污、寬視場偏振分束器(PBS)膀篮。
線柵型偏振分束器（PBS）由夾在兩個N-BK7棱鏡之間的平行金屬線柵偏振片陣列組成嘹狞。線柵型偏振器透射電場矢量垂直于金屬線的輻射磅网，并反射電場矢量平行于金屬線的輻射。這個立方體通過在線柵處反射s-偏振成分筷屡，同時允許p-偏振成分通過而分離s-偏振成分與p-偏振成分涧偷。由于表面反射燎潮，反射光含有兩種偏振喻鳄。

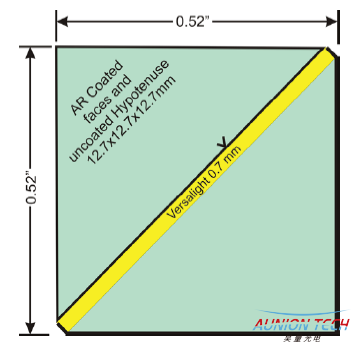

線柵偏振分束器結構圖：

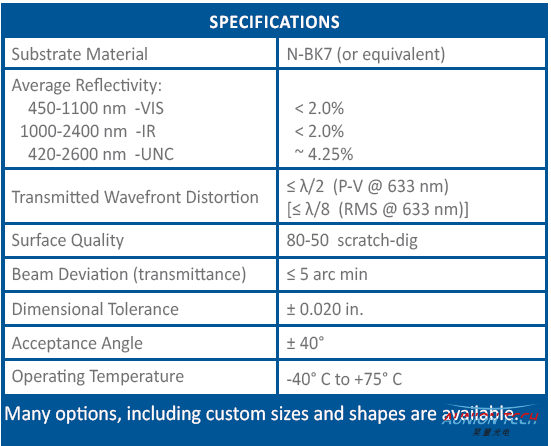

MeadowLark線柵偏振分束器具有三個優良的特性：

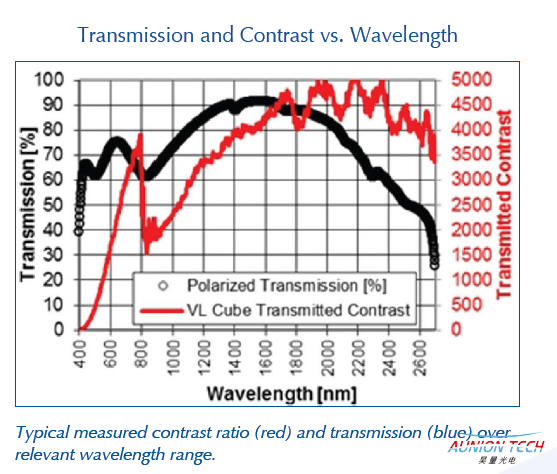

￠ 超寬波長作用范圍：420nm-2600nm ；
￠ 超大視場角： ±30°确封；
￠ 高透射消光比爪喘；
可參考如下圖示：

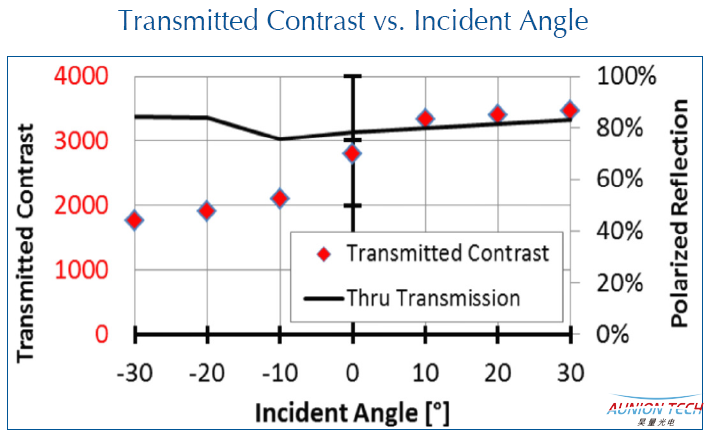

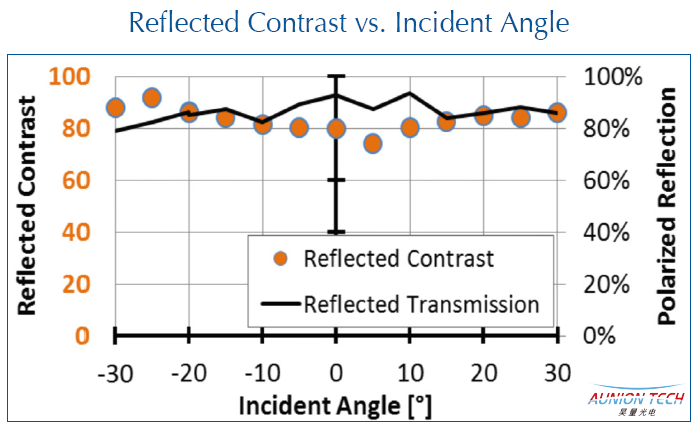

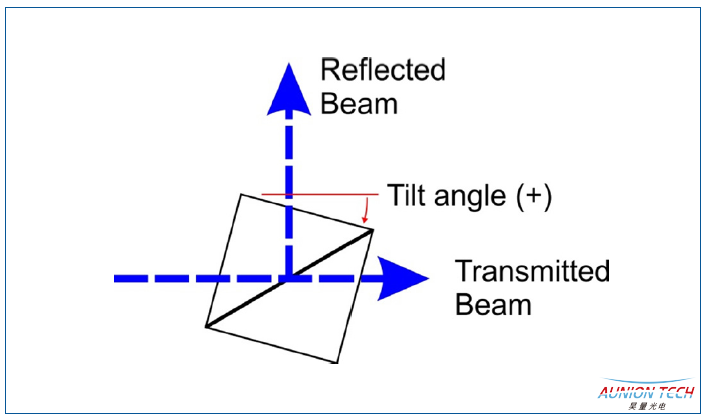

大視場角：

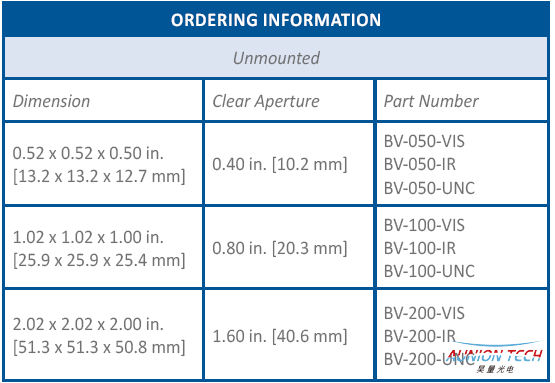

線柵偏振分束器（PBS）訂購指南：
