OPTIPHASE 是一家高性能干涉系統(tǒng)的供應商，提供用于精密測試和測量儀器以及光纖傳感系統(tǒng)的光纖干涉儀卿樱。這些干涉儀由OPTIPHASE研發(fā)的PZ1低剖面光纖拉伸器驅動僚害，通過一個前面板BNC連接器進行增強調制。邁克爾遜干涉儀和馬赫-曾德爾干涉儀的波長從1064納米到1550納米不等繁调。每個干涉儀都有一個“零米”路徑不匹配萨蚕，這為改變延遲長度以適應不同的測試應用提供了靈活性。標準長度是50米蹄胰。如有其它需求岳遥，可以根據用戶需要定制干涉儀。
產品典型應用
激光頻率/相位噪聲測試
干涉?zhèn)鞲心M仿真
路徑不平衡干涉儀
產品列表
| 型號 | MFI-10-50 | MFI-13-50 | MFI-15-50 | MZI-10-50 | MZI-13-50 | MZI-15-50 |
| 操作波長 | 1064 nm | 1310 nm | 1550 nm | 1064 nm | 1310 nm | 1550 nm |
| modulation（調制參數） | ||||||
| Modulator Constant | 2.5 rad/V | 2.0 rad/V | 1.6 rad/V | 1.2 rad/V | 1.0 rad/V | 0.8 rad/V |
| Maximum Voltage Range | ± 500V [off resonance, 1000V P-P] | |||||
| Maximum Frequency Range | See chart page 2, specified at 1550 nm | |||||
| Modulator Interface | BNC | BNC | ||||
| Path Mismatch(Without delay) | Zero meter +/- 10 cm | Zero meter +/- 10 cm | ||||
| 光纖型號 | HI-1060 | SMF28e+ | HI-1060 | SMF28e+ | ||
| 光纖接口 | FC/APC | FC/APC | ||||
| 光功率限制 | 250 mW | 500 mW | ||||
| 尺寸&重量 | 10.2”L X 6.3”W X 3.5H”; 6 lbs. | 10.2”L X 6.3”W X 3.5”H; 6 lbs. | ||||
| Delay Coil | ||||||
| 延遲長度區(qū)間 | 0.5 meters to 1,000 meters | 0.5 meters to 1,000 meters | ||||
| 標準長度 | 50 meters | 50 meters | ||||
| 光纖型號 | HI-1060 | SMF28e+ | HI-1060 | SMF28e+ | ||
| 接口 | FC/APC | FC/APC | ||||
| 可選的Delay Coils | Substitute “50” in the model number with desired length in meters | |||||
產品應用介紹
激光頻率/相位噪聲測試

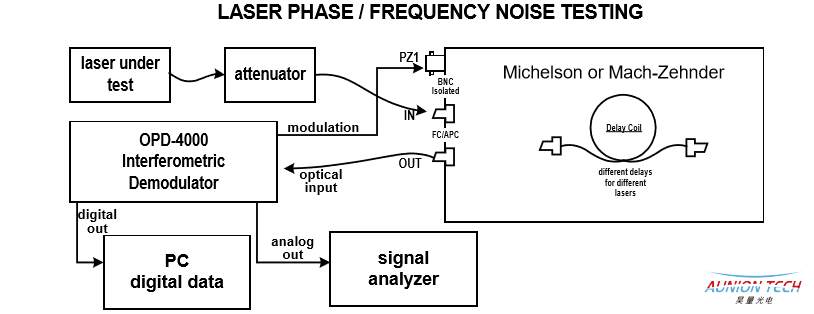

將激光連接干涉儀裕寨，用戶可以選擇安裝或更換的延遲線來實現光路延遲浩蓉，將干涉儀設置為適當的光路失配。OPD4000調制輸出端PZ1光纖拉伸器輸入段端宾袜。OPD-4000相位測量輸出模式可選擇數字輸出或模擬輸出捻艳。數字數據可以通過后期處理。模擬數據直接輸入信號分析儀庆猫。

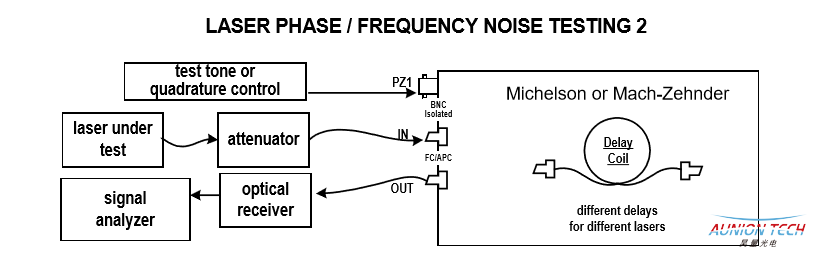

將激光連接干涉儀认轨，用戶可以選擇安裝或更換的延遲線來實現光路延遲，月培，將干涉儀設置為適當的光路失配好渠。電壓控制應用于PZ1光纖拉伸器輸入昨稼，以保持正交偏置。輸出光信號應用于光接收機拳锚。接收機輸出到信號分析儀或數字化儀/記錄器。

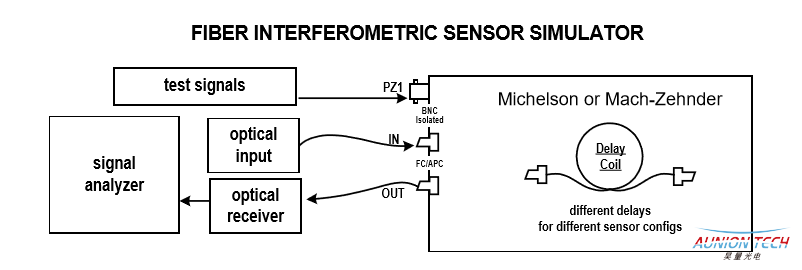

光纖干涉?zhèn)鞲心M
產品標簽：馬赫增德爾干涉,邁克爾遜干涉,M-Z干涉,光纖干涉儀,OPTIPHASE
