在工業制造過程中阻荒，需要測量微小位移來確定產品的尺寸誤差范圍挠锥，如此微小的位移精確到um或者nm級別，直接測量是很困難的侨赡，但是利用光學的方法則可以有效的測量蓖租。位移測量在精確定位、精密加工和測試中非常重要羊壹。一般可采用激光干涉儀蓖宦、線性編碼器、測距儀等技術進行測量油猫，本文將介紹激光干涉儀這種方法的原理及應用。
展示全部
位移測量
1激光干涉儀
激光干涉儀是采用干涉技術進行位移測量的儀器情妖。它具有非接觸睬关、高速、高精度測量的優點鲫售，廣泛應用在光刻共螺、精密機械加工和坐標測量領域中。
(1)單頻激光干涉儀與外差激光干涉儀
設入射到光電探測器的兩束線偏振光為E1和E2,兩者的偏振方向相同情竹，光頻分別為f1和f2這兩束光可表示為:
式中藐不，V1和V2為振幅；φ1和φ2為初位相秦效。
兩束光波進行干涉后的信號強度為：
當為f1=f2時雏蛮，干涉儀稱為單頻型干涉儀。位移通過干涉信號的位相變化來測量阱州。干涉信號直流電平的波動影響了位相測量的準確性挑秉，原因是由于激光功率的變化。guo家物理實驗室開發出的干涉儀苔货，采用3個位相分別為0°,90°犀概、180°的干涉信號的組合來消除直流分量波動的影響。
當為f1≠f2時夜惭，能夠觀察到拍頻為lf1-f2I的信號姻灶，此干涉儀稱為外差型干涉儀。如果反射鏡發生移動诈茧，則反射鏡反射回的光波發生了多普勒頻移。當頻率為f2的光信號經移動速度為v的反射鏡反射時，多普勒頻移Δf2為2vf2/c,其中c為光速曾沈。則時間T內的波數為2vT(f2/c)=2L/λ2,L是被測位移这嚣，λ2為頻率為f2的光波波長。
為了進行準確的干涉測量塞俱，激光頻率的穩定性很重要姐帚。所需的兩個光頻率通常由雙模激光器、塞曼激光器敛腌、聲光調制器(AOM)或雙聲光調制器來產生卧土。
(2) 干涉儀的光學系統

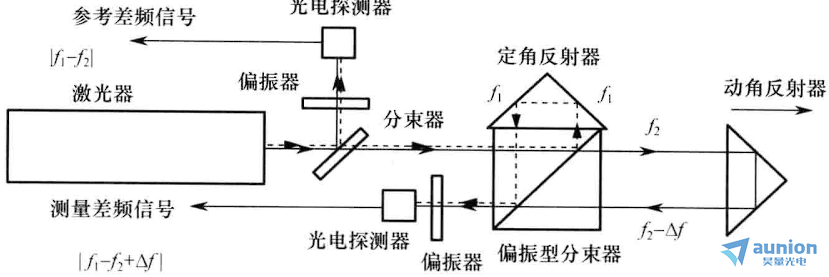

下圖為外差型激光干涉儀測量角反射器位移的光路原理圖。具有不同頻率f1和f2的兩束光波像樊，經偏振器變?yōu)榫€偏振光，且偏振方向相互垂直旅敷。為了使經分束器反射光束的參考差頻信號頻率為1f1-f21, 讓此光束經過45°偏振器生棍，在光電探測器上產生差頻信號。
另一光束入射于偏振分束器(PBS),經其反射后媳谁，光頻為f1采用定角反射器使其通過固定路徑涂滴，然后再次經偏振分束器(PBS)反射。透射光頻率為f2,通過由動角反射器形成的可變路徑晴音，再次通過偏振分束器 (PBS)柔纵。這兩束光發生相干作用，經一偏振器后锤躁，在另外一個光電探測器上產生差頻信號搁料。被測和參考差頻信號的位相差表示了動角反射器的移動位移。

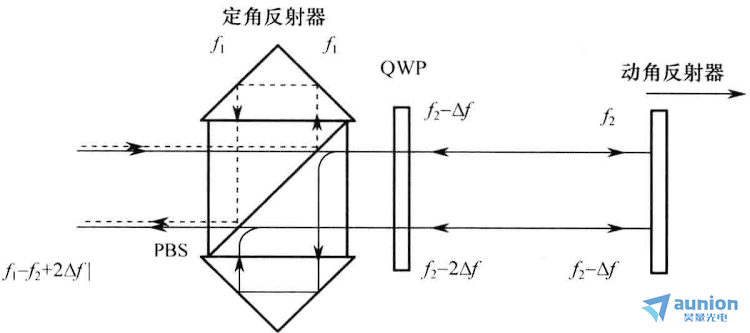

角反射器是有用的系羞，因為它可沿原方向反射回光束，且不會反饋到光源處椒振。但是昭伸，在某些應用中，要求使用平面反射鏡而不是角反射器澎迎。下圖給出了使用平面反射鏡時的光路結構庐杨。通過1/4波片改變測量光束的偏振方向，測量光束兩次通過測量路徑夹供，因此灵份，分辨率相對于角反射器型加倍。
(3) 影響測量結果及不確定度的因素

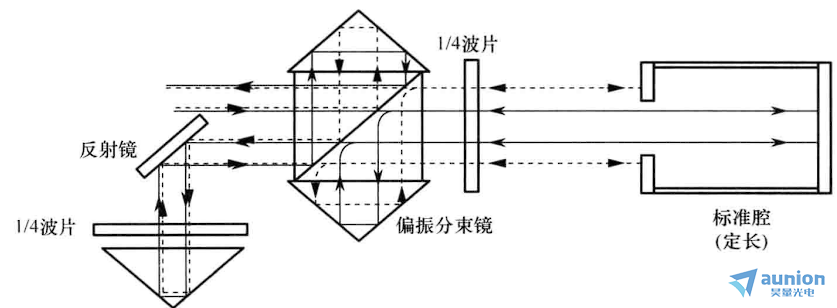

當光干涉技術用在長度測量中時罩引，應該考慮空氣折射率的影響各吨。空氣折射率的校正方法有兩種，一種是測量環境參數揭蜒，如空氣溫度横浑、空氣壓力、濕度及二氧化碳的密度屉更，然后使用經驗公式計算及校正空氣的折射率徙融。另外一種方法是用長度穩定的腔體，即波長跟蹤器來測量,它由穩定的腔體及差分干涉儀組成瑰谜，如圖所示欺冀。一束偏振光是經標準腔體的前表面反射，另一束是經后表面反射萨脑。這種差分干涉儀可測量腔體的光學長度隐轩。
腔體是由具有很小熱膨脹系數的材料制成的，其幾何長度非常穩定渤早；因此职车，腔體的光學長度變化可認為是腔內空氣折射率變化的結果鹊杖。也就是說悴灵，空氣折射率的變化可通過監測腔體的光學長度的變化來測量，那么就可在同一測量環境下骂蓖，用作位移測量的校正积瞒。

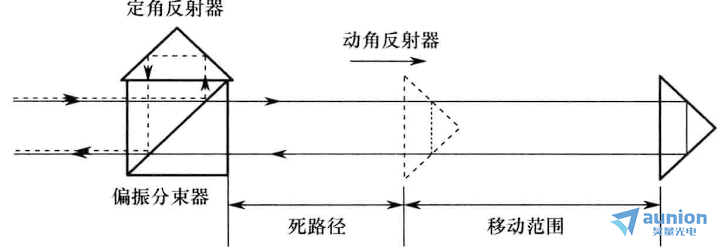

測量中，參考通道和測量通道的溫度變化會引起誤差登下。從分束鏡到動角反射鏡的zui近位移變化距離稱為死路徑茫孔，其在位移測量中不起作用，但它對測量結果有影響庐船，也就是說银酬，這段死路徑會由于溫度變化或振動而使光程波動筐钟，zui終使測量結果產生誤差揩瞪。
