多頻鎖相放大器 MLA

多頻鎖相放大器MLA

       昊量光電新推出的多頻鎖相放大器MLA 提供了一種測量線性和非線性系統的新方法。MLA 擁有 80MHz 的帶寬挣惰、6 個輸出卧斟、4 個輸入和 6 個觸發器。全部同步到一個全局參考信號中憎茂，涵蓋了廣泛的應用珍语。它可以作為任意波形發生器、示波器竖幔、頻率計數器板乙、頻譜分析儀、網絡分析儀以及32頻鎖定放大器拳氢。MLA是多頻募逞、多端口和多用途的。

 原理 - 單通道實現多頻測量

        MLA的特殊之處在于所有的輸入信號分量都可以鎖定到一個參考振蕩饿幅，使用一種特殊的數字算法來實現多個同步鎖定，使所有鎖定的頻率都在相同的參考振蕩下工作戒职。這種同步操作模式是通過調整所有輸入信號的頻率來確保它們是測量帶寬的整數倍來實現的栗恩；換句話說，所有頻率都可以鎖定在給定帶寬的參考振蕩上洪燥。這種新的實現方式稱之為調諧磕秤，同時也基于這種分析方式，使得MLA在探測非線性方面顯得特別強大捧韵，至多支持32個頻率的分析市咆，如右圖所示

                                                                                                誤差 - 頻譜泄漏的避免

                                                                                                               對信號進行FFT變換時，一般情況下總是從離散數據中選取一部分處理再来，可以稱為一幀數據蒙兰。而且FFT是在一定假設下完成的，即認為被處理的信號是周期信號芒篷。因此搜变，F(xiàn)FT之前會對這一幀數據進行周期擴展。但如果選取的這一幀數據不是信號周期的整數倍针炉，如左圖紅色選點挠他，則在周期擴展時會存在樣點的不連續性，這將導致FFT之后得到的頻譜失真篡帕。

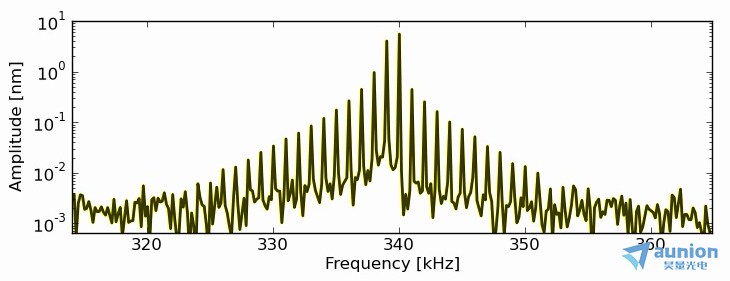

       就像左圖中原本只有三個頻率（藍色信號）殖侵，因為頻譜泄漏贸呢，即選點是本來應該為藍色的周期性點位，但實際為紅色的點拢军，導致FFT變換后出現大量原本‘不存在’的頻率楞陷。MLA設備借助調諧，即調整所有輸入信號的頻率使其為測量帶寬的整數倍來避免傅里葉泄漏朴沿，也就是左邊圖中頻率軸上的黑色網格顯示

  靈活 - 適合于各類實驗

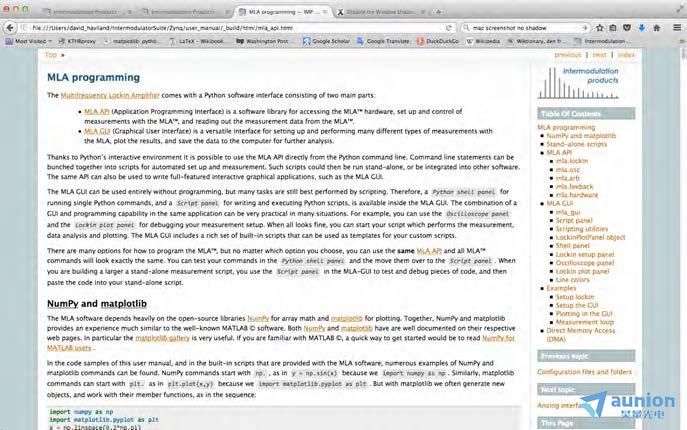

       MLA的圖形用戶界面 （GUI） 內置 Python 腳本面板猜谚，因此您可以直接訪問 GUI 內部的應用程序編程界面 （API）。GUI 易于使用赌渣，適用于多種不同類型的測量魏铅。通過包含大量示例程序和 API 完整文檔的用戶手冊，測量軟件可以實現大量的功能坚芜！包括：

 測量傳輸功能览芳。

 鎖定諧波、調制產品鸿竖。

 快速監控寬頻段響應沧竟。

 觸發并加倍觸發鎖定測量。

 任意偏置與精確計時缚忧。

 頻率域多路復用悟泵。

 測量過程中的事件計數。

參數規格

    ◆ 4個信號輸入（直流-80 MHz）闪水，

    ◆ 10 MHz 參考時鐘輸入和輸出

    ◆ 2 個信號輸出（直流 - 80 MHz）

    ◆ 4 個非公制輸出（直流 - 100 kHz）

    ◆ 采樣頻率高達250 MSPS

    ◆ 用于控制/數據傳輸?shù)腉bit以太網連接

    ◆ 輸入/輸出分辨率均到16 Bit

獨特優勢及應用

    ◆ 32頻鎖相放大器

    ◆ 基于Python的軟件糕非，高自由度、簡易實現大量控制功能

    ◆ 強大的非線性信號探測

    ◆ 不存在頻譜泄漏球榆，保證輸出信號準確性朽肥！

    ◆ 具有波形發生器、示波器持钉、頻譜分析儀衡招、網絡分析儀、頻率計數器等功能

    ◆ 基于用戶需求可提供定制化的軟件/配套單元

    ◆ 廣泛用于多頻原子力顯微鏡（MF-AFM）激勵信號解調

    ◆ 用于支持石英晶體微平衡（QCMD）的相關設計

若您想要了解更多每强，歡迎下載相關資料或與我們聯系
