在本視頻中，我們將使用Moku:Lab來演示鎖相放大器的基本原理啊送。鎖相放大器是實驗室中常見的儀器偿短，可以提取出淹沒在強噪聲背景中的已知微弱信號。這個視頻分為上下兩部分馋没，在D1部分中，我們將介紹外差法的基本原理披泪，并講解它在鎖相放大中的應用纤子。在第二部分中，我們將介紹鎖相放大器的兩個重要可調節參數：相位和低通濾波器帶寬款票。
Part 1
在本視頻中，我們將使用Moku:Lab來演示鎖相放大器的基本原理艾少。鎖相放大器是實驗室中常見的儀器卡乾，可以提取出淹沒在強噪聲背景中的已知微弱信號缚够。
這個視頻分為上下兩部分幔妨，在D1部分中，我們將介紹外差法的基本原理误堡，并講解它在鎖相放大中的應用。在第二部分中雏吭，我們將介紹鎖相放大器的兩個重要可調節參數：相位和低通濾波器帶寬锁施。

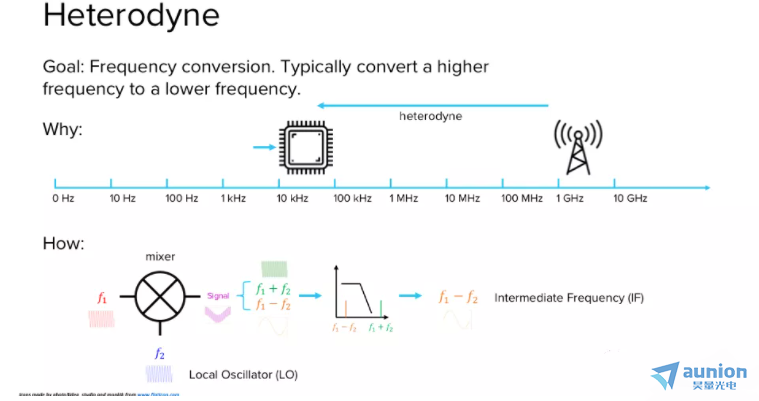

讓我們開始視頻的D1部分。外差法的目的通常是把一個頻率區間的信號轉換到另一個頻率區間。通常情況下肩狂，是將一個高頻率信號轉換到低頻率區間，比如常見的超外差收音機姥饰。之所以需要把高頻信號轉換成低頻信號傻谁，是因為高頻的信號通常更適合于進行發射傳播。常見的射頻信號都在兆赫甚至GHz區間列粪。
然而，這些高頻信號很難直接被模數轉換器和一些其他的信號處理裝置進行直接處理篱竭。因此力图，需要使用外差法對這類信號進行降頻處理。外差法的核心元件是一個混頻器掺逼，它可以將兩組信號進行乘法運算吃媒。
假設我們想要對一個正弦信號f1進行降頻吕喘，我們會把它與另外一個正弦信號f2進行相乘赘那，f2通常被叫做本機振蕩器氯质。由此得到的輸出會混有兩個不同的頻率募舟，分別是f1和f2的和與差。之后拱礁，使用一個低通濾波器將高頻成分濾出，我們將得到一個頻率是f1和f2之差的低頻信號辕漂，通常也叫做中頻呢灶。
讓我們使用Moku:Lab展示一下這個過程。

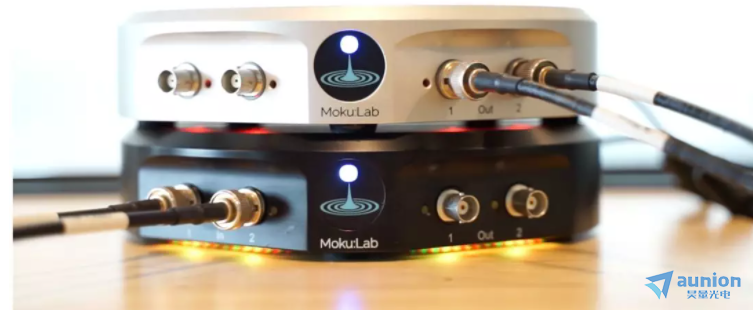

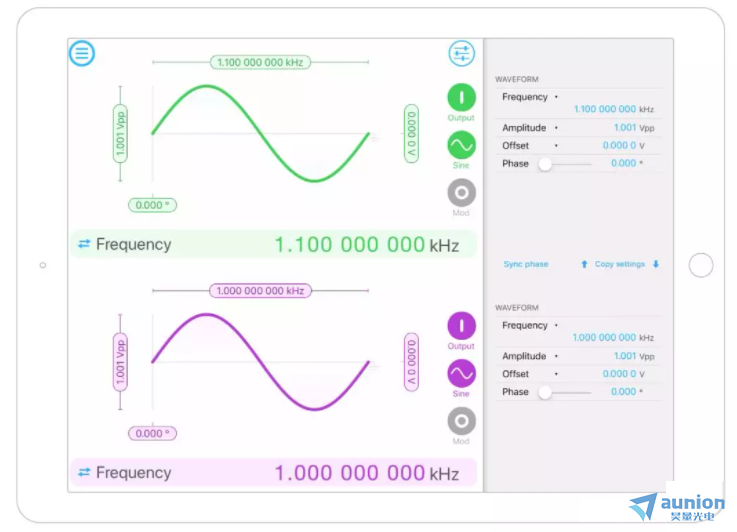

首先钉嘹，我們啟動兩臺Moku，我們使用銀色的Moku作為一個波形發生器跋涣，產生我們的信號與本機振蕩缨睡。然后乳蓄，我們使用黑色Moku的鎖相放大器進行外差混頻洞就。拿起iPad惕它，我們首先連接到銀色的Moku沛贪，啟動波形發生器拾并。我們產生兩個正弦波，分別在1kHz和1.1kHz嗅义，并同步他們的相位。

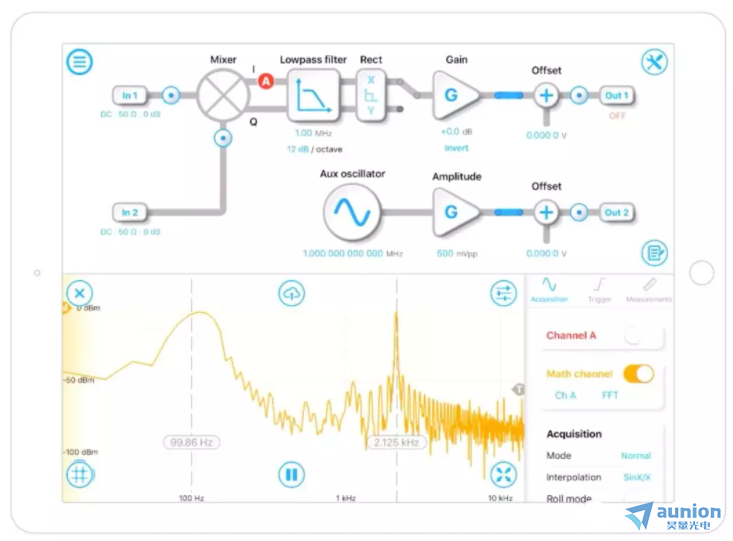

然后隐砸，我們切換iPad連接到黑色的Moku之碗，并啟動鎖相放大器。鎖相放大器中褪那，有一個混頻器。首先式塌，我們使用內建的示波器來確認一下黑色的Moku接收到了1kHz和1.1kHz的正弦信號博敬。之后，啟動混頻器后的監測點峰尝。我們可以看到這個信號中包含了一個高頻和一個低頻的成分。開啟傅立葉變換功能武学，從頻域來觀察這個信號祭往。我們可以看到兩個峰，分別在100Hz和2.1kHz火窒，f1與f2的和與差硼补。
我們啟動低通濾波器之后的觀測點熏矿。一開始已骇，我們的低通濾波帶寬遠高于2.1kHz票编，所以我們可以看到兩個峰在基本一樣的振幅褪储。然后，我們調低低通濾波器的帶寬到100Hz乱豆。我們成功地將高頻成分削減到了-55 dbm〉踔海回到時域宛裕，我們可以看到100Hz的中頻信號。

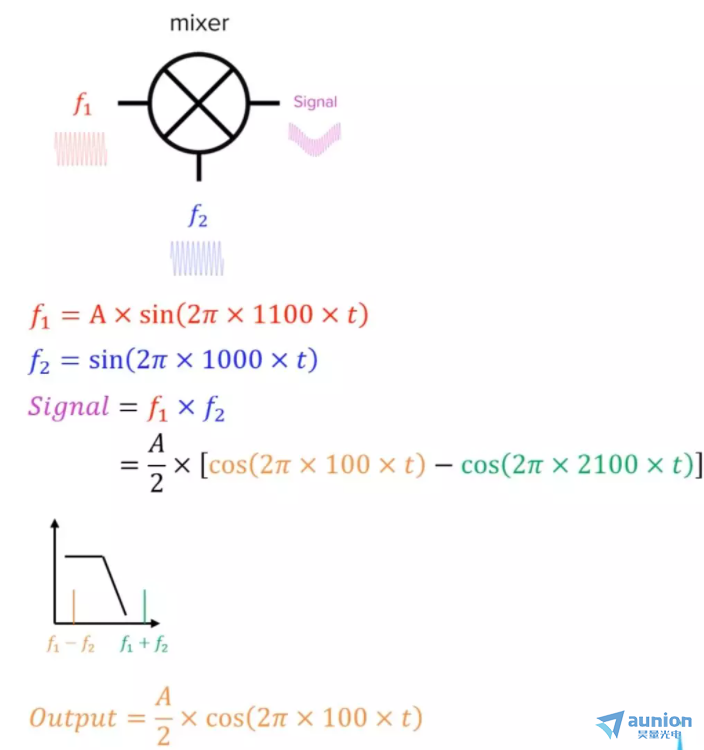

讓我們用數學方法證明一下這個結果论泛。兩個處于1kHz和1.1kHz的正弦函數，相乘并使用三角恒等式化簡屁奏，我們得到的的新函數中包含了兩個原函數頻率的和與差岩榆。之后，使用低通濾波器將兩者是和濾掉，得到了100Hz的中頻信號勇边。這就是外差法的基本原理。
現在粒褒，讓我們試想一下這樣的情況：如果我們的信號與本機振蕩器的頻率完全相等识颊，會出現怎么樣的結果？

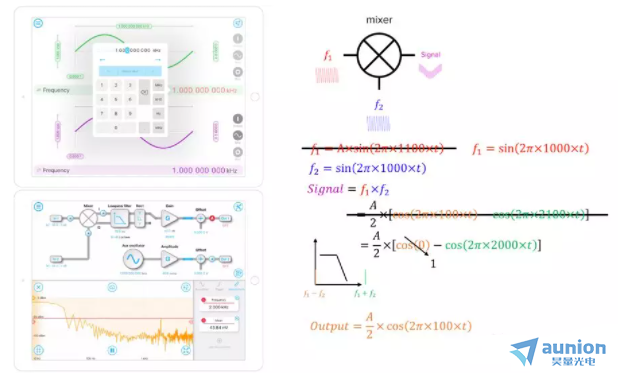

讓我們使用Moku來測試一下奕坟。首先祥款，我們拿兩個iPad月杉。用D1個iPad連接銀色Moku波形發生器刃跛，第二個iPad連接黑色Moku的鎖相放大器苛萎。啟動中頻信號的檢測點桨昙，開啟頻率，平均值绊率，以及傅里葉變換。開始時究履，這個信號的頻率是100Hz滤否，平均值為0。下一步最仑，我們把1.1kHz的信號逐漸調到1kHz。在此期間泥彤，我們可以看到中頻信號頻率逐步降低欲芹，Z后，變成了一個直流信號吟吝。而平均值從0瞬間上升菱父。
讓我們用數學方法證明一下剑逃。將f1換成一個1kHz的信號浙宜，通過同樣的計算，我們得到的信號會包含一個直流信號粟瞬，以及一個高頻信號。將高頻信號濾出萤捆，我們會得到一個與原信號強度成正比的直流信號裙品。像這樣俗批，通過使用一個與信號頻率相同的本機振蕩器來檢測信號市怎，并得到原信號的強度岁忘，這就是鎖相放大器的基本原理。

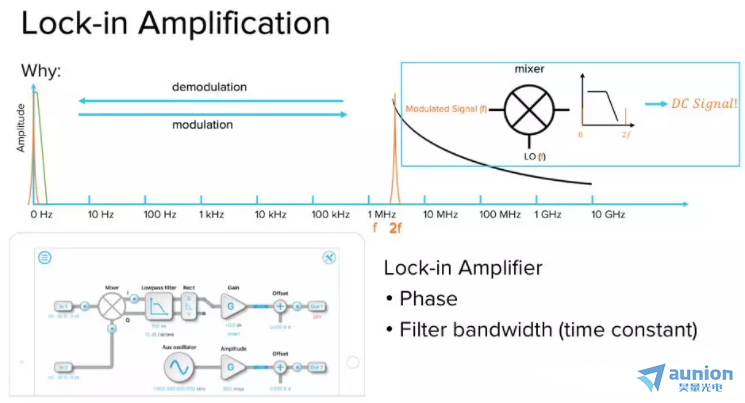

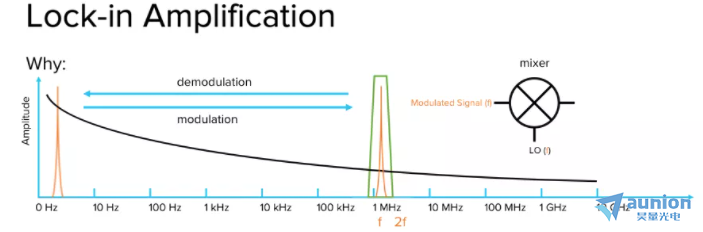

為什么鎖相放大器可以給我們的測量帶來提升臭觉？一個Z重要的原因是因為1/f噪聲的存在。如圖黑色線所示辱志，1/f噪聲是與頻率成反比的。低頻區間的檢測有比高頻高很多的本底噪聲狞膘。因此揩懒，如果我們可以將我們的源信號調制成一個高頻信號挽封，再進行檢測已球，可以非常有效的避免1/f噪聲。
調制之后智亮，我們應使用一個帶通濾波器將我們所需的信號濾出，并得到其振幅点待。然而阔蛉，在實際使用中，一個及窄帶寬的濾波器非常難以實現癞埠。另外，用帶寬濾波器每次變換頻率苗踪，都需要重新更換濾波器颠区。
因此，我們使用將信號與本機振蕩器進行混頻的方法通铲，將信號變頻到直流區間毕莱。然后颅夺，使用一個低通濾波器朋截，將信號濾出碗啄。這個過程也就做解調质和。而調制解調的過程就是鎖相放大器的基本運行原理。
Part 2
在D1部分中饲宿，我們介紹了外差法(heterodyne)厦酬，調制解調等鎖相放大器的相關概念。在這一部分中瘫想，我們將介紹鎖相放大器的兩個重要的可調參數仗阅，相位以及濾波器帶寬(filter bandwidth)。
首先减噪，我們來看一下相位對測量的影響。在D1部分中车吹，我們的演示是基于信號與本機振蕩器之間沒有相對的相位差筹裕。相位差的存在會對測量帶來什么樣的影響？讓我們用Moku:Lab來測試一下窄驹。
我們將使用銀色的Moku作為波形發生器來產生我們的輸入信號，黑色的Moku作為鎖相放大器乐埠。在這個實驗中抗斤，我們將使用鎖相放大器的內部時鐘來產生本振信號。這樣我們可以方便地調節本地振蕩器的相位以實時觀察結果丈咐。

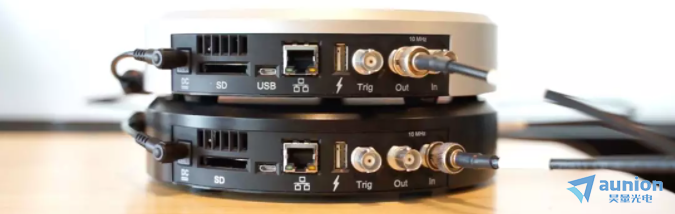

為了保證兩臺Moku的內部時鐘同步瑞眼，我們通過BNC線連接兩臺Moku的10MHz同步信號棵逊。然后伤疙，使用銀色的Moku產生一個1kHz的正弦信號歹河，連接到鎖相放大器的輸入掩浙。

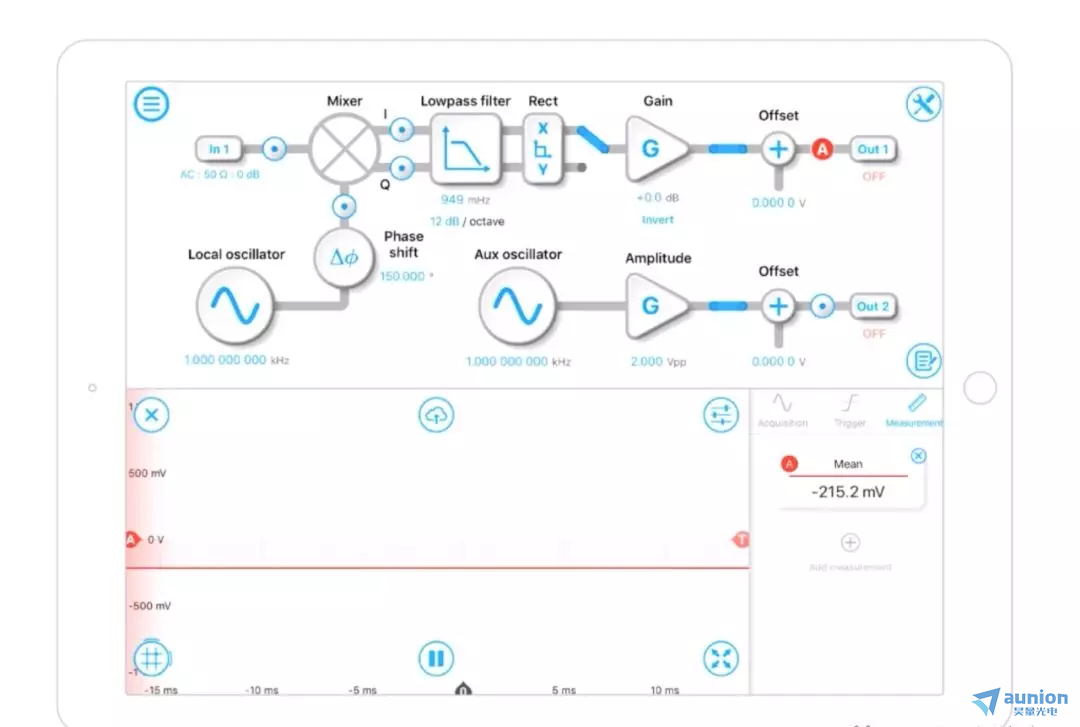

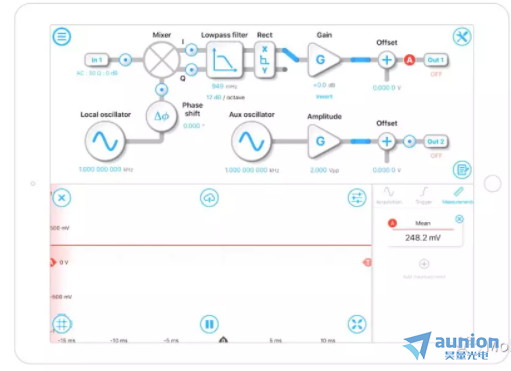

拿起一個iPad，并啟動鎖相放大器厨姚。將參考模式從外部（external）調整到內部（internal）。然后開啟混頻器前的兩個觀測點键菱，確保信號與本機振蕩器相位同步谬墙。然后，將觀測點放置于放大器的輸出端经备，現在的信號大約為250毫伏。然后侵蒙，我們通過滑動來調節本機振蕩器的相位造虎。我們可以觀察到，隨著我們增大相位纷闺，信號減弱算凿。

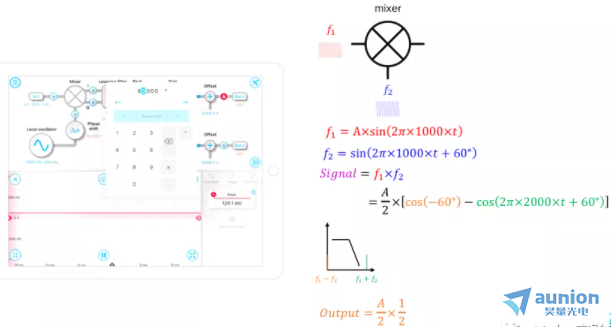

在相位為60度的時候，信號平均值變成了原信號的大約二分之一氓轰。讓我們用數學的方法驗證一下：我們有兩個1kHz的正弦函數婚夫，相位相差60都。通過相乘和低通濾波器署鸡，與之前相比，多出了一個cosine（60）的系數靴庆，等于二分之一时捌。這與我們的觀測結果吻合。
所以炉抒，想要得到結果匣椰，保證本機振蕩器與信號的相位相同非常重要端礼。然而在實際使用中，這一點卻常常難以實現入录。另外，任何微小的相位浮動都會直接表現為鎖相放大器信號強度的變化僚稿，從而降低輸出信號的穩定性與信噪比。為了避免這類問題，Moku:Lab的鎖相放大器使用了雙相位解調泌类。讓我們來看一下它是如何工作的读跷。
在雙相位解調中，我們使用兩個不同的混頻器衰猛。輸入信號被復制，并分別輸入到兩個混頻器中刹孔。兩個混頻器將信號與本機振蕩器的頻率混頻啡省，然而兩個本機振蕩器之間有90度的相對相位差。這樣髓霞，鎖相放大器將同時在兩個不同相位對信號進行解調，并得出兩個輸出方库，通常并叫作X和Y（或者“同相”和“正交”分量）结序。

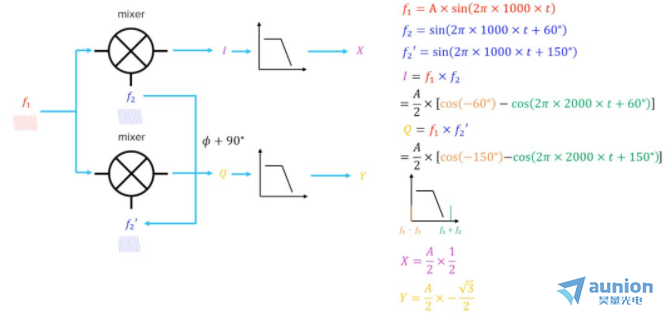

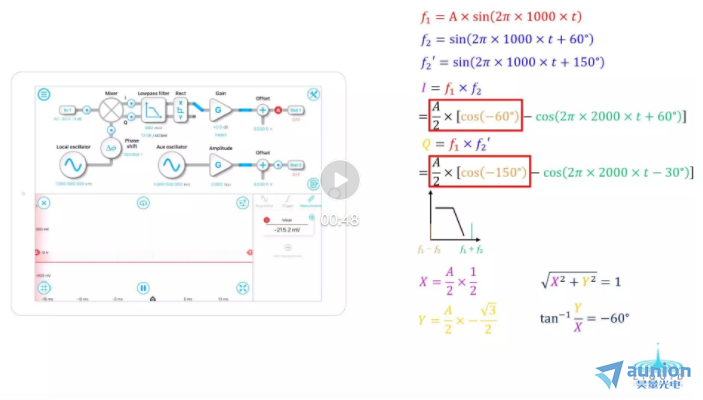

讓我們算一下X與Y的相對強度，并用Moku:Lab驗證一下纵潦。我們的信號f1徐鹤，以及兩個本機振蕩器f2與f2’。我們將他們相乘凳干，并濾掉高頻組分晴裹。我們可以看到我們得到的X與Y的強度分別為原信號的1/2與二分之根三。這個結果也與實驗結果吻合救赐。雙相位解調是如何幫助我們提高鎖相測量的呢涧团？

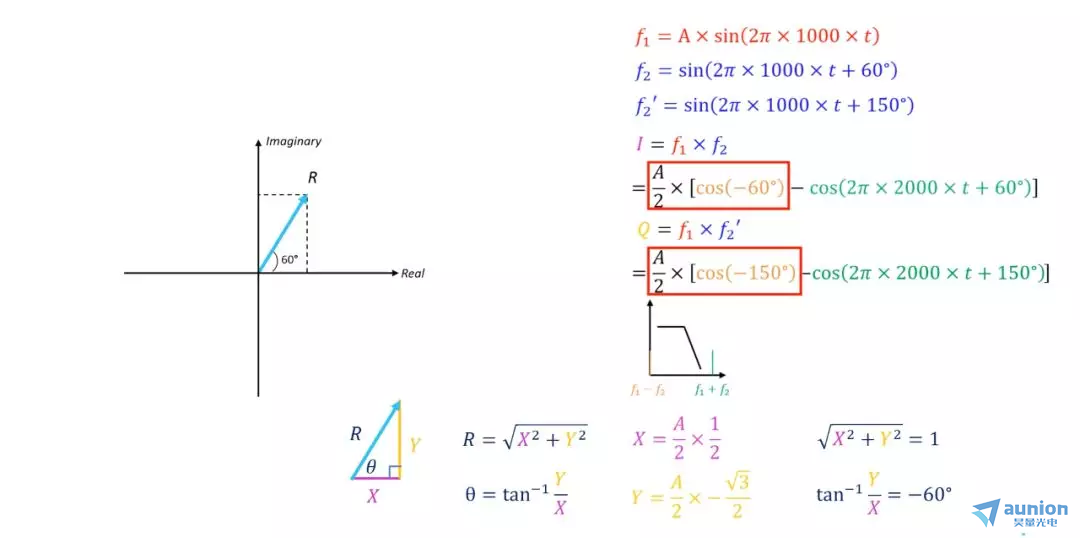

讓我們想象一下在極坐標系中经磅，我們有一個信號泌绣，振幅為R。當這個信號與cos60和cos150相乘時阿迈，我們等同于把這個信號分別投影到了實軸與虛軸之上。這兩個投影與原信號組成了一個直角三角形轧叽，其中R的振幅可以通過勾股定理苗沧，根號下X平方+Y平方來算出。而相位差可以通過反正切arctangent Y除以X來算出炭晒。這樣，我們就可以實時檢測原信號的絕對振幅與相對相位了网严。
Moku:Lab的鎖相放大器帶有雙相位解調功能识樱。點擊屏幕上的坐標切換按鈕，可以在直角坐標系（X與Y）與極坐標系（R與Theta）之間切換震束。在R與theta模式下怜庸，我們可以看到R并不受到相對相位差的影響垢村。而theta則可直接用來觀測信號與本機振蕩器的相位變化割疾。
讓我們總結一下肝断，在這一節中杈曲，我們通過Moku:Lab演示了相位對鎖相放大器的影響，并講解了雙相位解調的基本原理胸懈。下面，我們來討論一下低通濾波器的帶寬趣钱。在混頻后涌献，我們的信號會被低通濾波器濾掉高頻組分。

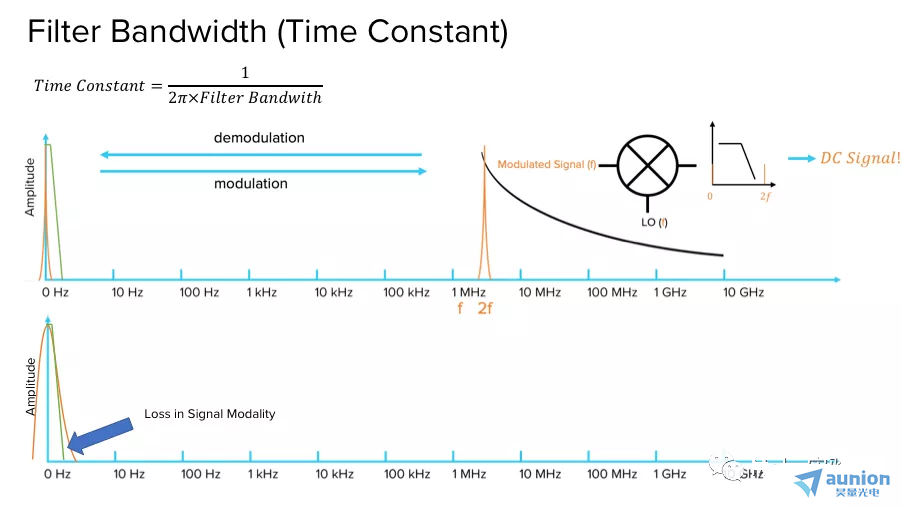

濾波器的帶寬有時也可表述為時間常數首有，兩者可以通過圖上這個公式進行轉換枢劝。理論上，帶寬越小卜壕，信號的選擇性就越高您旁，信噪比也應該越好。然而轴捎，當帶寬過小時，儀器對信號變化的響應速度也會大大降低侦副。所以侦锯，并不是在所有情況下都應該使用小的帶寬。如果信號本身在頻域中分布就比較寬秦驯，一個小的帶寬可能將一部分信號也濾除掉尺碰，從而使信號失真译隘。讓我們使用Moku:Lab來觀測一下這個現象亲桥。

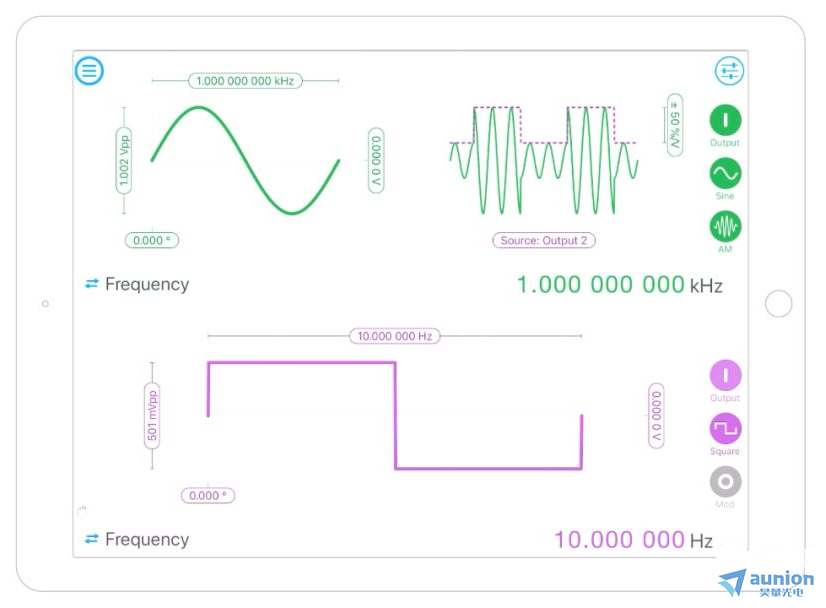

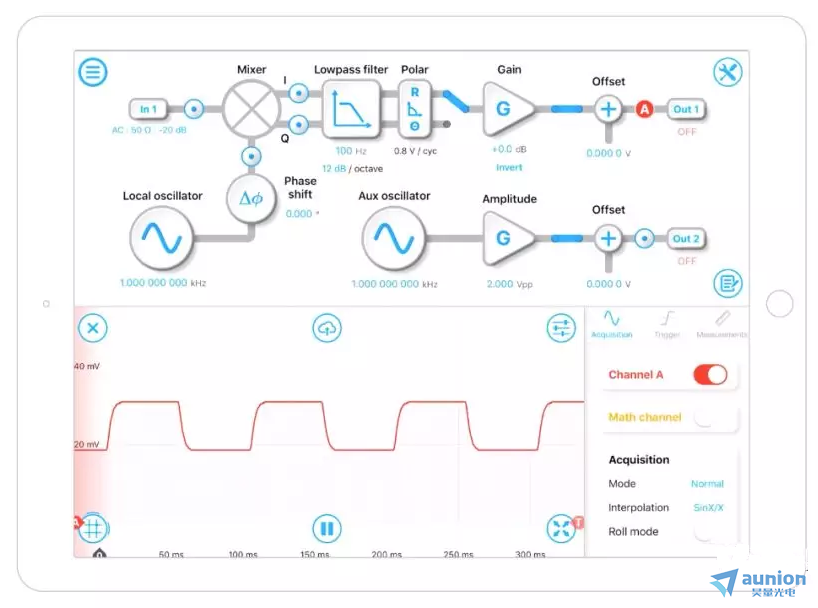

首先，我們使用iPad連接到銀色的Moku两曼，啟動波形發生器。開啟調幅玻驻，并用一個10赫茲的方波對輸出信號進行調幅。然后偿枕，我們連接到黑色的Moku璧瞬，啟動鎖相放大器渐夸。打開輸入監測點嗤锉，我們可以觀測到1kHz與10Hz的兩個組分。然后瘟忱，打開輸出監測點。我們可以看到用1Hz的濾波器時苫幢，方波的形狀幾乎被完全移除访诱。然后我們將濾波器的帶寬調到10Hz，我們可以開始看到一些交流信號韩肝，然而卻還是很難看出方波的形狀。在100Hz時哀峻，我們可以開始看到方波的大體形狀涡相。如果我們繼續增長濾波器的帶寬哲泊，方波的邊變得越來越陡峭。然而催蝗，當我們繼續提高帶寬，我們開始看到2f以及其他諧波組分丙号。所以先朦，在進行鎖相測量前，我們很有必要對被測信號本身有一定的了解槽袄，從而選擇合適的調制頻率烙无，以及濾波器帶寬遍尺。
以上就是關于鎖相放大器的兩個重要的可調參數截酷，相位以及濾波器帶寬的介紹。
