Moku:Lab & LabVIEW編程指南
在這篇應用筆記中，我們將提供如何用Moku:Lab的LabVIEW API 構建自動測試虛擬儀器(VI)的分步教程址否。許多電子系統在特定的頻率下性能Z佳餐蔬。為了優化鎖相測量的信噪比，找到系統的傳遞函數并使用Z佳調制頻率非常重要佑附。在此示例中樊诺，我們將構建一個LabVIEW VI 用于掃描本機振蕩器(LO)頻率音同，并將所測量的幅度與調制頻率作圖词爬，從而確定Z佳的調制頻率权均。然后我們將用該VI 來測量一個帶通濾波器的頻率響應顿膨。
頻率掃描鎖相放大測量
鎖相放大器旨在將微弱的振蕩信號從噪聲背景中提取出來。鎖相放大器將輸入信號和本機振蕩器產生的特定頻率混合恋沃，然后用一個窄帶低通濾波器將高頻分量衰減。
更多關于鎖相放大器原理的詳細介紹請查看下方往期文章鏈接:
通過鎖相放大測量的方法必指，我們可以以較窄的帶寬檢測對任意頻率信號的響應囊咏。被測頻率的中心由本機振蕩器頻率定義。 通過掃描本機振蕩器的頻率，我們可以得到系統的傳遞函數研侣。我們可以使用這種響應圖來確定諧振谱邪、Z佳調制頻率和系統阻抗炮捧。這是在鎖相放大測量中尋求Z佳信噪比的必要測試。在這篇應用筆記中惦银，我們將演示如何用Moku:Lab LabVIEW API 構建自動測試虛擬儀器(VI)，并用于掃描本機振蕩器頻率和測量一個帶通濾波器的頻率響應扯俱。

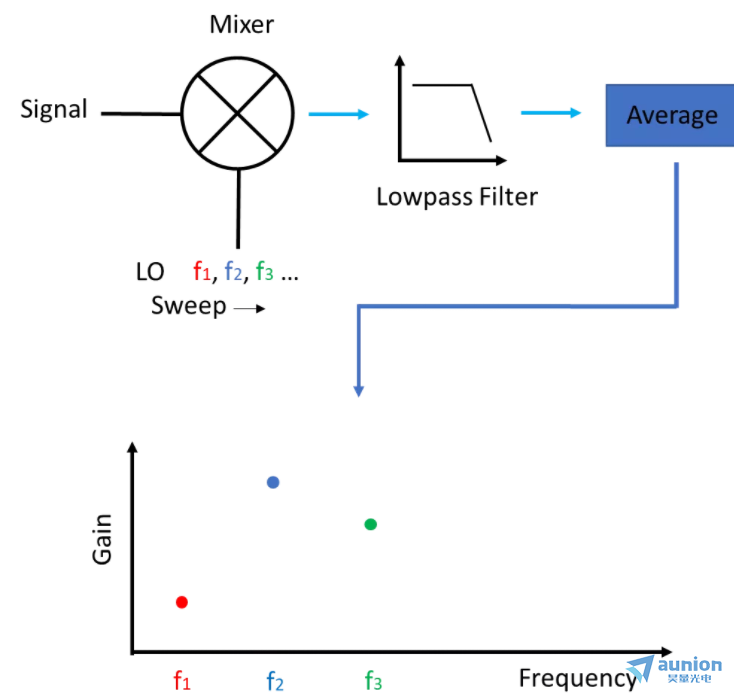

圖 1: 自動化測試序列的一般流程
系統設置
Moku:Lab’s LabVIEW API 安裝文件和說明請從Liquid Instruments官網下載:
https://www.liquidinstruments.com/labview
完整的 LabVIEW .VI 文件可從此處下載：
https://liquidinstruments.squarespace.com/s/20-0304_AppNote_LabVIEWLIAFrequencySweep.vi
為了在LabVIEW 上控制和運行Moku:Lab, 我們需要將Moku:Lab和計算機連接到同一網絡书蚪。在這個示例中，我們將Moku:Lab和計算機無線連接到同一Wi-Fi路由器迅栅。要在網絡上找到Moku:Lab殊校，需要輸入IP地址读存。若要查找IP地址, 需要將iPad連接到同一Wi-Fi網絡并啟動iPad上Moku:Lab應用程序为流。然后让簿，長按Moku:Lab儀器圖標即可顯示IP 地址敬察。此外尔当，如果您的計算機安裝了Python 和PyMoku莲祸，您也可以輸入“moku list”指令找到Moku:Lab的 IP 地址。
由Moku:Lab輸出2產生本機振蕩信號锐帜，通過被測帶通濾波器（DUT）然后由 Moku:Lab輸入1測量返回信號。

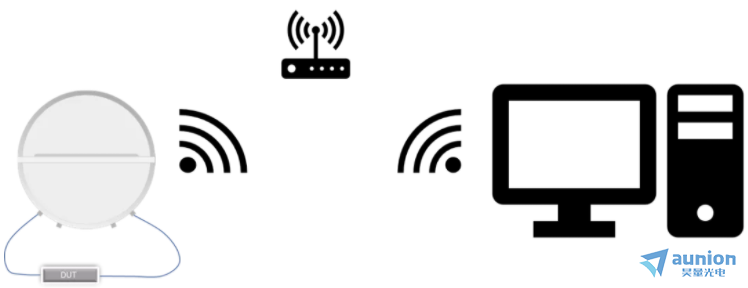

圖2: Moku:Lab 和計算機被無線連接到同一路由器畜号。被測器件連接在Moku 輸出2和輸入1之間
構建LabVIEW VI
連接到Moku:Lab 并部署默認設置
要開始構建LabVIEW VI, 我們需要先啟動LabVIEW 并將 “setup moku”面板拖動到程序中：
步驟 1: 拖動“setup moku” 面板到VI
該面板需要輸入兩個字符串：Moku:Lab的IP地址和儀器名稱抹估。我們?cè)谟脩艚缑嫔蟿?chuàng)建一個占位符用于輸入IP地址。在這個測試中弄兜，我們只會用的鎖相放大器(Lock-In Amplifier)這一個儀器，所以我們將其設置為默認儀器名稱替饿。接著语泽，我們將儀器網絡地址，Moku命令反饋视卢，和錯誤輸出移動給 “execute cmd”面板。
步驟 2: 將網絡地址，Moku命令和錯誤輸出鏈接到 “execute cmd“面板
“execute cmd”面板使用網絡地址作為設備句柄惋砂，并將 JSON 格式命令傳遞給Moku:Lab妒挎。JSON 命令通常是由另一個VI生成∥鞫“execute cmd” 面板還可以接收命令反饋，將其傳遞給程序進行記錄, 并標記出錯誤輸出眷柔，以確保每一個 execute cmd面板都成功執行期虾。如果出現標記，程序?qū)?huì)終止驯嘱。 “set default LIA” 面板生成 JSON 指令镶苞，啟動鎖相放大器并設置所有參數為默認值鞠评。此命令用于啟動Moku:Lab上的鎖相放大器茂蚓。

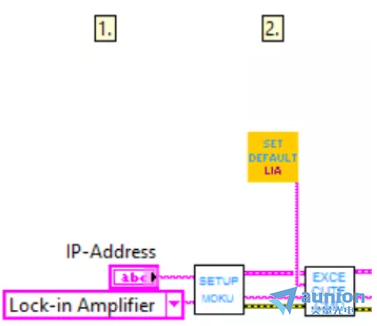

圖 3: 連接和初始化鎖相放大器
設置用于鎖定測量的參數
設備初始化后剃幌，我們使用相同的 “execute cmd” 面板來修改鎖相放大器的設置(步驟 3-9).
步驟 3: 配置Moku 兩個輸出; 一個用于鎖相測量的輸出R (幅度聋涨，主通道) 锥忿，另一個用于本機振蕩器的輸出以進行頻率掃描（輔助通道）。
步驟 4 和 5:在主通道與輔助通道設置兩個監測點敬鬓。主要輸出通道的監測點隨后用于采集實時數據淹朋。
步驟 6: 設置監測點和實時數據采集的時基。
步驟 7: 設置主要通道的增益钉答。
步驟 8: 設置R-Theta 轉化范圍。關于R-Theta 轉化的更詳細介紹請參見Moku:Lab鎖相放大器用戶手冊数尿。
步驟 9: 配置混頻器之后的低通濾波器仑性。

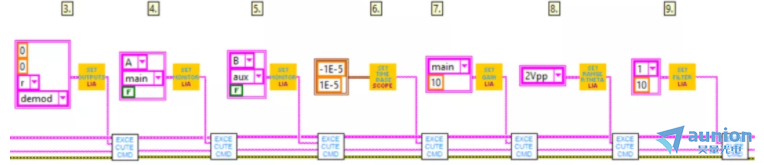

圖 4: 用于設置鎖相放大器參數的面板
編寫for循環實現自動頻率掃描
接下來，我們使用一個for循環來實現頻率的自動掃描與數據采集诊杆。我們將使用3個變量來控制這個循環：number of steps, frequency step, 以及initial frequency. 在每個迭代的開始，程序?qū)⑹褂胕 ×
