高精度緊湊型壓電旋轉臺
AU-XRT系列壓電旋轉臺是一款緊湊的高精度的旋轉平臺注竿。該系列旋轉臺采用軸承技術，使壓電旋轉平臺的徑向魂贬、軸向和傾斜方向上的旋轉誤差小。該系列平移臺由滑塊驅動和超聲波馬達兩種驅動方式付燥，可進行連續旋轉宣谈，對角度無限制，并且集成了光學編碼器閉環控制蒲祈，使壓電旋轉臺擁有極高的分辨率和可重復性。
上海昊量光電設備有限公司推出的壓電旋轉臺按照使用馬達的不同可以分為兩類萝嘁。
1）使用超聲波馬達驅動的旋轉臺梆掸，AU-XRT-U系列牙言。
AU-XRT-U系列是由超聲波壓電馬達驅動的緊湊的旋轉臺酸钦。其與空氣軸承旋轉臺擁有相媲美的旋轉精度和誤差但是卻擁有更小的體積和更低廉的價格。與其它壓電技術相比超聲波壓電電機擁有更長的使用壽命咱枉、更低的功耗并且無噪聲。并且集成了光學編碼器閉環控制蚕断，精度可達到0.0002°欢伏，速度可達到1080°/s。該系列用AU-XRT-U30和AU-XRT-U40兩款旋轉臺亿乳。

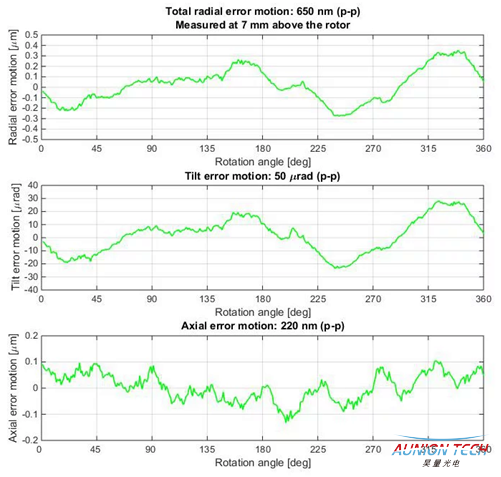

Fig1 運動誤差測量
Fig2 AU-XRT-U
2)滑塊式壓電馬達驅動旋轉臺AU-XRT-A.
AU-XRT-A采用滑塊式壓電馬達驅動硝拧，利用軸承技術，即使在旋轉過程中也可以主動將徑向誤差運動補償葛假，AU-XRT-A的徑向誤差小于500nm，可以與空氣軸承精度相媲美抱究，并且體積緊湊價格低廉，并且可以提供真空和磁性應用的產品带斑。

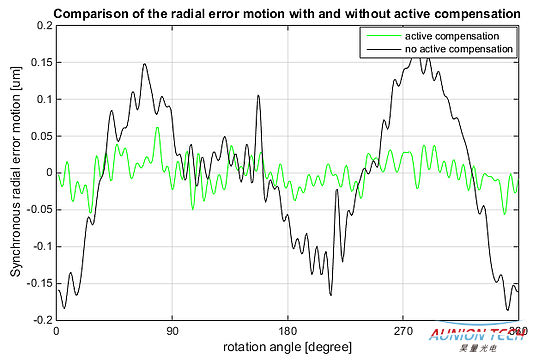

Fig3. 運動誤差測量

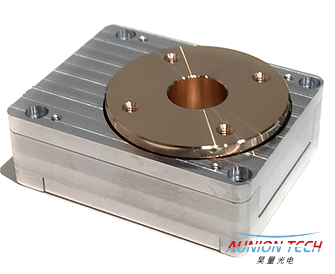

Fig4.AU-XRT-A旋轉臺
主要特點
l 高精度（200μ°）
l 高速度（1080°/s）
l 可在真空10-6mbar和磁性（1.5T）條件使用
主要應用
l 微型CT掃描儀
l X射線衍射系統
l 電子顯微鏡
l 同步加速器
l 計量學
產品參數：
AU-XRT-U30 | AU-XRT-U40 | AU-XRT-A | |
Drive principle: | ultrasonic piezo motor | stick-slip | |
Radial error motion: | < 5 μm (-SB) or < 1 μm (-PB) | down to 500 nm | |
Axial error motion: | < 3 μm (-SB) or < 0.5 μm (-PB) | < 1 μm | |
Tilt (wobble): | < 50 μrad (-PB) | < 100 μrad | |
Load capacity: | < 1 kg | ≤ 1 N (100 g) | |
aperture: | 7mm | 10 mm (with P sensor) or 1/2’’ (with S sensor | |
Driving torque: | 14 Nmm | 20 Nmm | |
Holding torque: | 7 Nmm | 10 Nmm | |
Speed: | from 8 m°/s up to 3 rev/s | ± 2 rpm | |
Resolution: | 6.25 m° (-S) | 6.25 m° (-S) or 200 μ° (-P) | 6.25 m° (-S) |
