高精度光泵磁力儀/無人機航磁測量系統
昊量光電新推出高精度光泵磁力儀和無人機航磁測量系統。

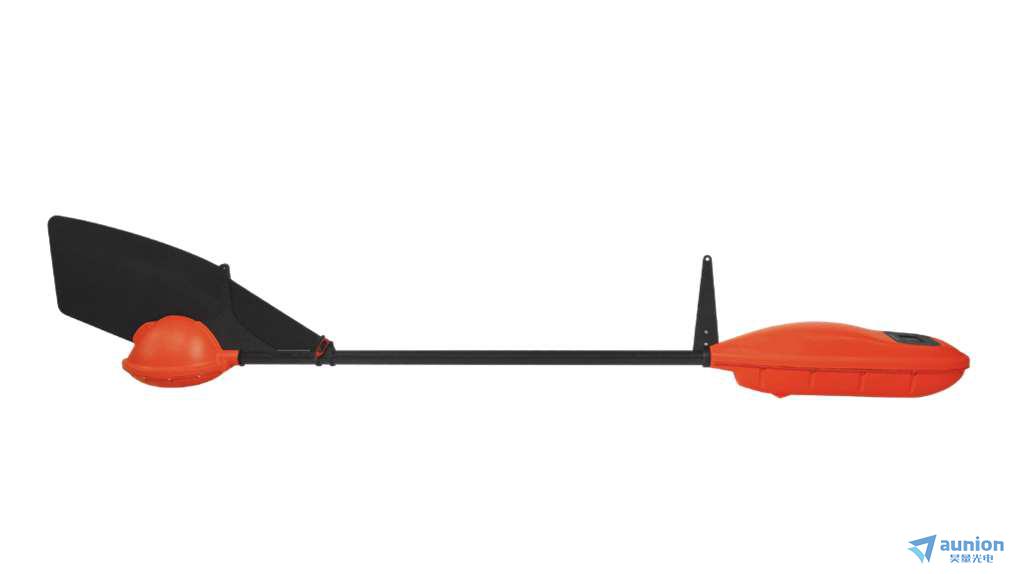

高精度光泵磁力儀Geoshark MG30M（圖左）是一套完整的高精度無人機牽引磁力儀系統秫逝。獨立設備不需要與無人機的導航或電氣系統進行任何集成恕出。
配置組成：
航空磁力儀
電池*2
充電器
運輸箱
QMCentre軟件
連接線
規格參數：
靈敏度：1 pT/√HZ
測量范圍：20000nT-100000nT
一般偏差：<0.3nT
測量頻率：1000Hz
閉環帶寬：30Hz
傳感器角度范圍：±45°
工作溫度范圍：-20℃ to +40℃

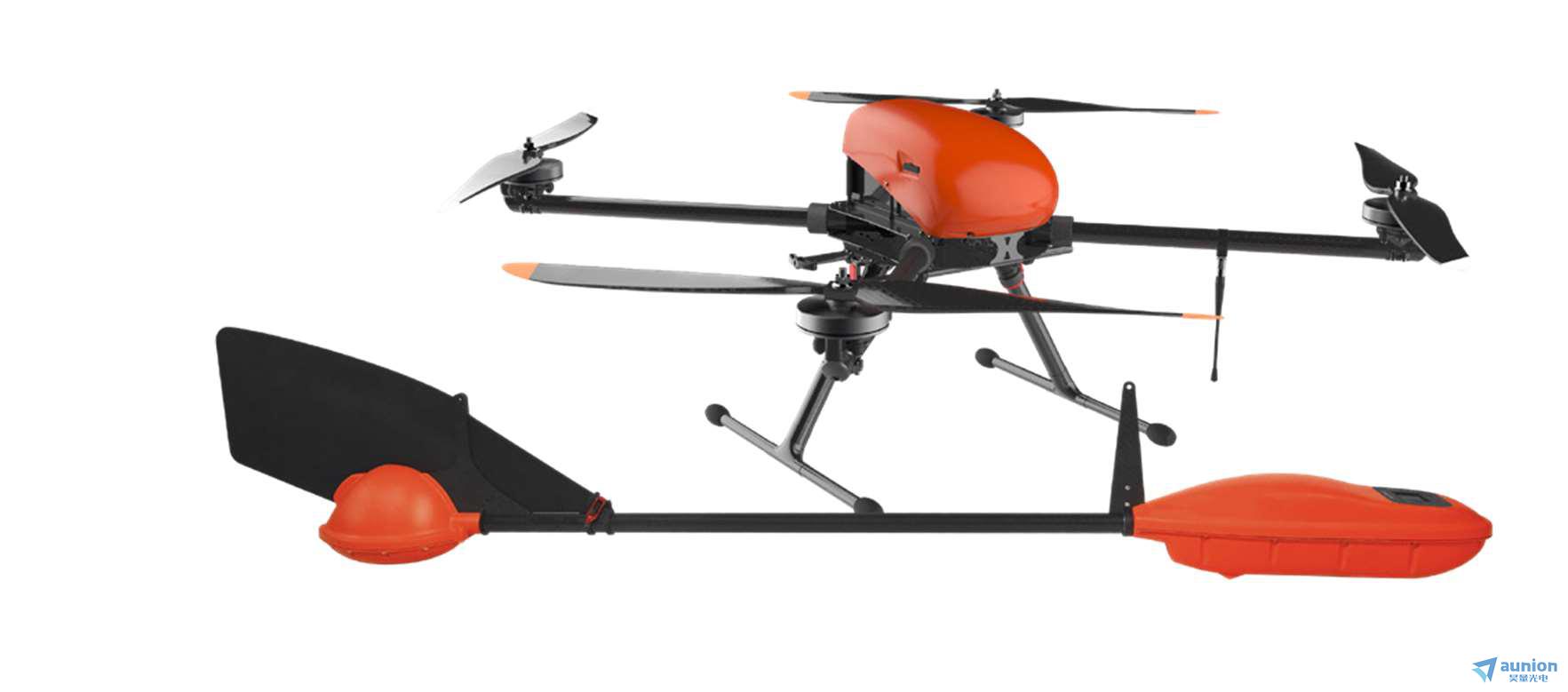

航磁測量無人機系統Geoscan 401Geophysics結合了工業四軸飛行器Geoscan 401和銣原子光泵磁力儀。它可以在任何地形條件下在很低的高度進行精確的航磁測量违帆。使用Geoscan地球物理系統浙巫，您可以探索磁場的體積參數。這可以通過高差測量和垂直剖面計算實現刷后。新的數據分析和解釋方法允許創建具有突破性真實性水平的地磁模型狈醉。
航磁測量通常以每小時36公里(10米/秒)的速度進行，高度從25米到500米惠险。zui大飛行時間取決于多種情況，通常接近1小時抒线。這足以完成22公里的勘測路線班巩，包括必要的操縱。與計劃航線zui大偏差0.6米嘶炭。使用備用電池可以在一天內完成12-16次飛行抱慌，測量里程為160-220公里。
配置組成：
帶索尼攝像頭DSC-RX1RMII的Geoscan 401無人機
Geoscan航線規劃軟件
Agisoft Metashape PRO軟件
數字通信通道控制和遙測
3塊附加電池和保護系統
備件及儀器
保護殼中的光泵磁力儀
無人機運輸箱
用無人機進行航空磁測量
自動飛行模式
近地機動近距離飛行
零自身磁場的影響
自動數據處理
預過濾處理
磁場變異站數據的使用
二維均勻網格插值的數據地理參考
可視化分析和導出
創建與等值線的磁場地圖
導出到.geotiff文件

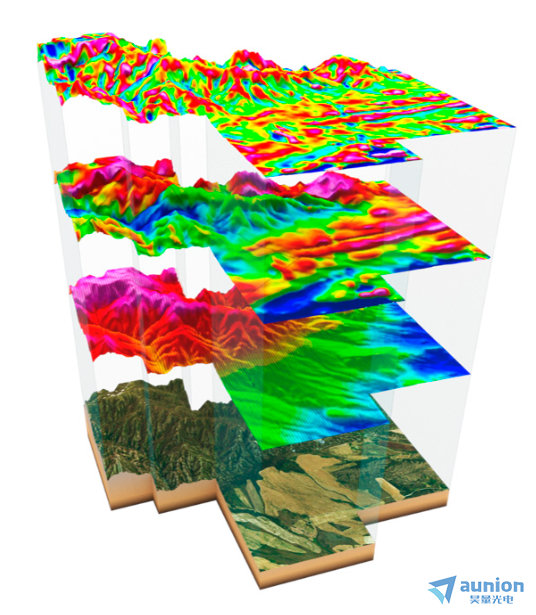

工作階段：
磁場垂直梯度
↑
磁場異常
↑
地形建模
↑
航拍照片調查
航磁測量核心優勢：
更少的干涉影響——地面測量受到表面干涉的嚴重影響眨猎，從而降低測量精度抑进。
精確的輪廓線——由于接近地形等高線飛行，該系統可以在任何地形條件下在很低高度進行精確航磁測量睡陪。

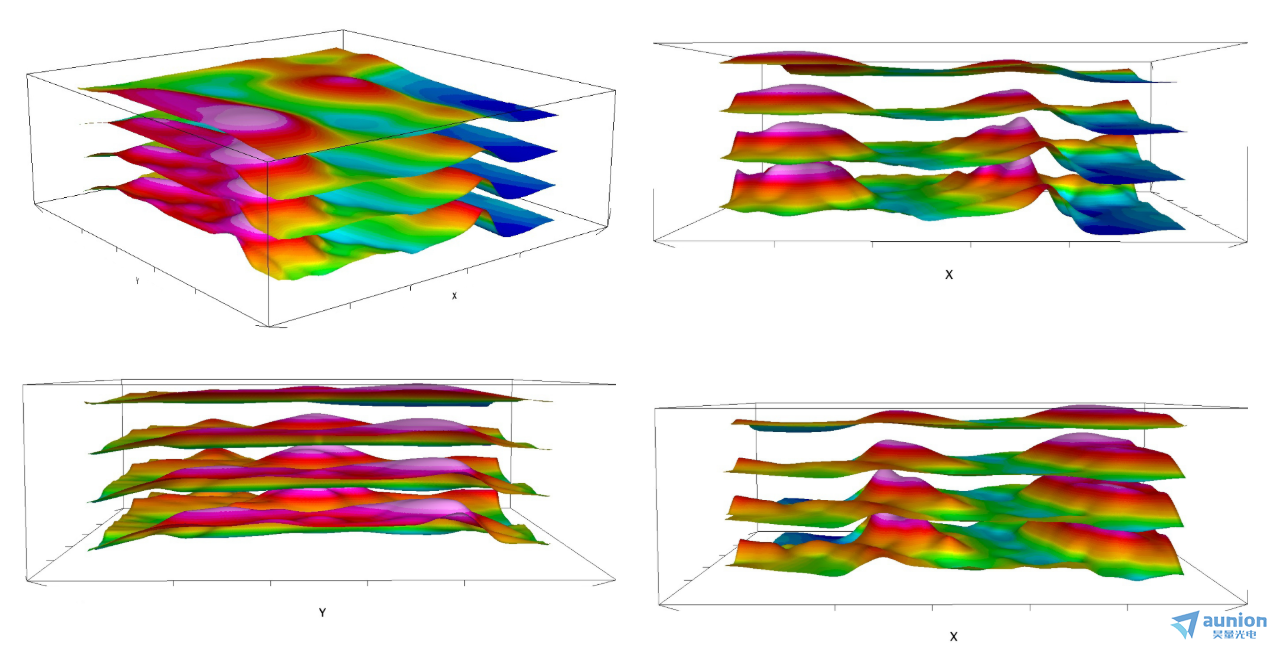

多級磁測量：
當定義對象的形狀和位置時寺渗，確保zui高水平的精度。
數據比較：
ММС-214 aviational磁力儀（左）在1988年進行的調查以及Geoscan 401Geophysics（右）在2017年航測的結果對比如下:

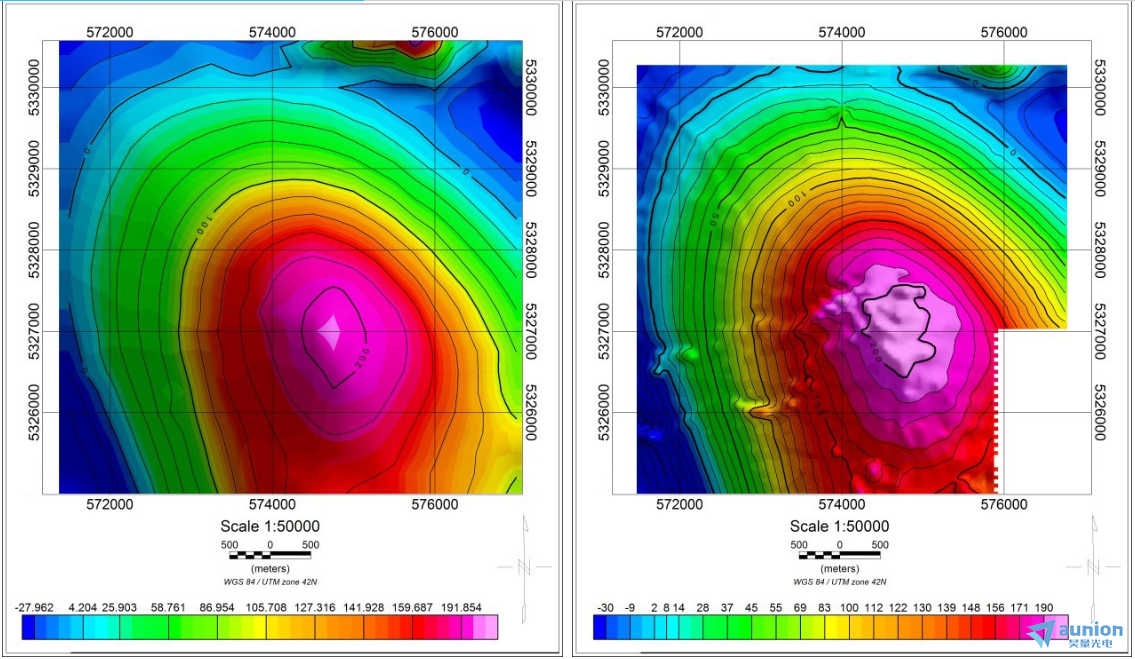

磁場異常測量

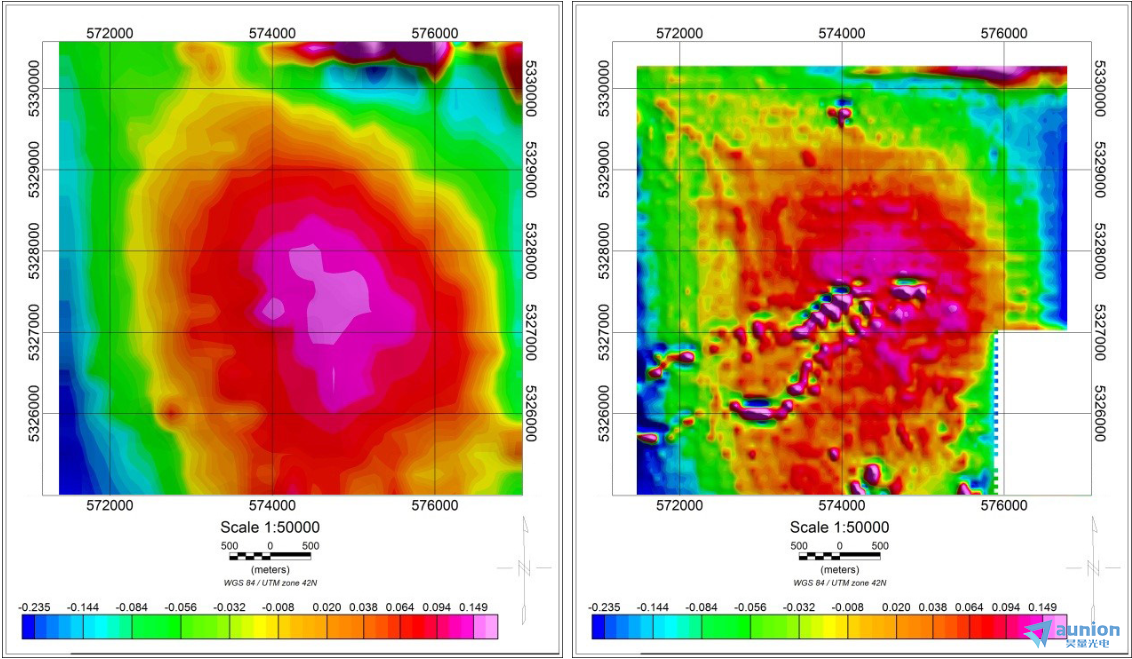

磁場垂直梯度
