錐形摻鐿保偏光纖（T-DCF）
---專為ps/fs超快激光器增益設計（媲美光子晶體光纖或更優）
錐形摻鐿光纖 or 錐形雙包層光纖（Tapered Yb fiber证杭， T-DCF田度，PM 保偏光纖）是一款摻雜有鐿離子（Yb3+）的錐形設計的大模場有源光纖（LMA,Active fiber）。該款光纖主要應用于高功率飛秒/皮秒超快光纖激光器（fs/ps fiber laser）的增益解愤，其增益帶寬覆蓋1020-1080nm镇饺，增益系數可達30dB@1064nm，相比于目前市場上的其他摻鐿光纖送讲，確是一種更優的選擇奸笤。

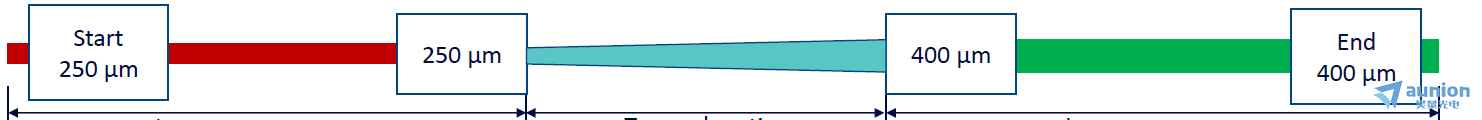

上海昊量光電推出的錐形摻鐿光纖（Tapered Yb fiber）具體型號及圖示，見下圖1：
圖1 哼鬓、錐形摻鐿光纖結構圖示
如下詳細介紹錐形摻鐿光纖的特點及特性：
1监右、什么是錐形光纖？
錐形光纖不同于常規均勻光纖异希，它的光纖纖芯隨著縱向位置的變化逐漸變化的光纖健盒。如下圖:2：

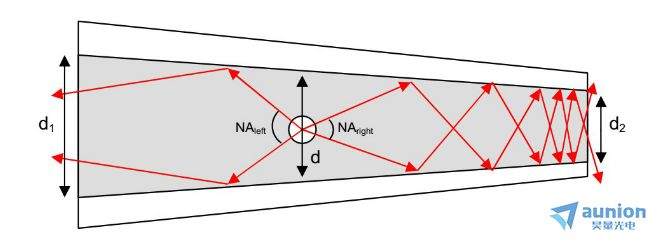

圖2、錐形光纖示意圖，d1>d2
2扣癣、相較于常規均勻光纖惰帽，這種錐形設計有什么優點搏色？
（1）更大的模場面積善茎，可達1000um2;
（2）更強的泵浦吸收（吸收系數增強）；
根據錐形設計圖2频轿，泵浦光后向注入情況下垂涯，由于內包層逐漸減小導致泵浦光反射次數增加從而更加強烈的模式混合從而增強泵浦光的吸收。
（3）保持更好的光束質量的同時抑制非線性效應航邢；
l 優良光束質量歸根于錐形摻鐿光纖的限制型纖芯和凹陷型三包層設計（Confined core and Triple-clad design with depressed cladding耕赘，見圖3）.
凹陷型三包層設計能夠通過光纖微分彎曲損耗濾除高階模（HOM）
限制型芯徑增強了基模與增益的重疊膳殷，優化了光束質量操骡。
l 纖芯及模場面積的增大對SBS（受激布里淵散射）和SRS（受激拉曼散射）的影響來抑制非線性效應。

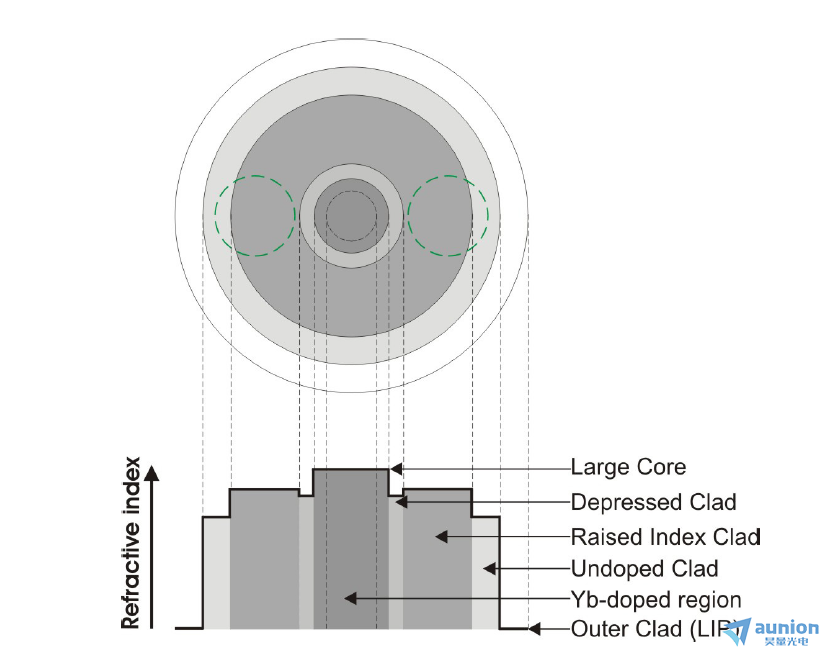

圖3 赚窃、包層設計及芯徑圖示
錐形光纖特點：
n 設計光束質量M2<1.2;
n 有效模場面積: 1000um2;
n 低光子暗化效應册招；
n 保偏光纖（PM）；
n 凹陷型包層設計有助于增強高階模式（HOM）的濾波勒极；
n Confined core 助于基模的選擇性放大是掰；
主要應用領域：
n 超快激光放大
n 大峰值功率激光器
n 頻率變換

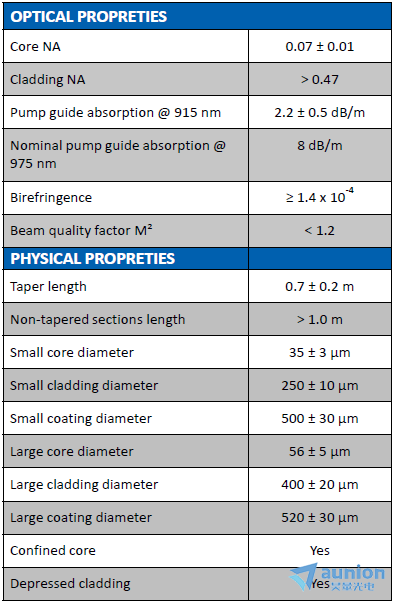

錐形摻鐿光纖參數表：

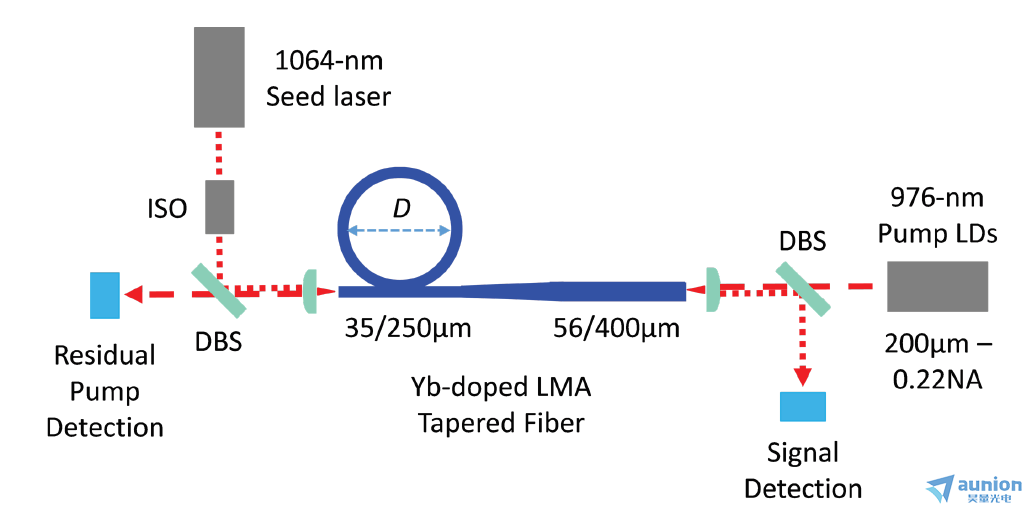

錐形摻鐿光纖應用示意圖：
