滑動式二硫化鉬CVD制備設備

滑動式二硫化鉬CVD制備設備

一排宰、 滑動式二硫化鉬CVD制備設備概述
硫粉預熱器采用管內測控溫以保證在250℃以下，穩定控制硫蒸汽的蒸發時機和蒸發溫度那婉。真空機組裝有真空粉塵過濾器以保護機械式真空泵不被硫粉塵損壞板甘。采用耐腐蝕電阻電容復合真空計（在1000Pa以上測量不受氣體種類影響，耐硫蒸氣腐蝕）详炬，通過調節真空蝶閥的開啟程度調節爐管內壓力穩定盐类，在1200℃以下的工藝溫度穩定氣相沉積二硫化鉬等二維化合物材料。
二呛谜、  滑動式二硫化鉬CVD制備設備設備組成

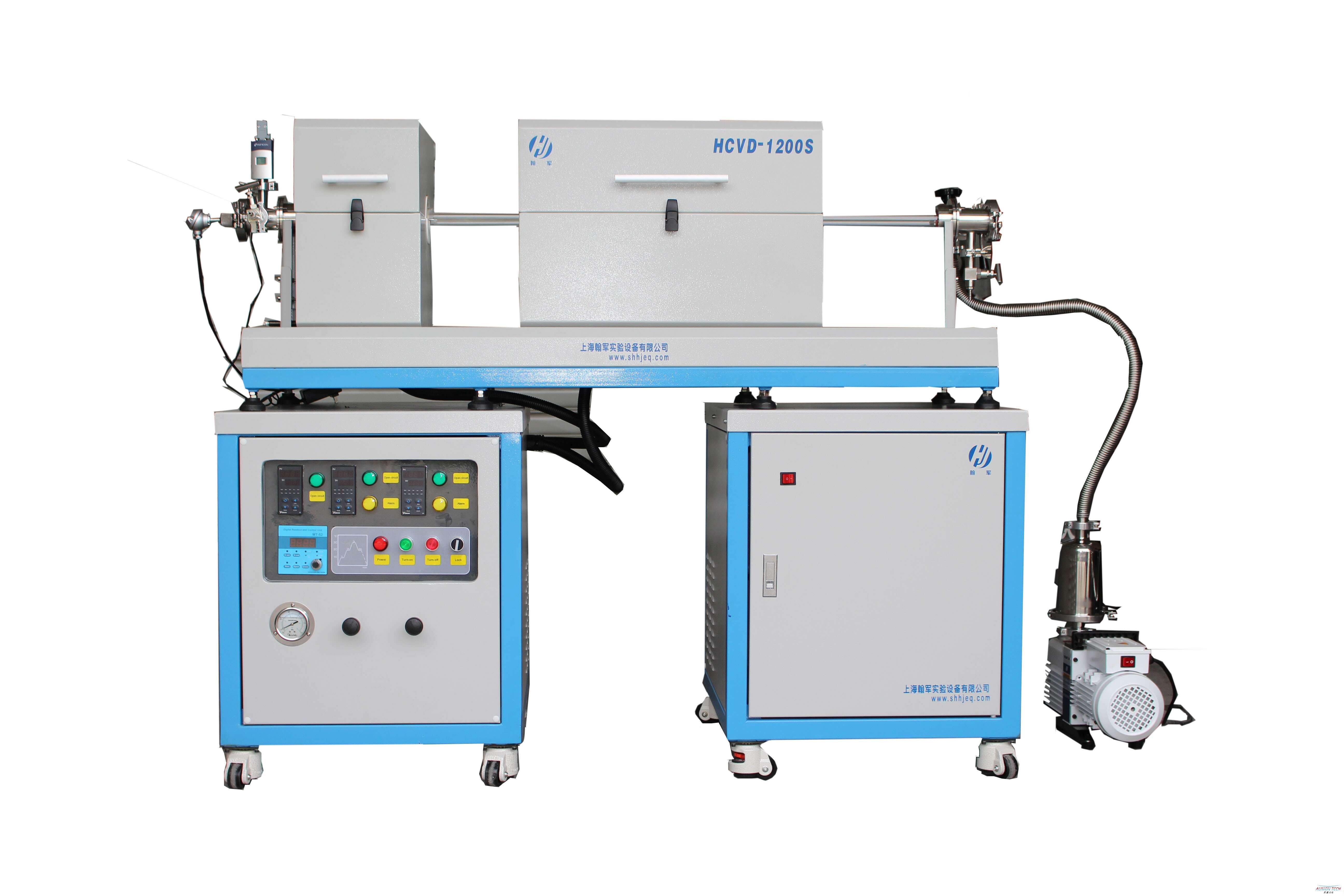

HCVD-1200S雙溫區管式爐在跳，HTF400C硫粉預熱器(雙溫區管式爐與預熱器可滑動)，質量流量計供氣系統隐岛，機械式真空泵等組成猫妙。
 三、  滑動式二硫化鉬CVD制備設備主要技術參數
硫粉預熱器

型號：HTF-400C

工作溫度：350℃

MAX溫度：400℃

MAX升溫速率：30℃/min

推薦升溫速率：10℃/min

控溫方式：智能化30段可編程控制

工作電壓：AC220 V額定功率：800W

控溫精度：±1℃

加熱元件：電阻絲

雙溫區硫化爐

型號：HCVD-1200S

技術參數：額定功率(KW):3

額定電壓(V):AC220v  50/60 Hz

MAX溫度(℃):1200（1 hour）

持續工作溫度(℃）：1100

升溫速率（℃/min）：≤50

爐管尺寸：高純石英管Φ50×1500mm

加熱區長度：440mm

恒溫區長度:200mm

控溫方式:模糊PID控制和自整定調節聚凹，智能化30段可編程控制割坠，具有超溫和斷偶報警功能

控溫精度(℃):±1

加熱元件:電阻絲
供氣系統GMF3Z

質量流量計重量：35Kg

外形尺寸：600x600x650mm

連接頭類型：雙卡套不銹鋼接頭

標準量程（N2標定)：50sccm、200sccm妒牙、500sccm彼哼； （可根據用戶要求定制）

準確度：±1.5%線性：±0.5～1.5%重復精度：±0.2%

響應時間：氣特性：1～4 Sec，電特性：10 Sec

工作壓差范圍：0.1～0.5 MPa MAX壓力：3MPa

接口：Φ6,1/4''

顯示：4位數字顯示

工作環境溫度:5~45℃

內外雙拋不銹鋼管：Φ6

壓力真空表：－0.1～0.15 MPa, 0.01 MPa/格

截止閥：Φ6
低真空機組VAU-02

技術參數：

空氣相對濕度≤85%

工作電電壓：220V±10%  50~60HZ

 功率：1千瓦

抽氣速率：4L\s

極限真空：4X10-2Pa

實驗真空度：1.0X10-1Pa

容油量：1.1L

進氣口口徑：KF25

排氣口口徑：KF25

轉速：1450rpm

噪音：50dB

外型尺寸:450×180×240mm
配真空粉塵過濾器湘今，DN25手動蝶閥用于控制爐管內壓力敢朱，INFICON PCG554復合真空計
