低波數-拉曼濾光片Notch filter（<10cm-1）
---致力于低波數拉曼光譜的測量（<10cm-1）
低波數-拉曼濾光片（BNF， Bragg Notch Filter-上海昊量光電設備有限公司）是目前市場上較為成熟的一種新型陷波濾光片诺舔。它是以光敏玻璃（PTR）為材料鳖昌，通過全息曝光技術制作而成，其截止波數帶寬可小到5cm-1低飒，當把這種低波數拉曼濾光片（BNF）集成到單級光譜儀上许昨，能夠同時進行5cm-1斯托克斯和反斯托克斯拉曼光譜的測量。體光柵拉曼濾光片還具有良好的物理特性褥赊，如可承受400℃的高溫糕档，較高的功率，良好的環境適應性和較長的使用壽命拌喉。此外速那，體光柵拉曼濾光片Notch Filter（BNF）的中心波長可以根據角度進行調諧，而不會降低光學密度尿背。
自1928年C.V.拉曼發現拉曼現象以來端仰，拉曼光譜已經成為一種重要的分析和研究工具，被廣泛應用于藥品,刑偵物證,聚合物,薄膜,半導體直至富勒烯結構和碳納米材料的分析田藐。
眾所周知荔烧，隨著現代科技的發展吱七，各種應用于拉曼光譜測試的濾光片應用而生，拉曼光譜儀也變得越來越小巧鹤竭。目前為止陪捷，使用陷波濾光片和邊帶濾光片的單光柵拉曼光譜儀已經占據了主要的拉曼光譜儀市場。為了得到更準確的數據诺擅，很多工程師在進行拉曼光譜測量時都希望獲得靠近激發光的低波數拉曼信號。而配備傳統陷波濾光片和邊帶濾光片的單光柵拉曼光譜儀僅能測得高于50cm-1的拉曼信號啡直。低于50cm-1的拉曼信號通常需要三光柵拉曼光譜儀來進行測量烁涌。三光柵拉曼光譜儀的光譜信號透過率較單光柵拉曼光譜儀低1/10，甚至更低酒觅，此外撮执，三光柵拉曼光譜儀價格也及其昂貴，這就為廣泛的進行測量低波數拉曼信號帶來困難{1}舷丹。
為了實現單光柵拉曼光譜儀的低波數拉曼光譜測量抒钱，就必須采用截止波數帶寬很小的陷波濾光片Notch Filter。目前市場上較為成熟的新型陷波濾光片為利用體布拉格光柵做的陷波濾光片Notch Filter颜凯，通常叫做體光柵陷波濾光片谋币，也稱體光柵拉曼濾光片Notch Filter（BNF,上海昊量光電設備有限公司）。
目前我們的客戶已得到眾多客戶的認可症概，如:
北京高壓科學研究中心（HPSTAR）
中科院固體物理研究所
工程物理研究院材料所
中科院半導體所
南方科技大學
長春光機所
清華大學
北京大學
廈門大學
等等
這種拉曼濾光片Notch Filter具有較好的光學參數：
l 衰減: >99.9% or 99.99% （OD3 ,OD4）;
l FWHM: <10 cm-1 ;
l 透過率： up to 95% ;
l 角度選擇性：0.1℃-0.2℃ 蕾额；
l 入射/衍射角度：0-45℃
l 尺寸：up to 25mm X 25mm ；
l 波長范圍： 400nm — 2500nm 彼城；
l 常規波長： 488nm,514nm,532nm,633nm,785nm,1064nm ;
目前诅蝶，由于低波數拉曼濾光片的良好性能，這種產品越來越廣泛的應用在拉曼光譜的測量方面,并取得了良好的科研成果募壕。如譚平恒老師開發的低波數拉曼光譜測試系統调炬。此外，還有多家拉曼光譜儀都采用體光柵陷波濾光片從而測得低波數拉曼光譜舱馅。
如圖1所示缰泡，我們可以看到體光柵陷波濾光片Notch Filter（BNF）優良的角度選擇性和OD值：

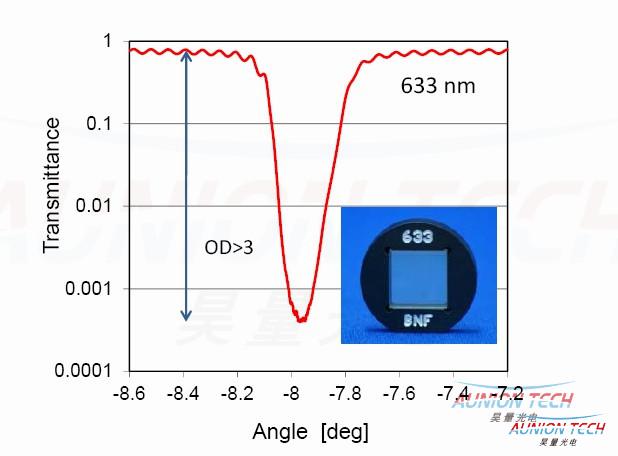

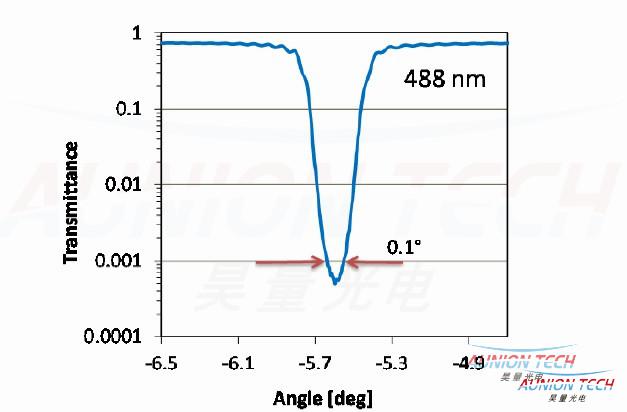

圖1 ,633nm和488nm BNF的角度選擇性及OD值

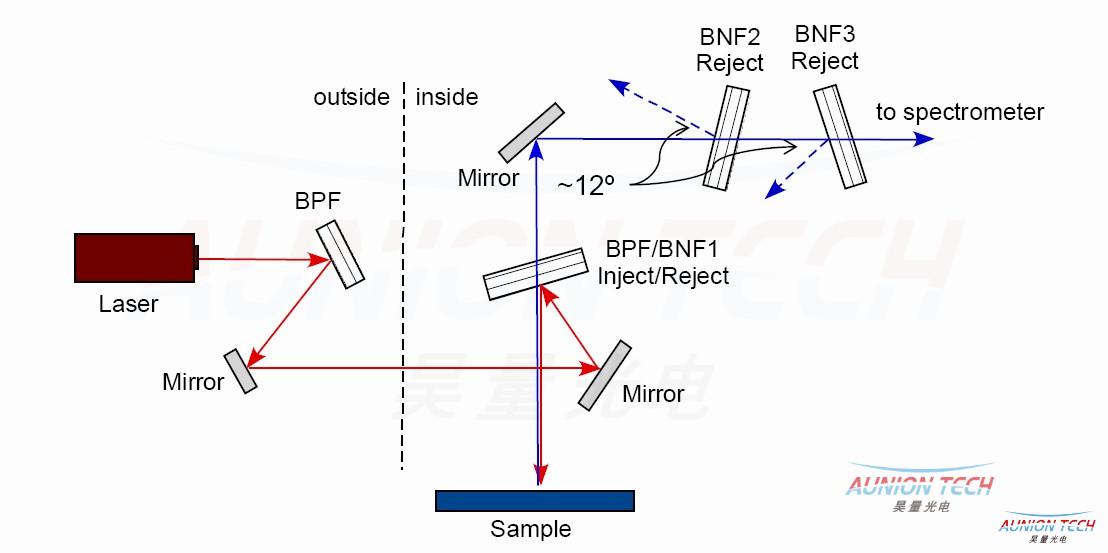

圖2 低波數拉曼光譜測試配置示意圖（體光柵陷波濾光片）

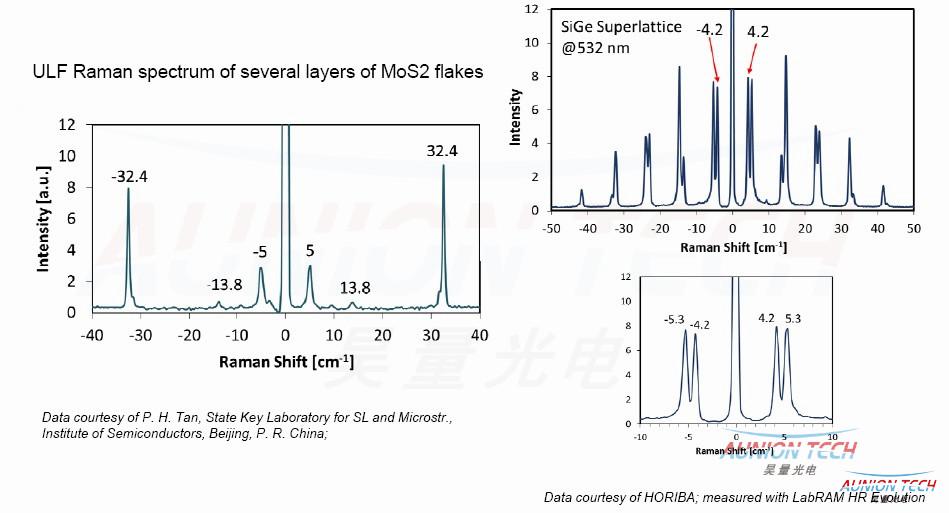

圖3,5cm-1情況下的拉曼光譜圖（二硫化鉬、鍺化硅代嗤、胱氨酸等材料）
體光柵拉曼濾光片Notch Filter的出世為低波數拉曼光譜的測量提供了可能匀谣，這種新技術的開發也將極大的促進拉曼光譜研究的深入。
如想要進一步了解體光柵拉曼濾光片Notch Filter资溃，請登錄上海昊量光電設備有限公司武翎，或撥打021-34241962。
提示：{1}中參考了半導體所譚平恒老師的低波數拉曼光譜測試裝置的論文溶锭。
