雙馬赫曾德爾IQ強度調制器/QPSK,QAM單邊帶產生電光調制器
馬赫增德爾IQ調制器概述
光波導型IQ調制器一共有三個MZ干涉波導結構組成（一個母MZ干涉結構，兩個子MZ干涉結構）器净，其中I為in-phase型雳，Q為quadrature，控制調制器的射頻輸入即IQ信號為同相正交信號山害，即Q與I的相位相差了90度纠俭。IQ型調制器在QAM，QPSK等高階調制格式和單邊帶產生中運用廣泛浪慌。

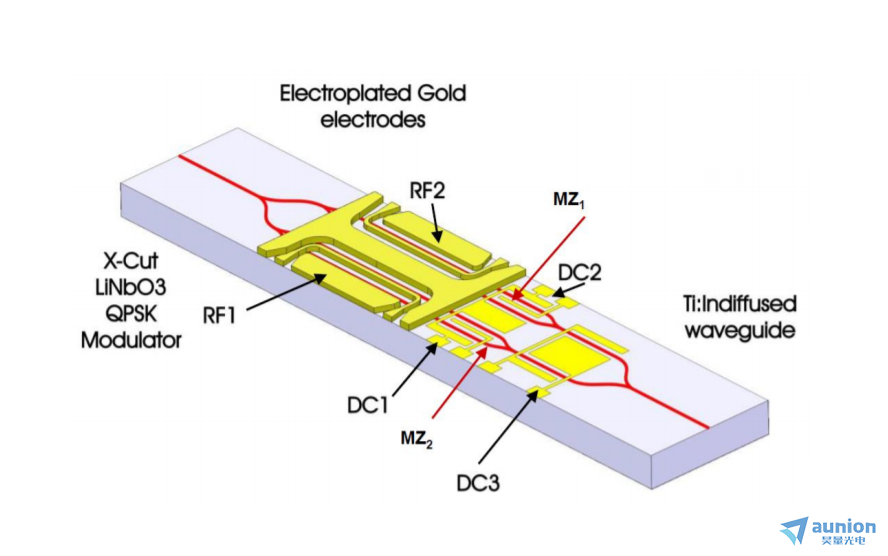

圖1：調制器內部結構圖

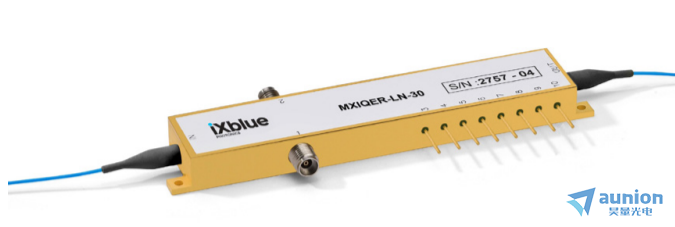

法國IXBLUE(原Photline）生產的基于x-cut設計的雙馬赫曾德爾調制器有相對更穩定和零啁啾的特性冤荆，并且具有高消光比和高帶寬的性能。因?yàn)榫哂懈咧鬏d波抑制比权纤，被廣泛用在單邊帶產生（Single Side Band）相關應用中钓简。
IQ調制器性能參數
| Parameter | Min | Typ | Max | Max |
| Operating wavelength | 1530 | 1550 | 1580 | nm |
| insertion loss | - | 5 | 7 | dB |
| carrier attenuation | 32 | 40 | - | dB |
| Side-Band attenuation | 32 | 40 | - | dB |
| Electro-optical bandwidth | 20 | 25 | - | GHz |

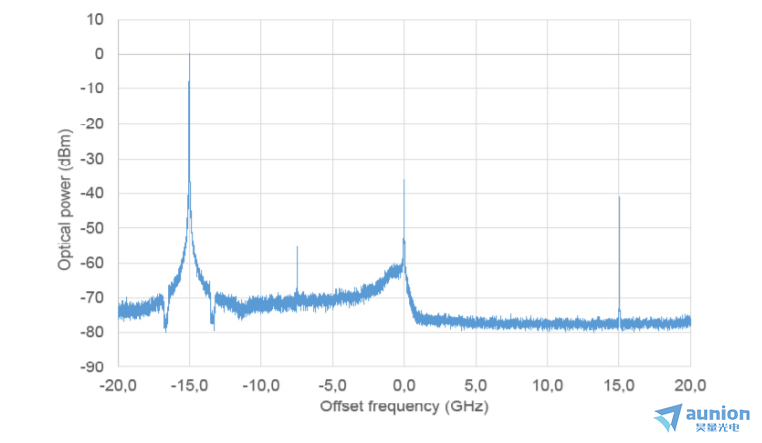

CS-SSB 單邊帶產生 載波和副載波抑制效果

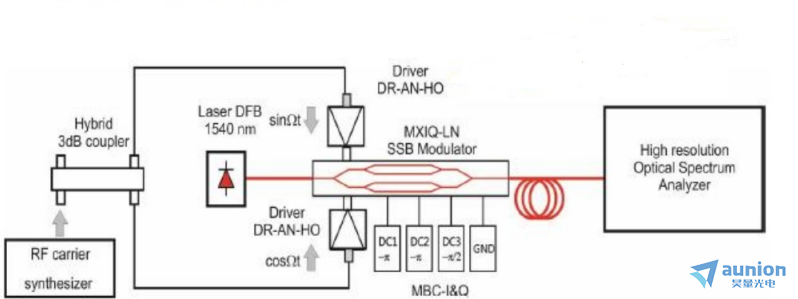

單邊帶調制示意圖
可配套驅動和偏壓控制器
詳情請聯系我司。
