博覽：2017 NaturePhotonics 使用相干納米光子電路進行深度學習
技術背景：
無需明確指令即可快速、高效地學習能曾、組合和分析大量信息的計算機正在成為處理大型數據集的強大工具度硝。“深度學習”算法因其在圖像識別寿冕、語言翻譯蕊程、決策問題等方面的實用性而在學術界和工業界引起了極大的興趣。傳統的中央處理單元 (central processing unit,CPU)不是實現這些算法的好選擇驼唱，學術界和工業界越來越致力于開發針對人工神經網絡(artificial neural network, ANN)和深度學習中的應用程序量身定制的新硬件架構藻茂。如圖形處理單元(graphical processing unit, GPU)、專用集成電路(application-specific integrated circuit, ASIC)、現場可編程門陣列(field-programmable gate array, FPGA)捌治、IBM TrueNorth和Google TPU等岗钩，提高了學習任務的能效和速度。同時肖油，實現尖峰處理和儲層計算的混合光電系統也已得到證明。
全光神經網絡 (optical neural network, ONN) 為微電子和混合光電子實現提供了一種有前途的替代方法臂港。出于多種原因森枪，人工神經網絡很適合使用全光計算實現。(1) 它們嚴重依賴于固定的矩陣乘法审孽。線性變換(和某些非線性變換)可以以光速執行县袱，并在光子網絡中以超過100GHz的速率進行檢測，并且在某些情況下佑力，功耗低式散。例如，普通鏡頭進行傅立葉變換時無需任何功耗打颤，某些矩陣運算也可以在不耗費功耗的情況下以光學方式進行暴拄。(2)它們對非線性的要求較弱。事實上编饺，許多固有的光學非線性可以直接用于在ONN中實現非線性操作乖篷。(3) 一旦神經網絡被訓練，其將在沒有額外能量輸入的情況下對光信號進行計算透且。這些功能可以使ONN比電子同類產品更節能撕蔼、速度更快。然而秽誊，迄今為止鲸沮，由于需要相位穩定性和大量神經元，使用大塊光學元件(如光纖和透鏡)實現此類轉換一直是一個主要障礙锅论。集成光子通過為大型讼溺、相位穩定的光學轉換提供可擴展的解決方案來解決這個問題。
當前不足：
人工神經網絡是受大腦信號處理啟發的計算網絡模型棍厌。這些模型顯著提高了許多機器學習任務的性能(如語音和圖像識別)肾胯。然而，受限于馮·諾伊曼計算架構耘纱，今天的計算硬件在實現神經網絡方面效率低下敬肚。
文章創新點：
基于此，美國麻省理工學院的Yichen Shen(一作兼通訊)和Nicholas C.Harris(共一束析，共通訊)提出了一種全光神經網絡架構艳馒，在處理傳統的推理任務時，能夠在計算速度和能效上的電子架構更優越。
原理解析：

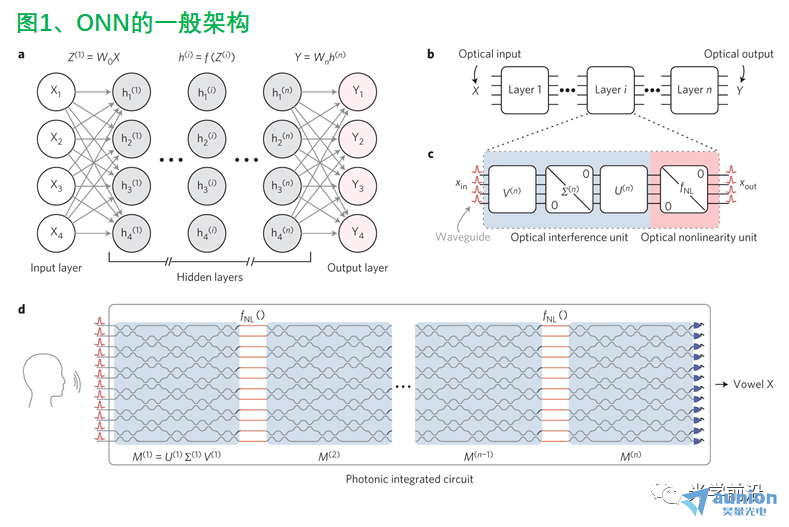

(1) ONN的一般架構弄慰。如圖1a所示第美，ANN一般由輸入層、至少一個隱藏層陆爽、一個輸出層組成什往。每一層包含輸入的線性組合和隨后的非線性激活函數輸出，具體到ONN架構里慌闭，每一層可以分解為由光學干涉單元(optical interference unit, OIU)執行光學矩陣乘法和光學非線性單元(optical nonlinearity unit, ONU)執行非線性激活(ONU可以使用常見的光學非線性來實現别威，如飽和吸收和雙穩態)，見圖1b驴剔、c省古。執行任務時，需要處理的數據首先在計算機上預處理成高維向量丧失，預處理的信號隨后編碼成在光子集成電路中傳播的光脈沖幅度豺妓，從而實現多層ONN，見圖1d布讹。每一層ONN由OIU和ONU組成琳拭。原則上，ONN可以完全在光域中實現任意深度和維度的ANN炒事。
(2) OIU實現臀栈。由于一個一般的實值矩陣(M)可以通過奇異值分解(SVD)分解為 M=UΣV?，其中U是一個m×m酉矩陣挠乳，Σ是一個m×n的矩形對角矩陣(對角線上為非負實數)权薯，V?是n×n酉矩陣V的復共軛。任何酉變換U,V? 都可以用光學分束器和移相器實現睡扬，Σ可以使用光衰減器來實現(也可以使用光放大材料盟蚣，如半導體或染料)。 以上述方式實現的酉矩陣的矩陣乘法原則上無功耗(ANN計算主要涉及矩陣乘積卖怜，因此屎开，ONN架構具有極高的能效)。
具體實現：
構建一個兩層的神經網絡用于元音識別马靠。

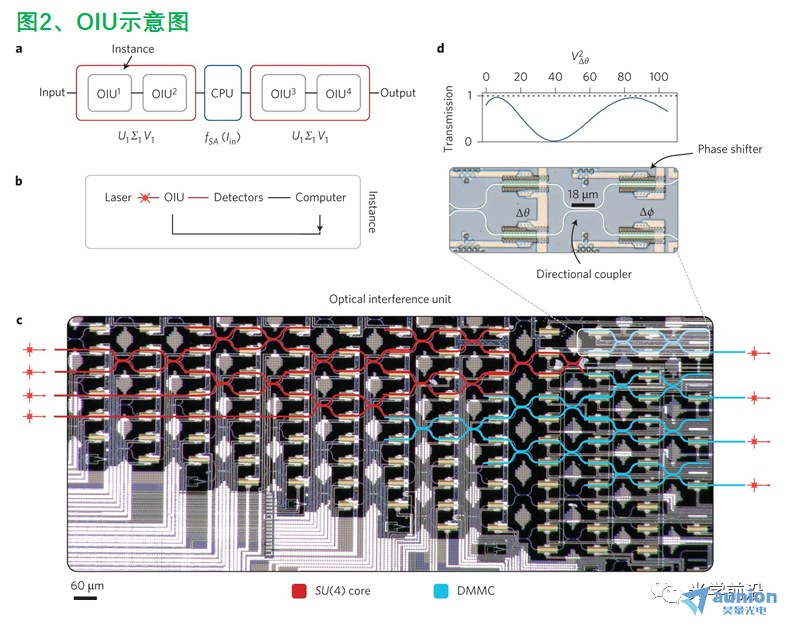

(1) OIU使用一個由56個可編程的馬赫-曾德爾干涉儀(MZI)組成的可編程納米光子處理器(programmable nanophotonic processor, PNP)實現奄抽。每一個MZI包含在兩個50%倏逝波定向耦合器之間的熱-光移相器(θ)，隨后是另一個移相器(φ)甩鳄，見圖2c逞度、d。如圖2a妙啃、b档泽，激光耦合進OIU單元完成矩陣變換俊戳，隨后被光電二極管陣列探測，然后被計算機讀取并模擬非線性激活函數馆匿，激光重新注入OIU執行下一層(兩個OIU完成一次奇異值分解)抑胎。
(2) 片上訓練。通常渐北，神經網絡的參數使用梯度下降的方法訓練得到阿逃，在計算機上，常見的方式是使用反向傳播方法計算梯度腔稀，這個過程非常耗時盆昙。在ONN上使用前向傳播和有限差方法(finite difference method)可以直接獲得每一個不同參數的梯度(即無需反向傳播)，速度極快且功耗低焊虏。

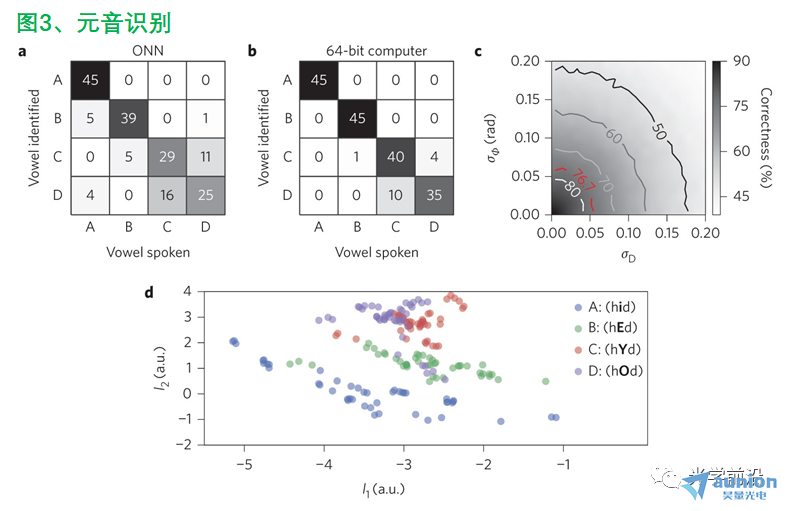

實驗結果：
參考文獻：Shen, Y., Harris, N., Skirlo, S. et al. Deep learning with coherent nanophotonic circuits. Nature Photon 11, 441–446 (2017).
DOI：https://doi.org/10.1038/nphoton.2017.93
