Senis 3軸霍爾磁傳感器芯片 SENM3Dx

Senis 3軸霍爾磁傳感器芯片 SENM3Dx

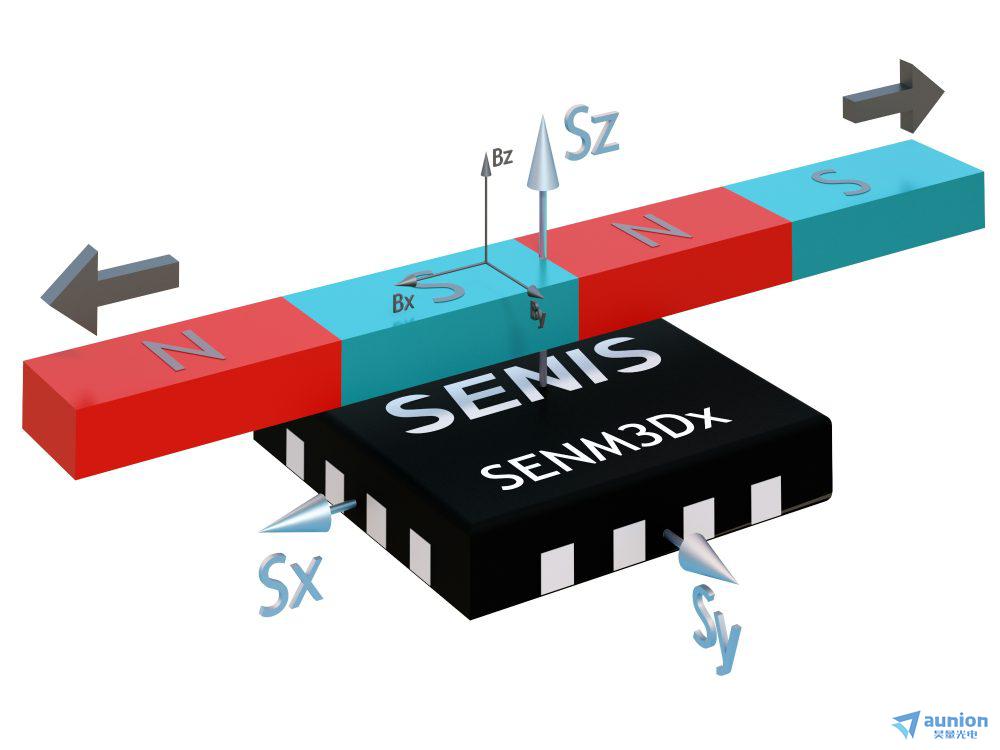

昊量光電全新推出的Senis 3軸霍爾磁傳感器芯片 SENM3Dx.Senis 3軸霍爾磁傳感器芯片 SENM3Dx是一種 cmos 磁場傳感器，可在同一時間和同一地點采集所有三個磁場分量（Bx尾膊、By 和 Bz）甘磨。該傳感器集成了三組相互正交的霍爾效應元件（一組水平元件和兩組垂直元件），每組元件都配有偏置電路和放大器眯停。集成霍爾元件非常緊湊济舆，占地面積小，約為 100 x 100 μm²莺债。因此滋觉，傳感器的空間分辨率非常高签夭。

所采用的 CMOS 技術實現了垂直和水平霍爾元件的高精度制造，從而使三個測量軸具有較高的角度精度（正交性）椎侠。在霍爾元件偏壓中應用旋轉電流技術第租，可顯著抑制偏移、低頻噪聲和平面霍爾效應我纪。 傳感器提供從直流到 300kHz 的高模擬帶寬慎宾。內置的溫度傳感器可以測量場敏感區域的當前芯片溫度。

Senis 3軸霍爾磁傳感器芯片 SENM3Dx參數規格：

• 可選擇主動靈敏度軸 1D浅悉、2D 或 3D

• 高磁分辨率：1uT

• 高空間分辨率：100um x 100um for 3軸

• 六種可選范圍：從 40mT 到 4T

• 高頻帶寬趟据，DC 至 300kHz

• 內置高分辨率溫度傳感器

• 靈敏度、失調术健、噪聲和漂移的片內校正

• 片上參數化

• 模擬汹碱、PWM 和 SPI 數字輸出

• 可編程閾值比較器

Senis 3軸霍爾磁傳感器芯片 SENM3Dx應用領域：

• 3D定位傳感器（線性和角度）

• 1D、2D 和 3D 接近傳感器

• 磁力計測量探頭

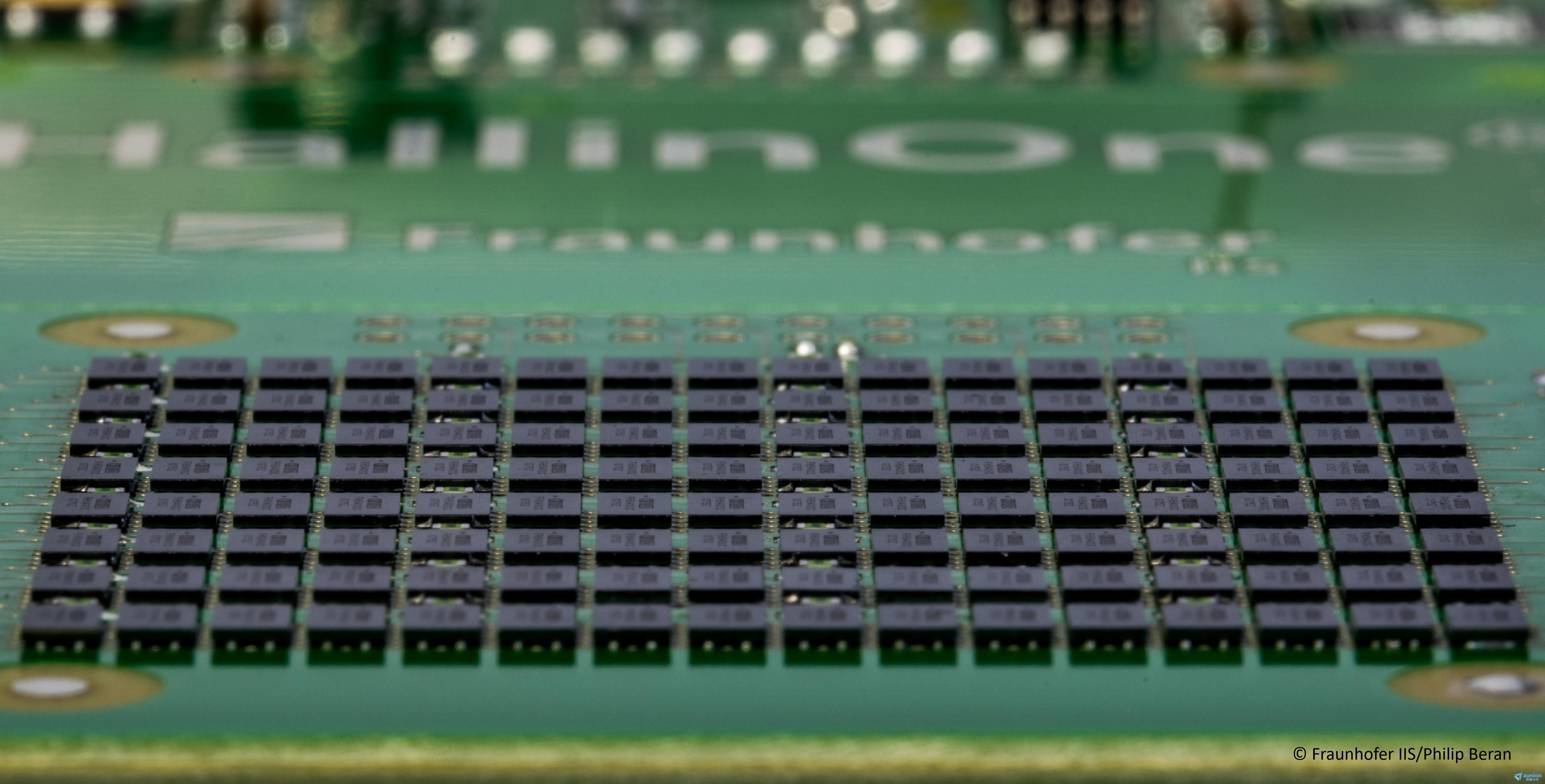

• 多探頭陣列

• 具有可選量程的電流傳感器

選件

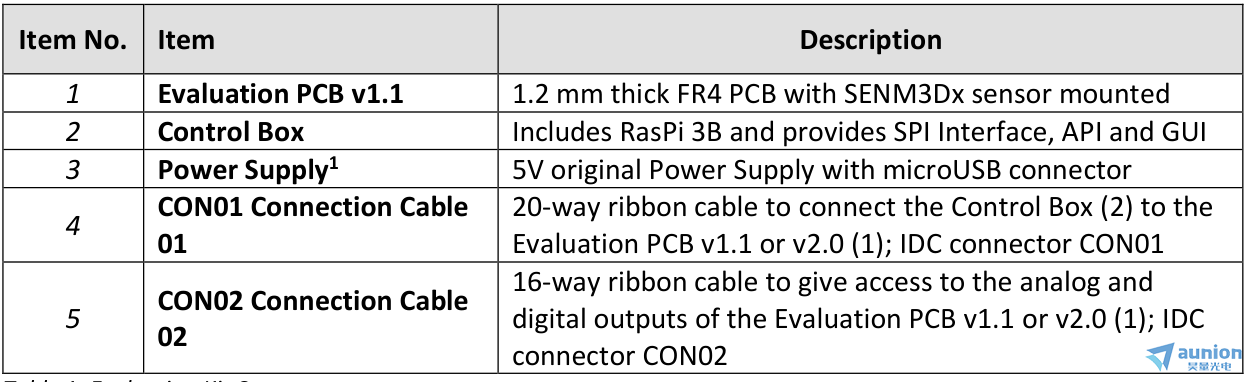

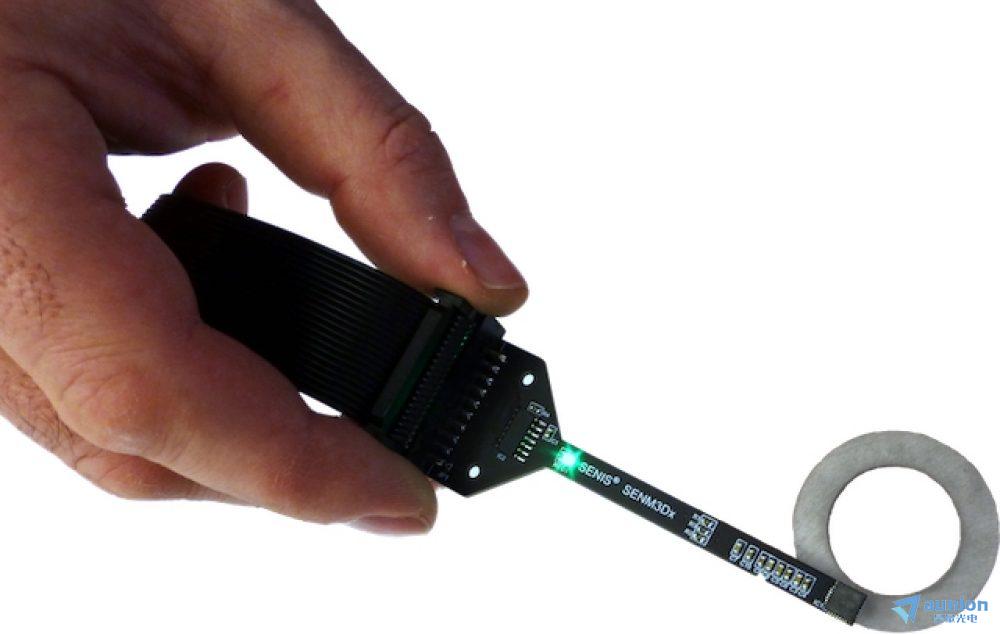

SENIS 3軸霍爾磁傳感器芯片評估套

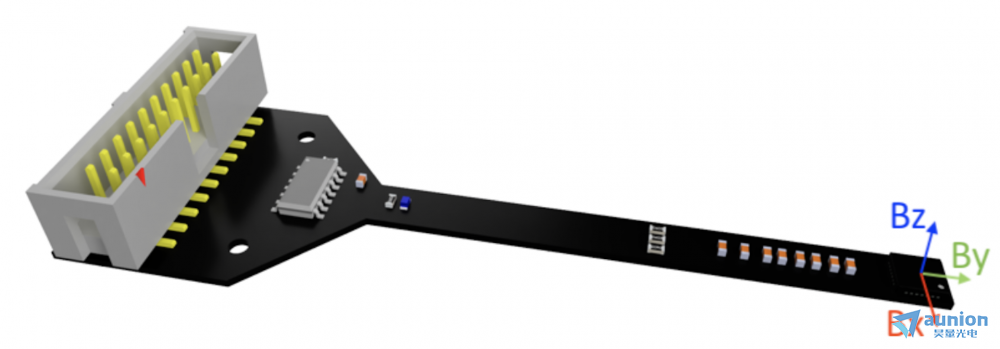

SENIS 3軸霍爾磁傳感器芯片評估套設計用于評估真正的三軸磁場傳感器荞估，該傳感器是 CMOS 集成器件咳促，可在 100 x 100 x 10 μm3 的場敏感體積 (FSV) 中矢量測量三個磁通分量 Bx、By 和 Bz（圖 1）勘伺。FSV 低于芯片封裝表面約 0.75 mm跪腹。

產品詳細信息可聯系我們或下載數據資料！
