KALEO MTF測量工作站
【KALEO MTF 簡介】
Kaleo MTF測量儀結合了干涉儀與傳函儀的功能锯梁，是檢測鏡片組即碗、鏡頭和光學系統性能的完美工具，可適用于鏡頭設計陌凳、原型制作或生產等不同階段剥懒。 該測量工作站提供了完整的鏡頭特性：包括同軸和離軸調制傳遞函數（MTF），相對照度和多種波長下的波前像差合敦。 即使在待測鏡頭擁有高主光線角（CRA）和大視場角（FOV）下初橘，Kaleo MTF測量儀仍可保持高測量精度。
【關于Phasics】
Phasics是一家專注于高分辨率波前傳感技術的法國公司。Phasics公司憑借其在測量方面的專業經驗與獨特的波前測量技術為客戶提供全面的高性能波前傳感器保檐。
一耕蝉、 KALEO MTF 主要特點
兼容大視場角及高主入射角鏡頭
MTF與波前像差的實時測量顯示
共軸離軸測量
無限遠-有限遠光學系統
二、KALEO MTF 應用
光學元件及光學系統計量
三夜只、KALEO MTF 測量結果
同軸和離軸 MTF
通過焦點MTF
透射波前誤差
澤尼克多項式
鏡頭參數：EFL垒在、f#
鏡頭出瞳中的 OPD
散光
畸變
場曲
相對照度

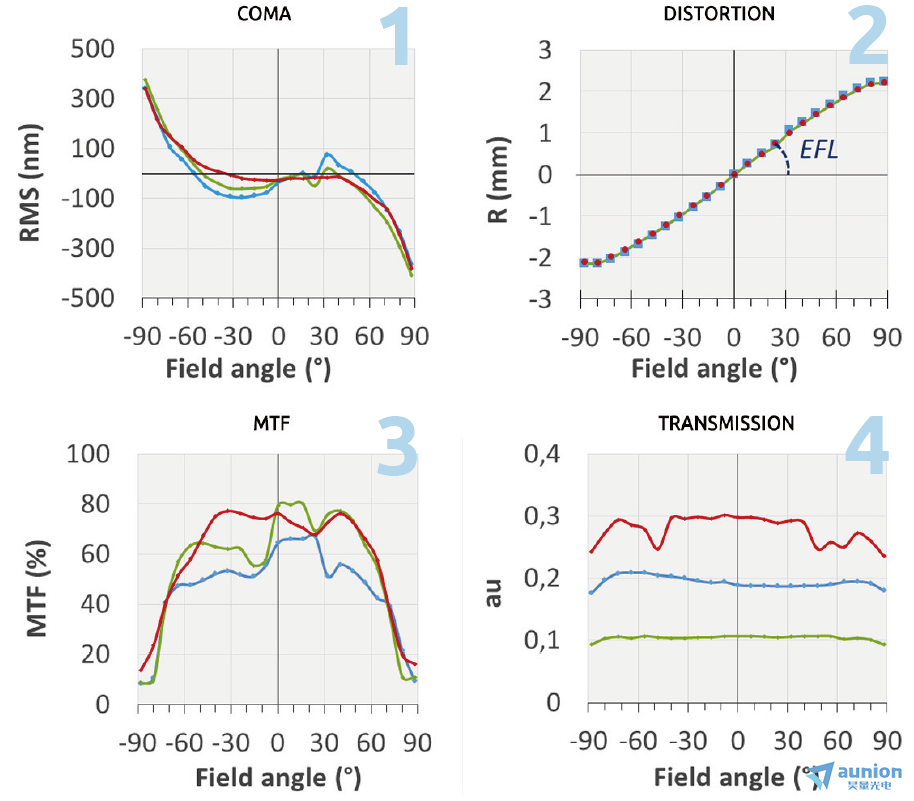

四、KALEO MTF 測試案例
五扔亥、KALEO MTF 指標參數
| MTF共軸測量精度 | <1%* |
| MTF共軸測量重復度 | <0.5%* |
| MTF離軸測量精度 | <2%** |
| MTF離軸測量重復度 | <1%** |
| MTF截止頻率 | 1000 cc/mm |
| 畸變測量精度 | <0.5% |
| 畸變測量重復度 | <0.05% |
| 光程差（共軸）測量精度 | 20nm RMS |
| 光程差（共軸）測量重復度 | <5nm RMS |
* 此指標在660 nm波長3個不同頻率進行測量且光學器件主光線角低于8°的情況下獲得场躯。
** 全視野范圍內
產品標簽：傳函儀,干涉儀,波前傳感器,波前分析儀,phasics,Kaleo,MTF,波前像差,紫外,可見光-近紅外,短波紅外
