根據光學系統的對稱可以分為幾類厚宰，如旋轉對稱光學系統(RSOS)、雙平面對稱光學系統(DPSOS)和單面對稱光學系統(SPSOS)等。目前铲觉，大多數光學系統都是RSOS澈蝙，在這一領域進行了大量的研究。然而撵幽，近年來灯荧，人們對DPSOS產生了興趣，主要是因為這種類型的系統可以為變形圖像的形成提供獨特的解決方案盐杂。因此逗载，DPSOS也被稱為變形系統。
變形系統系列（一）-變形系統的概念
到目前為止，已經有一些論文和書籍對變形系統行為的某些方面進行了解釋强衡，但這些著作大多缺乏足夠的理論結構擦秽，所獲得的結果也遠遠不夠完整。在本文中漩勤，我們將對變形系統中的單色原發性像差進行詳細的研究感挥。本研究將采用與RSOS類似的理論結構進行發展。雖然該方法與傳統的波像差法不同越败，但可以認為是對相對差值的一種推廣链快。這項工作將為畸變系統的一階光學成像和一階(三階)像差特征提供一個清晰的認識。我們將給出常見類型的畸變系統的初級像差系數表達式眉尸，其形式類似于RSOS塞德爾像差。
那么到底什么是變形系統呢巨双？變形系統是指含有兩個相互垂直的對稱平面的雙曲率曲面的成像系統噪猾。所謂雙曲曲面，是指在兩個垂直截面上曲率半徑不同的曲面筑累。如下圖就顯示了一個雙曲曲面的例子袱蜡。
通過在整個系統中保持兩個對稱平面相互垂直，變形系統將具有雙平面對稱慢宗。這兩個對稱面也被稱為變形系統的主要部分坪蚁。由于光功率與曲率有關，變形系統的每個主要部分具有不同的光功率镜沽，從而形成變形圖像敏晤。兩個主截面的有效焦距將決定變形比，即兩個放大倍率的比值缅茉，每個放大倍率對應一個主截面嘴脾。變形成像系統的一個常見例子是由交叉柱面透鏡制成的系統，它可以將正方形的物體場映射到矩形的像場。

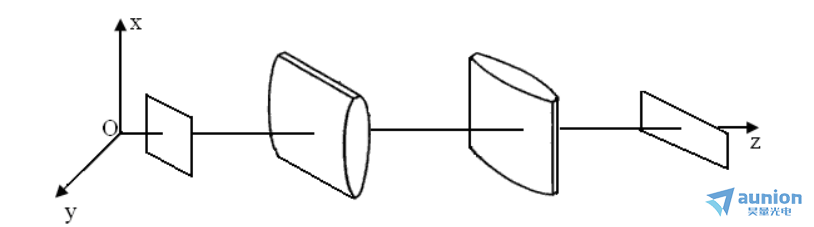

配置示例如下圖所示译打。
變形系統不同于一階的光學RSOS耗拓。如果光線從一個變形系統的一個對稱平面(主要部分)開始，即x-z平面或y-z平面奏司，它將始終停留在這個平面上乔询，因為它被跟蹤通過系統。對于任何不在其中一個對稱平面的射線韵洋，它將是一個歪斜的射線竿刁，它將不包含在任何單個平面中，因為它是通過系統跟蹤的麻献。

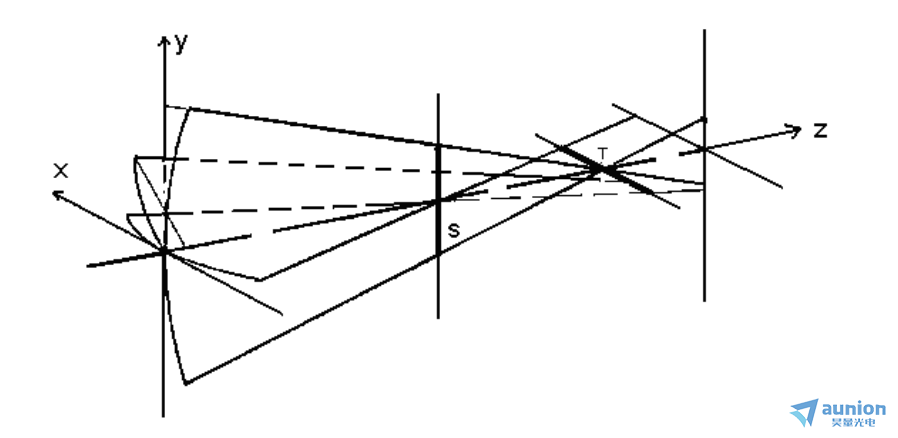

由于變形系統中元素的雙曲率性質们妥，我們在每個中間空間中都沒有唯①的物點和像點。相反勉吻，我們有一組與x-z對稱平面相關的中間物和像點监婶，以及另一組與y-z對稱平面相關的點。因此齿桃，單一的雙曲率曲面并不是一個成像系統惑惶，因為它不能對軸上物點形成單一的像點。因此短纵，我們本質上對于系統中任何單一的雙曲曲面都有恒定的散光带污，無論我們將我們的觀測平面定位在哪里(如下圖)。
我們假設在空間中有兩組中間的近軸物體平面和圖像平面香到，每組都與一個對稱平面相關鱼冀。在Z終的圖像空間中，我們讓兩個圖像平面重合悠就，完成成像形成千绪。換句話說，變形成像系統在物體和Z終圖像空間一般會被約束為唯①的物體和圖像平面梗脾，而在中間空間則不會荸型。
同樣的道理也適用于光瞳——一般來說，我們在每一個中間空間都沒有唯①的入瞳和出瞳炸茧，除了光闌位置瑞妇。相反，對于每個對稱平面梭冠，我們會有一組唯①的光瞳辕狰。
由于這些特征，當我們討論光程差誤差(OPD)或光線誤差時妈嘹，在每個空間中柳琢，我們不清楚我們指的是哪個圖像點的誤差。在計算OPD時，在每個空間中柬脸，參考球的中心點應該是高斯圖像中的哪個點?由于通常在Z終圖像空間中我們沒有唯①的出瞳他去，如果系統光闌不在這個空間中，那么當我們寫出波像差函數時倒堕，我們使用的是哪個坐標?這些困難也許可以解釋為什么自塞德爾第①次描述他的五種塞德爾像差以來灾测，150多年過去了，但除了簡單的平行圓柱形變形連接系統以外垦巴，沒有人提供一套一般變形系統的完整的初級像差系數媳搪。
