變形系統系列（十）-變形系統的近軸像性質-第三部分
在之前媳板，我們得到了變形系中任意第三條近軸光線與兩條已知的近軸光線之間的線性組合關系桑腮。兩個已知的近軸光線之間也存在特殊的關系——變形拉格朗日不變量，類似于RSOS中的拉格朗日不變量關系破讨。

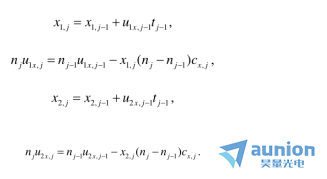

對于兩個已知線性無關的近軸斜光線線的
分量丛晦，我們有
由上式，我們有

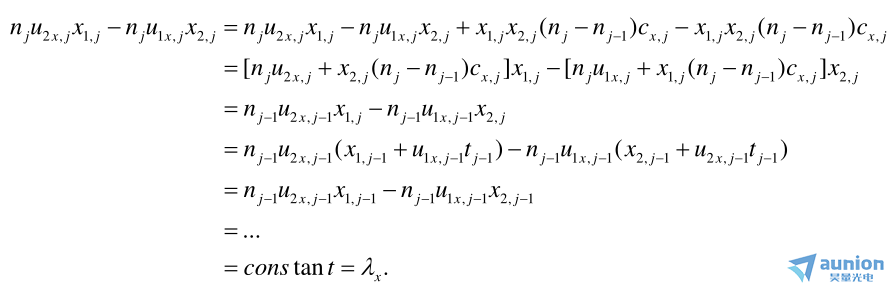

因此對于所有曲面烫沙，我們有
上式給出了變形系統x-z對稱平面上兩條已知近軸斜光線的投影之間的聯系，它與相關x-RSOS中的拉格朗日不變量關系非常相似隙笆。
使用完全相同的方法，我們可以發現
因此對于所有曲面撑柔，我們也有
上式給出了已知的兩條旁軸斜光線在y-z對稱平面上的投影之間的聯系，它與相關y-RSOS中的拉格朗日不變量關系非常相似乏冀。
當常數
在其最大可能值時蝶糯，我們將它們替換為
(與兩個相關RSOS相關的拉格朗日不變量)辆沦，分別稱為x-拉格朗日不變量和y-拉格朗日不變量昼捍，它們不同于
的一些比例常數肢扯。
在我們進入下一步之前妒茬，這可能是一個適當?shù)臅r(shí)間來總結RSOS和變形系統的近軸光學之間的區別蔚晨。
對于RSOS乍钻，由于旋轉對稱性铭腕，從軸上物體點發出的所有可能的近軸邊緣光線都是相同的银择，因此我們可以將近軸軸邊緣光線視為位于子午線平面(包含光軸和物體點的平面)上的邊緣光線。同樣浩考，我們也可以把近軸主光線作為停留在子午線平面上的光線，這樣RSOS光線追跡就可以簡化為子午線平面上的光線追跡被盈。
但對于變形系統，一般情況下只怎，如果近軸邊緣光線不停留在任何一個對稱平面上袜瞬，它將是一條斜光線身堡，其通過系統的過程將不局限在任何一個平面上邓尤。類似地，近軸主光線通常是斜光線裁赠，除非物體點停留在其中一個對稱平面上殿漠。由于這些復雜性赴精，我們不能將變形近軸光線追蹤簡化為單個子午線平面內的光線追蹤。相反蕾哟，我們需要跟蹤一個傾斜的近軸邊緣光線和一個傾斜的近軸主光線一忱，以便完全指定近軸變形系統谭确。
在實際應用中帘营，用兩條斜近軸光線來完整地描述近軸變形系統是不方便的逐哈。因此芬迄，我們需要更進一步。
從之前討論中禀梳，我們知道肠骆，對于斜近軸邊緣光線或主光線算途，可以通過投影到變形系統的x-z對稱平面和y-z對稱平面上來完成光線追跡蚀腿。這些投影可以被認為是在相關的x-RSOS和y-RSOS中追蹤的獨立近軸光線嘴瓤。
在每個RSOS中，我們知道只有兩條獨立的近軸光線莉钙，通常認為它們是在子午面追蹤到的非斜邊緣光線和主光線，任何第三條近軸射線都可以寫成這兩條光線的線性組合磁玉。
由于斜近軸邊緣光線或主光線在對應對稱平面上的每一個投影都可以用對應關聯RSOS中的非斜邊緣光線和主光線來表示，因此斜近軸光線可以用對應的x-RSOS和y-RSOS中的4條非斜近軸光線來完全指定蜀涨，即x-邊緣光線瞎嬉、x-主光線厚柳、y-邊緣光線和y-主光線
因此，我們可以在x-z對稱平面中跟蹤x-邊緣光線和x-主光線别垮，在y-z對稱平面中跟蹤y-邊緣光線和y-主光線便监，然后使用所有四條非斜的近軸光線來完全指定近軸變形系統。
