高精度原子磁力計

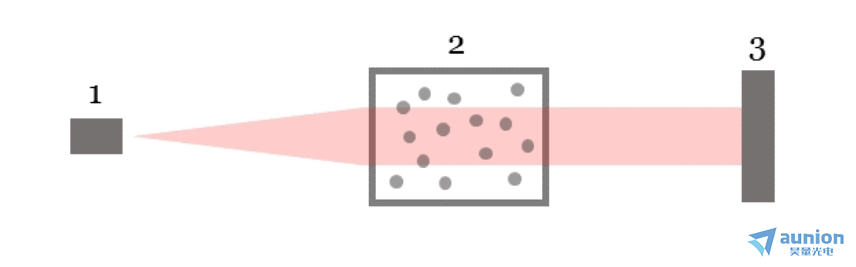

QuSpin原子磁力計是一款被動的磁性測量設備涯竟，主要由三部分組成（1）激光器（2）玻璃蒸汽室，里面包含氣態的感應原子（3）光電探測器如下圖所示
上海昊量光電設備有限公司推出的原子磁力計包含零場磁力計（QZFM）和全場磁力計（QTFM）
1） 零場（ Zero-Field Magnetometer ）QZFM Gen3
是基于單波長激光零場諧振的磁力計空厌。精確調諧的半導體激光器的光（1）通過含有銣原子的玻璃蒸汽室（2）并被光電探測器（3）探測。當背景磁場為零時嘲更，銣原子變的幾乎透明筐钟，當在垂直于光路的方向施加磁場時，使原子吸收更多的光篓冲，光電探測器檢測到透明度的變化宠哄，并獲得與通過蒸汽室光強成正比的電信號壹将，通過這種方式將磁信號轉變?yōu)樘綔y(cè)器的電信號。

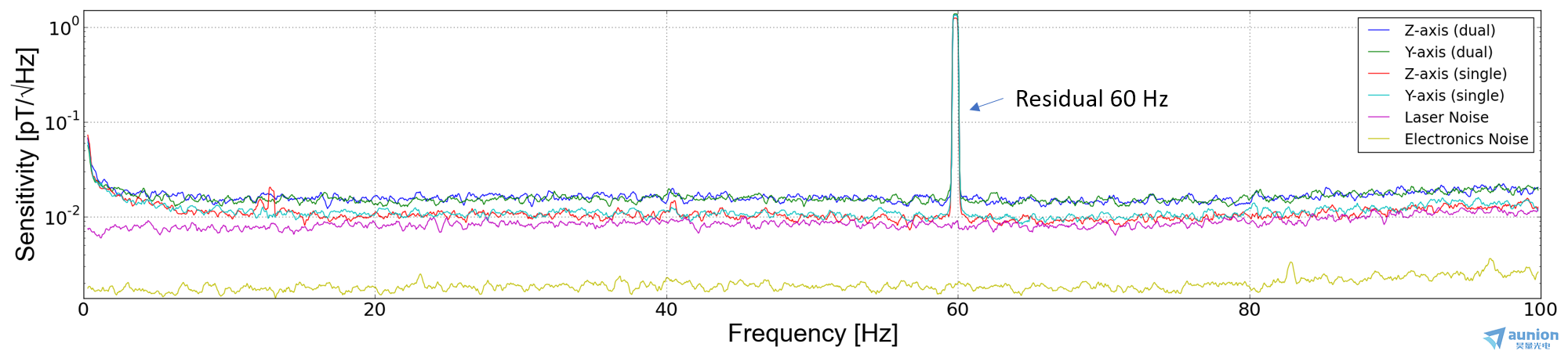

QuSpin原子磁力計在磁場背景較小時表現出極高的靈敏度毛嫉，可達到<15 fT /√Hz诽俯。該設備在常溫下工作承粤，激光器與其它組件完全集成在一起暴区，并且可以自校準，使用簡單方便可以同時測量?jī)蓚€(gè)方向上的磁場分布颜启。

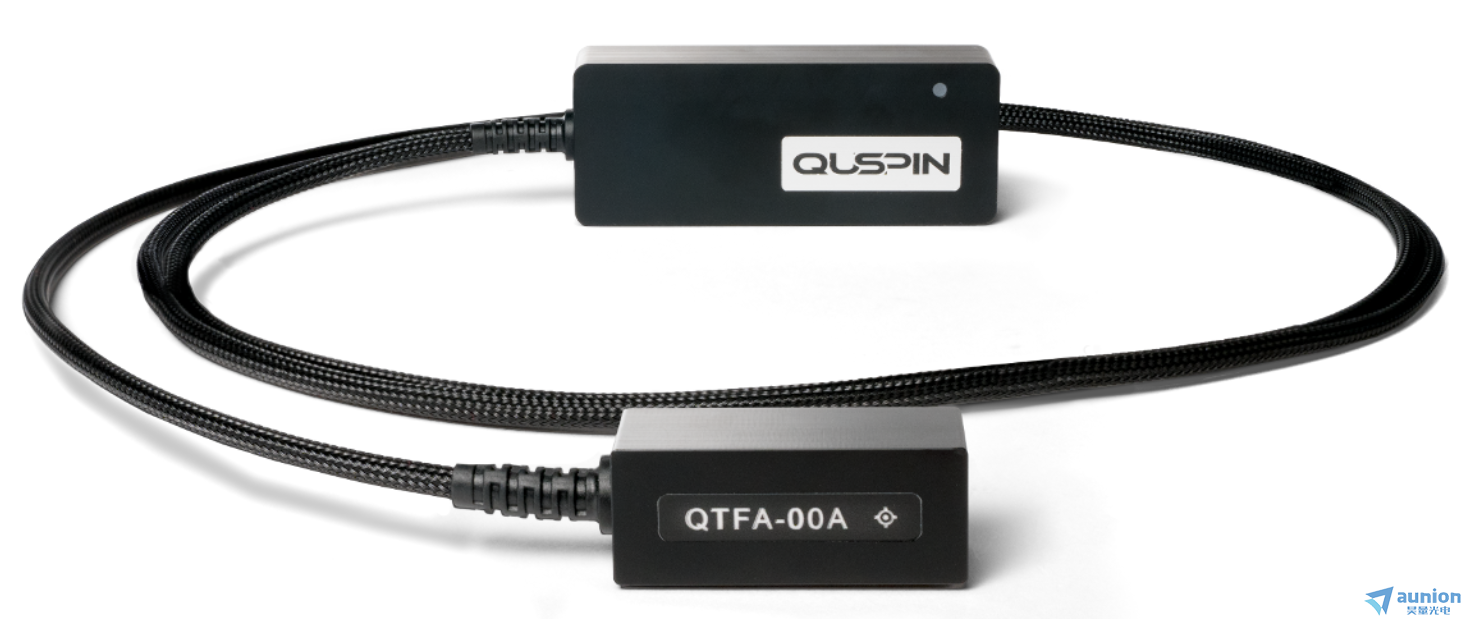

2） 全場磁力計（Total-Field Magnetometer）QTFM Gen2

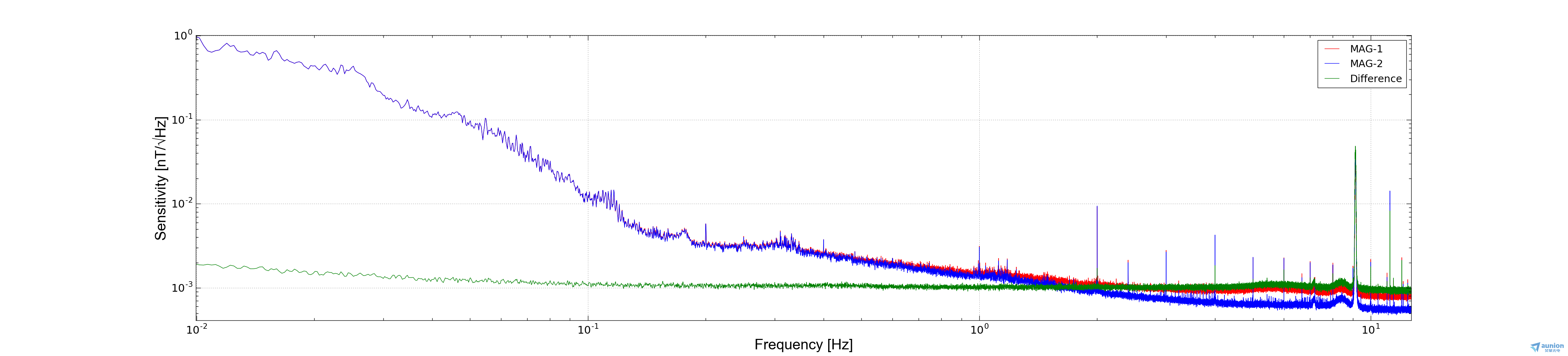

QuSpin原子磁力計是一款緊湊的偷俭，靈敏的標量磁力計，QuSpin原子磁力計可以用在磁場環境下涌萤，可以精確的探測到磁場的變化。QuSpin原子磁力計緊湊和低功耗的特點廣泛應用在現有的和新興的應用口猜，例如：磁力觀測臺及移動手機平臺上负溪。
QuSpin原子磁力計應用示例：

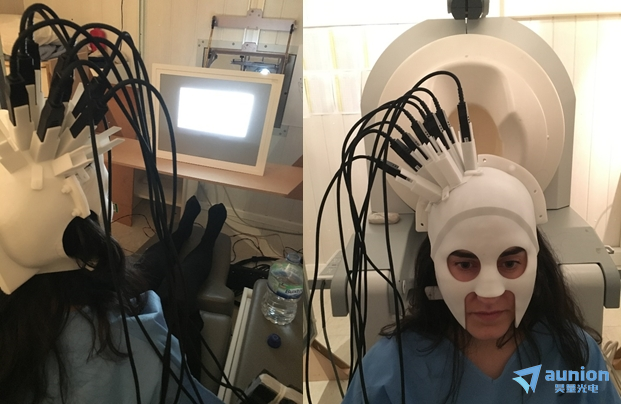

1）多通道腦磁圖記錄儀

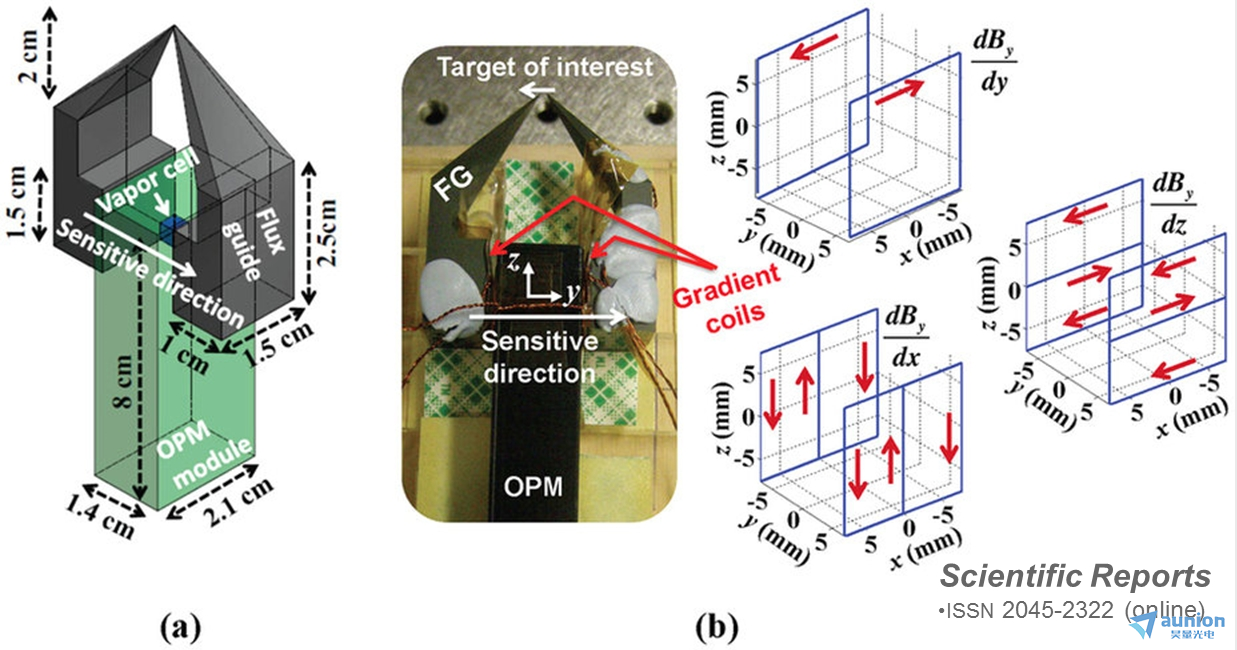

2）磁力顯微鏡

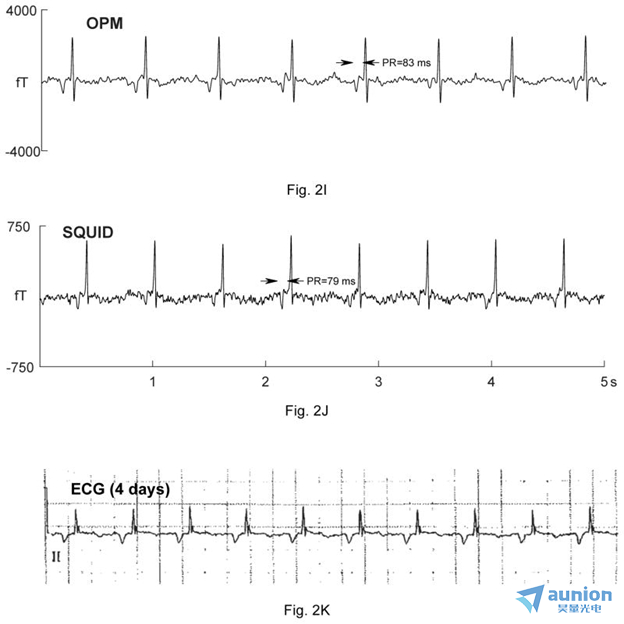

3）臨床胎兒心磁圖檢測

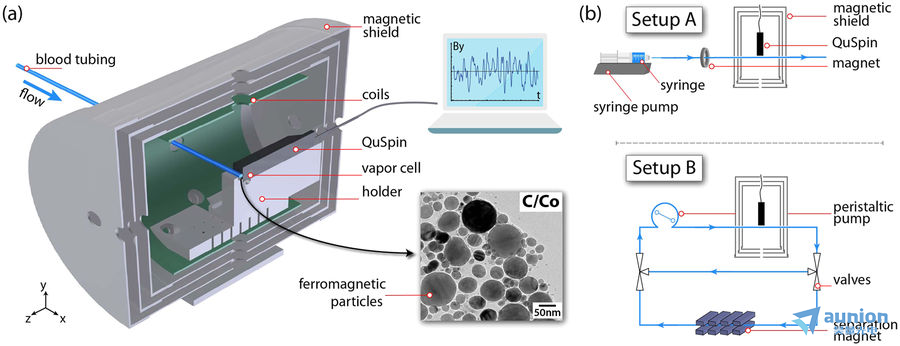

4）復雜流體中磁性納米粒子追蹤

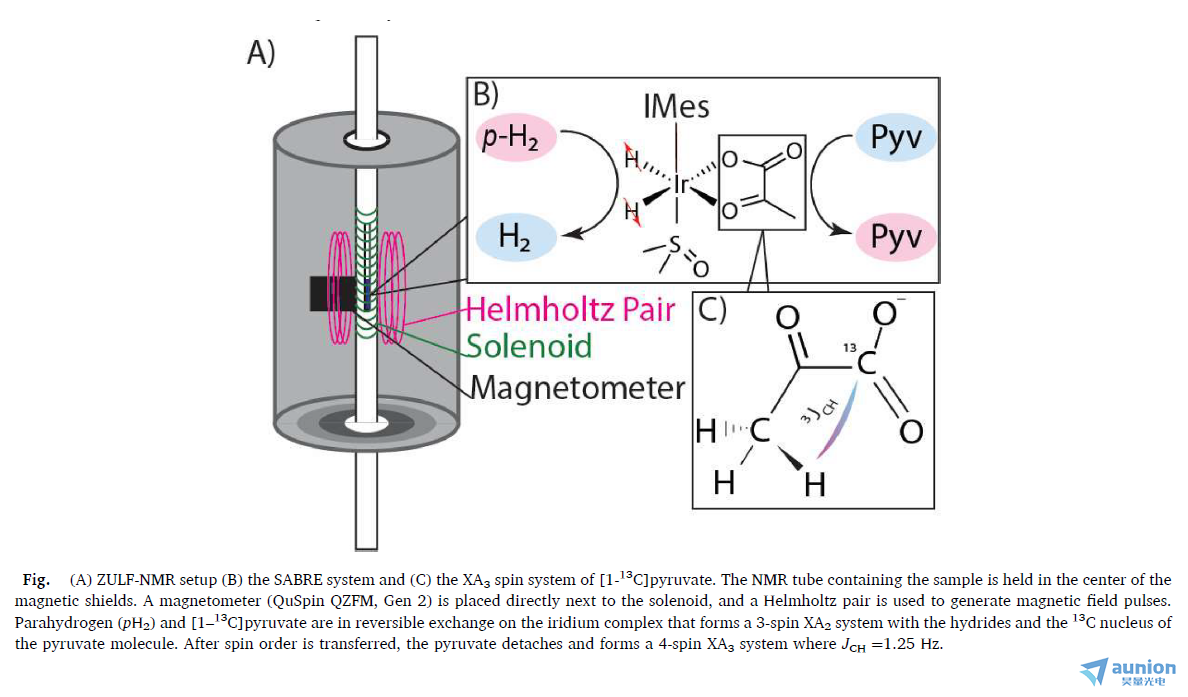

5) 零場、超低場核磁共振（ZULF NMR）
QuSpin原子磁力計產品特點
高靈敏度
工作溫度范圍大
體積小济炎、堅固耐用、功耗低
QuSpin原子磁力計主要應用
腦磁圖（MEG）须尚，胎兒心磁圖（fMCG）崖堤，地球物理學耐床，礦產和能源勘探等。
QuSpin原子磁力計主要參數
Zero-Field Magnetometer | |
Field Sensitivity: | <15 fT/√Hz in 3-100 Hz band (typical 7-10 fT/√Hz) |
Dynamic Range: | ±5 nT |
Measurement Axes: | Z-axis only / Y-axis only / Dual Z & Y axes (simultaneous) |
Standoff: | 6.5 mm (center of the vapor cell to outside of housing) |
calibration: | Internal reference (automated) |
Signal Outputs: | Analog, USB Digital |
Dimensions: | 12.4×16.6×24.4 mm (sensor) / 3.1×11.0x16.5 cm (electronics) |
Power consumption: | 5W total (0.7 W sensor head) |
Atomic species: | Rubidium |
Total-Field Magnetometer | |
Field Sensitivity: | <1 pT/√Hz in 0.1-100 Hz band |
Deadzone: | single equatorial plane, ± 7 deg |
Heading error: | below 3 nT (uncompensated) |
Dynamic Range: | 1000 nT to 100000 nT |
Operating temperature range: | -30 to +60℃ |
Slew rate: | 10000 nT/s |
Max gradient: | 1000 nT/cm |
Max data rate: | 400 samples/s |
Atomic species: | Rubidium |
