緊湊型透鏡耦合像增強器TRICATT
TRiCATT是一種緊湊的鏡頭耦合圖像增強器宅静，適用于以下科學和工業應用場景：1)微光成像章蚣，2)通過快速門控的超短曝光，3)使用鎖相探測的頻域成像姨夹。TRiCATT可以提供18或25毫米的圖像增強器與一個高效的中繼鏡頭纤垂，形成靈活的解決方案，可以匹配到任何ccd或cmos相機磷账，從而可以很輕易地集成到現有的成像系統中峭沦。TRiCATT(時間分辨像增強相機附件)是時域或頻域快速成像的優佳選擇。
基于廣泛的第II代和第III代圖像增強器逃糟，TRiCATT可為您的實驗應用提供高達單光子級別的高靈敏度和光譜帶寬吼鱼。不同型號可供選擇（光譜靈敏度，熒光粉绰咽，空間分辨率菇肃，增益，線性度取募，門寬和門控頻率范圍）琐谤。
對于時域成像，增強器配備了一個快門單元(TRiCATT G40n/G2n)矛辕，可使增強器作為電光快門操作笑跛。該門控單元可在高達2.5MHz的突發脈沖重復頻率下工作付魔。
一系列不同的增強控制單元提供了從模擬增益控制到全數字控制的功能，包括一個內部觸發發生器和可編程門串飞蹂。
對于頻域成像几苍，TRiCATT M 支持120MHz(標準) 和更高（外部信號發生器）的增益調制。調制由單片機數字同步器提供陈哑，以確保極低的相位噪聲妻坝。
緊湊型透鏡耦合像增強器TRICATT優勢：
高分辨率圖像增強器——Gen II和Gen III 圖像增強器在紫外線、可見光或近紅外中提供市場上蕞高的分辨率和靈敏度
小門寬——門寬度低至小于3ns (FWHM)惊窖，抖動蕞小
高門控頻率——蕞高達300kHz/2.5MHz
緊湊型設計——易于適配您的成像或光譜裝置
過曝保護——用戶可定義電流限制和可選快門
易于耦合——通過C-mount輸入輸出刽宪，鏡頭高效耦合到任何CCD和CMOS相機(高達500fps)
自動化晝夜運行——TRiCATT G可以提供自動增益和門控控制，使24小時晝夜運行
中繼鏡頭——高質量的中繼鏡頭非常有效地將增強的圖像傳輸?shù)剿较鄼C(jī)的圖像傳感器界酒，且在分辨率上沒有損失

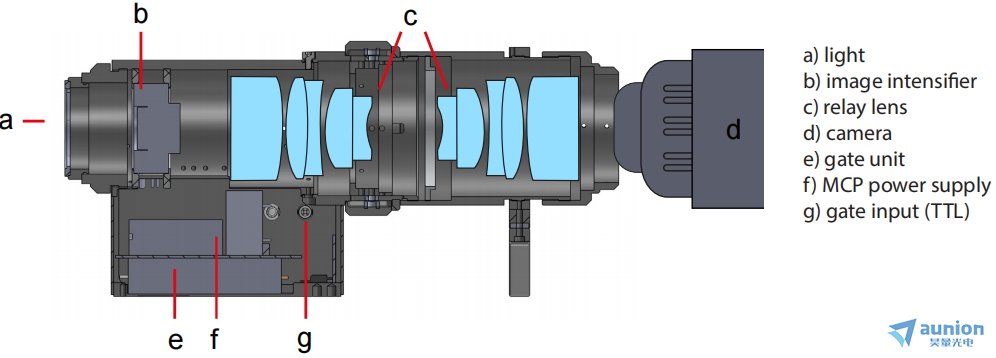

像增強器結構圖：
工作基本原理：
當TRiCATT安裝在鏡頭或顯微鏡上時圣拄，入射光聚焦到像增強器的入射窗口上。像增強器將光學圖像轉換為光電陰極處的電子毁欣，在微通道板(MCP)上放大該電子圖像庇谆，并在陽極屏上將電子重新轉換為光子。在增強器的輸出端凭疮，安裝了一個中繼物鏡饭耳，該物鏡具有與增強器與高速相機傳感器匹配的放大倍率。
對于時間分辨成像执解，門單元與圖像增強器一起使用以產生電光快門寞肖。門控單元產生高壓脈沖信號或跟隨外部TTL脈沖。脈沖寬度是可變的衰腌，并遵循從小于3 ns到DC的TTL輸入脈沖新蟆，重復頻率高達300 kHz。
TRiCATT圖像增強器參數：
TRiCATT 18 | TRiCATT 25 | |
image intensifier | Proximity-focused Gen II or Gen III (filmless) | |
Input window | S20: Quartz. S25, GaAs, GaAsP: Borosilicate glass | |
Input diameter | 18 mm | 25 mm |
Input window thickness | 5.5 mm | 6.0 mm |
Effective area | Gen II: ? 17.5 mm, Gen III: 13.5x10 mm | Gen II: ? 24.5 mm, Gen III: 16x16 mm |
Sensitivity and spectral range | TRiCATT G: see graph on p. 5 (top-left) | |
Min. gate width (FWHM) | TRiCATT G 40n: 40 ns TRiCATT G 2n: < 3 ns with Gen II, 5 ns with Gen III | |
Max. repetition frequency | TRiCATT G 40n: 100 kHz TRiCATT G 2n: 300 kHz, 2.5 MHz in burst mode | |
photocathode | S20 S25 GaAs GaAsP | S20 S25 GaAs GaAsP |
Luminous gain (max)* [lm/m2 /lx] | 14800 30000 40000 22000 | 33000 22000 |
Equivalent Background Input | 0.006 0.008 2x10-11 3x10-12 e/px/s e/px/s lm/cm2 lm/cm2 | 2x10-11 3x10-12 lm/cm2 lm/cm2 |
Typical output resolution (lp/mm) 1:1 lens coupling 2:1 lens coupling 3:1 lens coupling |
60 63 120 128 180 189
|
57 57 114 114 171 171
|
Lens coupling/output flange | 1:1 C-mount 2:1 C-mount 1:1; 2:1; 3:1 F-mount on request | 1:1 F-Mount 2:1 F-mount 3:1 F-mount |
Phosphor | P43 (P20, P46 on request) | |
Spatial resolution bare intensifier | Gen II: up to 69 lp/mm, Gen III: up to 64 lp/mm
| |

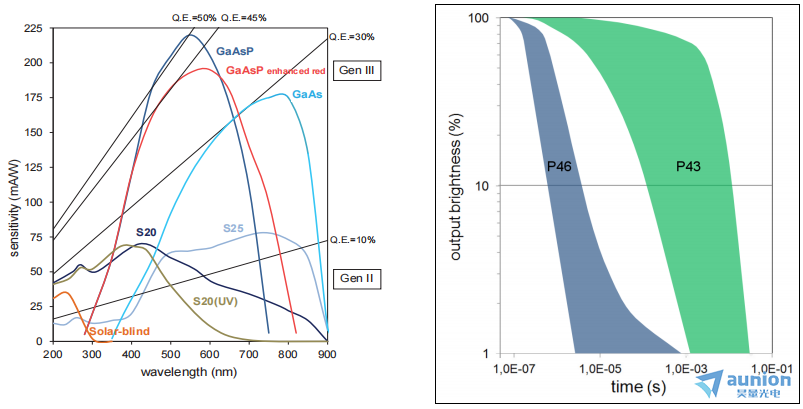

光譜響應及熒光衰減時間：
Phosphor | Efficiency | Decay time to 10% | Decay time to 1% |
P43 (optional) | 20 photons/e-/kV | 1.5 ms | 3 ms |
P46 (standard) | 6 photons/e-/kV | 500 ns | 2000 ns |

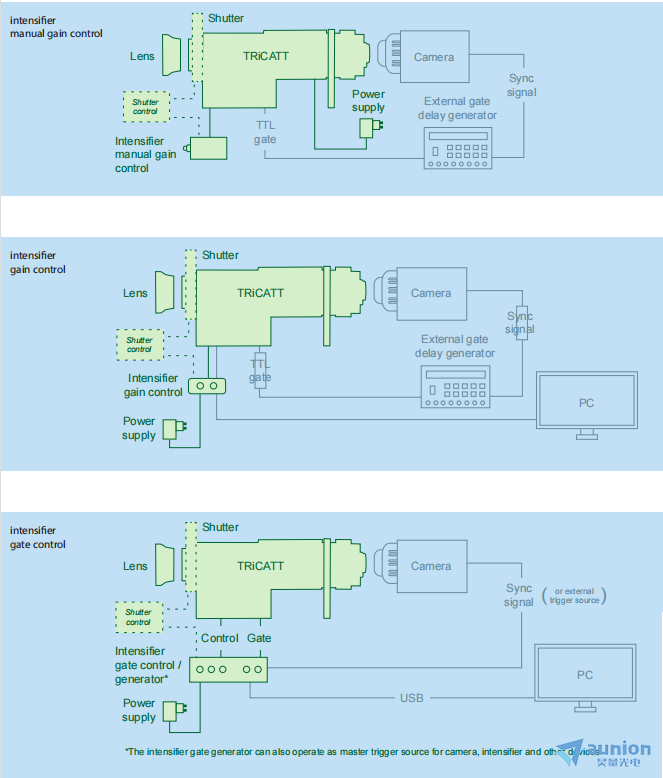

像增強器TRiCATT配置：
緊湊型透鏡耦合像增強器TRICATT應用領域
時間分辨成像和光譜學右蕊，粒子圖像測速(PIV)栅葡，激光誘導熒光(LIF)，擴散反射光學斷層掃描(DOT)尤泽，時間門控發光，熒光壽命顯微成像FLIM规脸，F(xiàn)orster共振能量轉移(FRET)坯约，氧氣成像，粘度成像莫鸭，單分子成像闹丐，生物和化學發光成像，太陽能光伏和LED特性被因，燃燒的研究卿拴，時間門控拉曼衫仑，等離子體物理，X射線成像
緊湊型透鏡耦合像增強器TRICATT型號
TRiCATT 25 單級像增強器
25mm像增強器
門控或調制
P43磷光劑
蕞小門寬3ns,40ns或50ns
門重頻100kHz堕花，300kHz或1MHz
中繼光路1:1或1.7:1 固定光圈
輸入輸出C-mount和F-mount
TRiCATT 18 單級像增強器
18mm像增強器
門控或調制
P43磷光劑
蕞小門寬3ns,40ns,50ns
門重頻100kHz文狱，300kHz或1MHz
中繼光路1:1 固定光圈
輸入輸出C-mount和F-mount
TRiCATT 18C 緊湊型單級像增強器
18mm像增強器
門控或調制
P43磷光劑
蕞小門寬3ns,40ns,50ns
門重頻100kHz或300kHz
中繼光路1:1 可變光圈
輸入輸出C-mount
產品詳情請下載數據單文件，或聯系我們缘挽！
