熒光顯微鏡用以高幀率記錄生物體的圖像是具有挑戰性的缚柏。高速成像需要相當大的光強苹熏，因?yàn)樵诟邘氏拢瑘D像傳感器暴露在光中的時間非常短币喧。在這短暫的時間里轨域，需要捕獲足夠的光來獲得清晰的圖像。通常杀餐，這是通過增加照明強度來實現的干发，因?yàn)槲矬w反射的光越多，到達相機的光也就越多史翘。但當研究熒光或化學發光時枉长，物體自身就會發光，而增加外界的發光強度通常是不可行的琼讽。在這種情況下必峰，解決方案是增加被相機檢測到光的強度。
HiCAM高速像增強熒光相機用于斑馬魚心臟的高速活體成像技術
在德國巴德諾海姆的Max Planck心肺研究所肝匆，人們對斑馬魚的心血管系統進行了研究粒蜈。斑馬魚的透明度（圖1）及其實驗優勢使其成為人體心血管系統的理想比例模型。
圖1 斑馬魚的照片旗国。心臟位于紅色方塊內
為了研究斑馬魚的血液流動枯怖，血紅細胞被熒光蛋白DsRed標記。熒光的強度受到附著在紅細胞上的熒光蛋白數量的限制能曾。此外嫁怀，光線發射的方向是隨機的，這進一步減少了到達相機的光量借浊。低光強度不一定存在問題，增加曝光時間來捕捉足夠的光是一個常用的解決方法萝招，這通常被用于成像固定的昏暗物體蚂斤。然而，在移動物體上使用相同的方法會導致圖像模糊槐沼。
試想一條活的斑馬魚曙蒸，它的內臟是在跳動的。斑馬魚的心率約為每分鐘175次岗钩，或接近每秒3次纽窟。為了捕捉心跳的每個階段，需要較高的幀率兼吓，否則圖像會因運動模糊而失真臂港。這意味著圖像傳感器非常短暫地暴露在昏暗的熒光燈下。通過增加激發光的強度來增加熒光燈的數量是不可行的视搏，因?yàn)檫@會傷害魚類审孽。

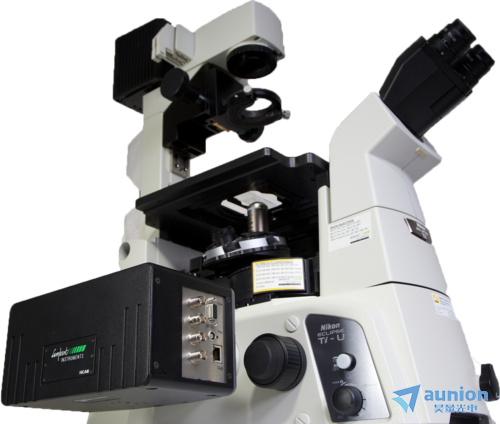

圖2 HiCAM高速像增強熒光相機附在熒光顯微鏡上
實驗裝置
用安裝有Lambert HiCAM高速攝像系統的熒光顯微鏡對斑馬魚進行研究(圖2)。將魚固定在凝膠中浑娜，從下方照射佑力。DsRed蛋白的熒光從紅細胞中發出。這種光向各個方向發射筋遭，其中一些光以相反的方向穿過激光的光路打颤。但是，熒光通過二色鏡被定向到相機上漓滔，而不是被反射回光源编饺。任何散射的激發光都被二色鏡反射。濾光片將去除任何背景光次和，只透射紅細胞熒光發出波長的光反肋。
圖像傳感器將捕捉進來的熒光。捕捉將以每秒數百或數千幀的幀率下進行踏施，每幀的曝光時間數量級在幾毫秒到幾毫秒的一小部分石蔗。電子倍增ccd (emccd)傳感器的光靈敏度足以捕捉到微弱的熒光罕邀。但它們在全分辨率下只能實現大約100fps的幀率，這對于目前的應用來說是不夠的养距。而cmos傳感器可以在更高的幀率下工作诉探，在全分辨率下可達每秒數千幀。然而棍厌，在每幀較短的曝光時間內肾胯，普通的高速CMOS傳感器無法記錄足夠的光量來達到合理的信噪比。

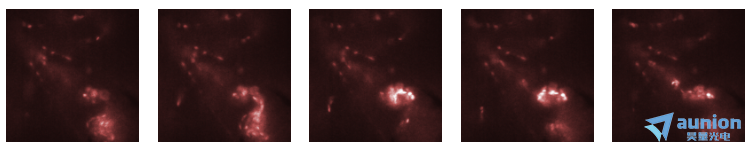

圖3 斑馬魚心臟中(圖像右下角)的紅細胞從一個腔室被運送到下一個腔室(1-3)耘纱，并進入主動脈(5)敬肚。這里顯示的圖像是在間隔25毫秒的情況下記錄的。用500us的曝光時間以2000 fps的幀率進行記錄束析。
HiCAM高速像增強熒光相機的優點
HiCAM高速像增強熒光相機通過將高速CMOS傳感器與圖像增強器相結合艳馒，實現了所需的光靈敏度和高幀率。圖像增強器將檢測到的光子數量提高了幾個數量級员寇。這樣弄慰，就可以以每秒2000幀的速度記錄斑馬魚的血液流動。圖3顯示了斑馬魚心血管系統中紅細胞的流動情況蝶锋。
